Eclipse F, 3/8", DN 10, omvendt vinkel, dynamisk radiatorventil

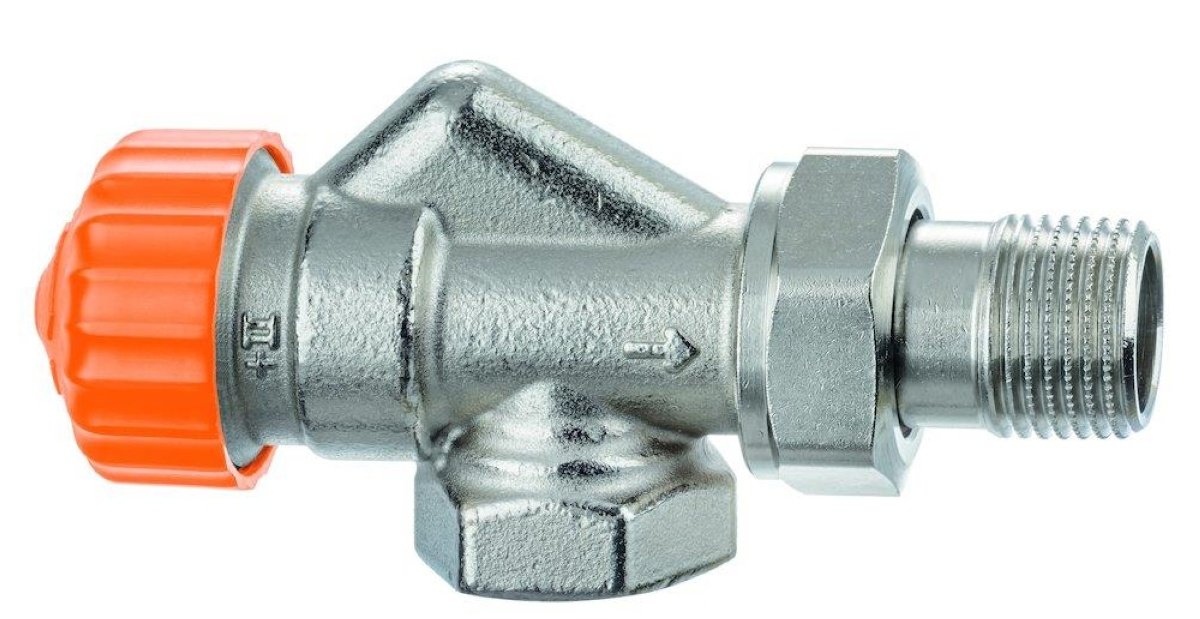

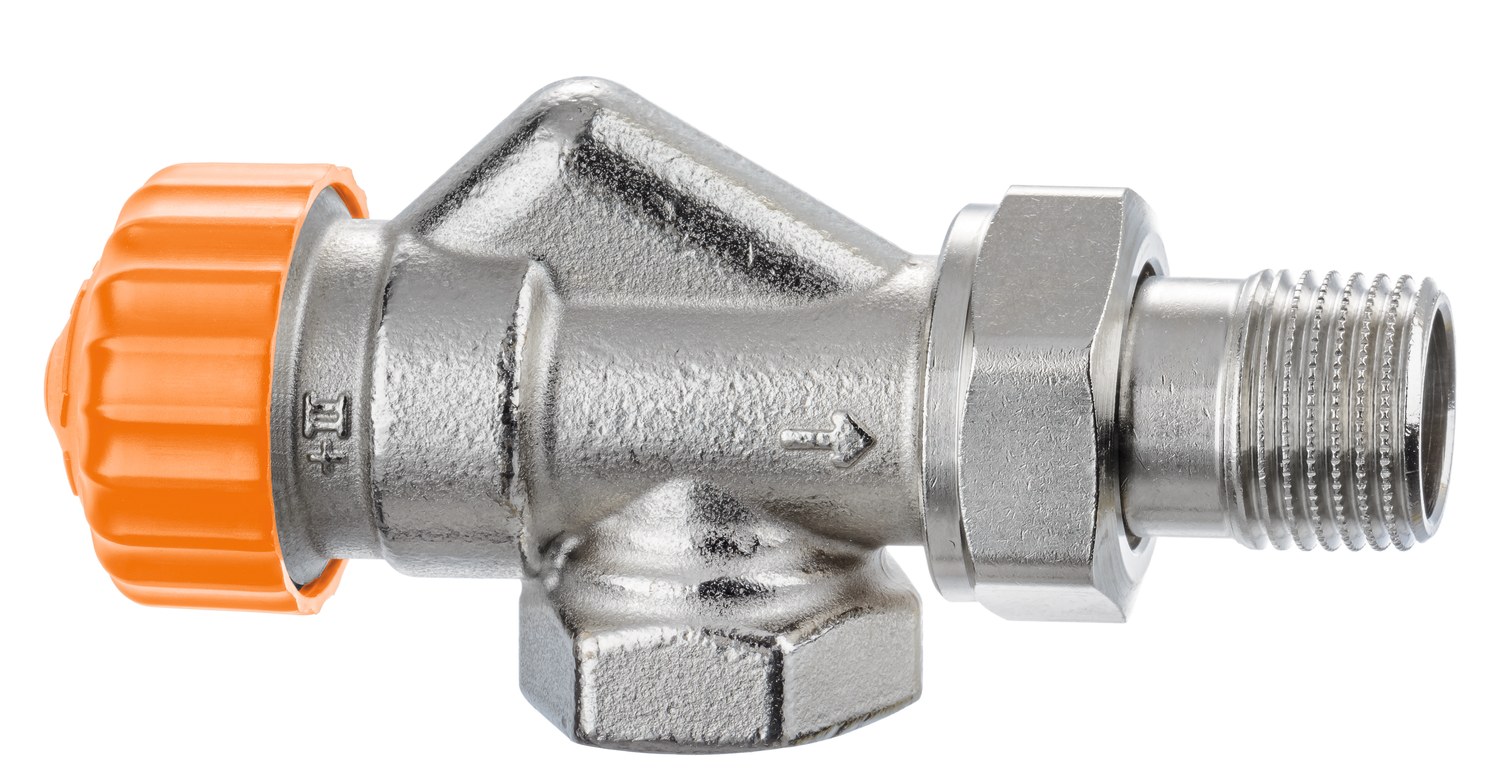

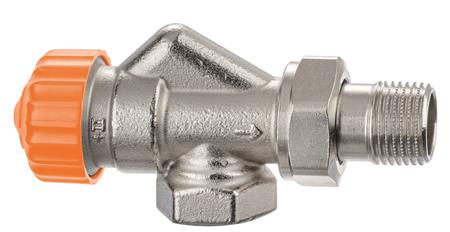

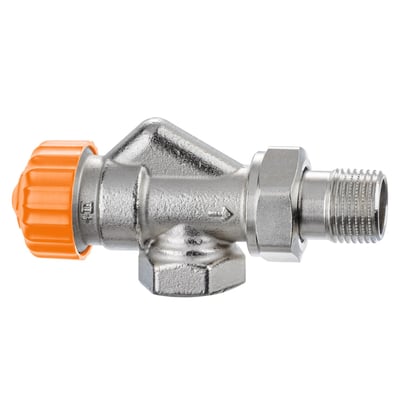

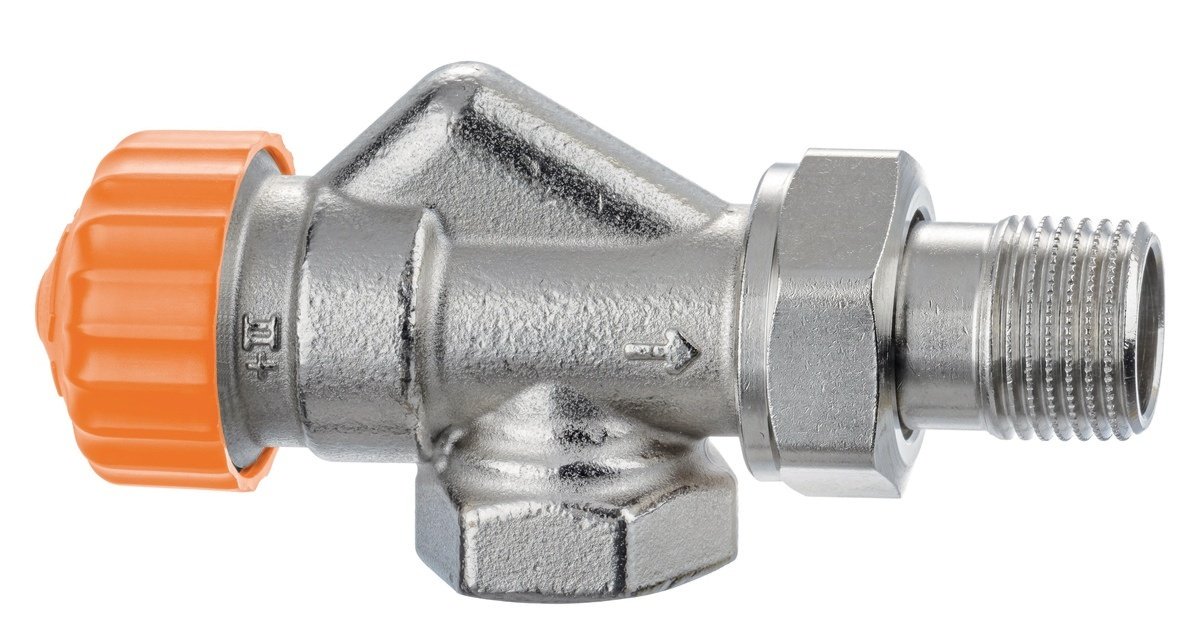

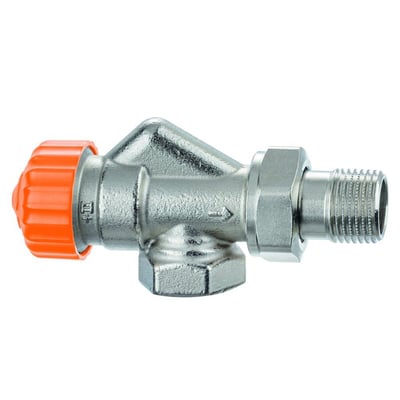

IMI Eclipse F dynamisk radiatorventil, DN 10 og 3/8", med orange støvkappe, gevindstuds til højre og nedadgående tilslutning.IMI Eclipse F radiatorventil set fra siden, hvor den orange støvkappe og den højre gevindstuds ses tydeligt.IMI Eclipse F dynamisk radiatorventil i omvendt vinkel, vist i mindre format med orange støvkappe og nedadgående tilslutning.IMI Eclipse F radiatorventil set fra siden med tydelig pil på ventilhuset, orange støvkappe og gevindstuds mod højre.IMI Eclipse F dynamisk radiatorventil, DN 10 og 3/8", vist tættere med den vinklede ventilkrop og gevindstudsen.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - fredag d. 11/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - fredag d. 11/12
GLS Erhverv49,00 kr.Tirsdag d. 1/12 - fredag d. 11/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - fredag d. 11/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket IMI
Termostatstyret Eclipse F-radiatorventil med automatisk flowbegrænsning, 3/8" gevind, DN 10, omvendt vinkel og flowområde på 10–150 l/h. Læs mere…
  • Varenr.:
    403327103
  • EAN nr.:
    4024052932016
  • Typenr.:
    3460-01.000
pr. stk. inkl. moms
215,00 kr.

Måske interessant?

Beskrivelse

Eclipse F, termostatstyret radiatorventil

Eclipse F er en dynamisk radiatorventil med integreret, automatisk flowbegrænser. Det ønskede flow indstilles direkte på ventilen, og flowet reguleres uafhængigt af differenstrykket. Det indstillede flow overskrides ikke, når belastningen i anlægget ændres, eksempelvis når andre ventiler lukker eller efter opstart efter natsænkning.

Ventilen er beregnet til varme- og køleanlæg samt 2-strengs systemer. Den er ikke egnet til 1-strengs systemer. Ventiltypen er omvendt vinkelløb med 3/8" tilslutning og DN 10.

Funktioner og indstilling

  • Integreret flowbegrænsning, regulering og afspærring.
  • Flowområde: 10–150 l/h.
  • Fabriksindstilling: opstartsindstilling.
  • Maks. nominelt flow qmN ved 10 kPa: 110 l/h iht. EN 215.
  • Forhåndsindstillet; forindstilling uden slaglængdebegrænser.
  • Termostatisk betjening uden knap; automatisk flowstyring.
  • Med støvkappe, forkortet byggelængde og termostatisk forberedelse.
  • Ikke normalt lukket. Klemringsæt og bøjet slutstykke medfølger ikke.

Tryk og temperatur

  • Trykklasse: PN 10. Maks. arbejdstryk: 10 bar.
  • Maks. differenstryk: 60 kPa (<30 dB(A)).
  • Mindste differenstryk: 10 kPa ved 10–100 l/h og 15 kPa ved 100–150 l/h.
  • Arbejdstemperatur: -10 °C til 120 °C. Med beskyttelseshætte eller aktuator er maksimum 100 °C.

Tilslutning og kompatibilitet

Tilslutning mod termostat og aktuator: IMI Heimeier M30 x 1,5. Radiatortilslutningen er 3/8" med udvendigt gevind. Gevindstigningen er angivet til 18 TPI. Ventilen er angivet som fejlvinkel og som egnet til gevindrør eller kompressionsfittings til kobberrør og præcisionsstålrør. Dobbelt tilslutningsfitting beskrives som egnet til klemrørsfitting til Alu/PEX-rør.

Ventilhuse mærket II+ kan opgraderes til Eclipse. Eksempler er Calypso exact, Calypso, Mikrotherm F, Multilux og Multilux 4-Set. Radiatorbøjning med VVS-nr. 403399004 passer ikke til Calypso Exact, Calypso F eller Eclipse F.

Materialer og udførelse

  • Ventilhus: messing; husmateriale er også angivet som bronze.
  • O-ringe og kegle: EPDM-gummi.
  • Returfjeder: rustfrit stål.
  • Ventilindsats: messing, PPS (polyfenylsulfid) og SPS (syndiotaktisk polystyren).
  • Spindel: Niro-stål med dobbelt O-ring-tætning.
  • Ventilhus og koblingsdele: forniklede/nikkelbelagte.
  • SVHC-stof angivet over 0,1 %: bly.

Den komplette termostatindsats kan udskiftes med serviceværktøj uden aftapning af anlægget. Knappens farve er angivet som andet, selvom betjeningen er termostatisk uden knap.

Specifikationer

  • Varenummer:
    403327103
  • EAN nummer:
    4024052932016
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    3460-01.000
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Arbejdstryk max:
    10bar
  • Automatisk udløbsstyring:
    Ja
  • betjening:
    Termostatisk uden knap
  • Dimension af ledningstilslutning:
    3/8"
  • Dimensionpå termostatisk reguleringselement:
    M30 x 1.5
  • DN mål:
    10
  • Egnet til 1-strengs system:
    Nej
  • Egnet til 2-strengs system:
    Ja
  • Farve på knappen:
    Andet
  • Forhåndsindstillet:
    Ja
  • Forindstilling:
    Uden slaglængde begrænser
  • Forkortet byggelængde:
    Ja
  • Form:
    Fejlvinkel
  • Gevind:
    3/8"
  • Gevindstigning strømtilslutning:
    18.0 TPI
  • Materiale:
    Messing
  • Materiale til hus:
    Bronze
  • Med bøjet slutstykke:
    Nej
  • Med klemringssæt:
    Nej
  • Med støvkappe:
    Ja
  • Medietemperatur max:
    120°C
  • Modsat strømningsretning:
    Nej
  • Normal lukket (normally closed):
    Nej
  • Overflade:
    Forniklet
  • Overfladebehandling:
    Nikkelbelagt
  • Retning:
    Omvendt
  • Størrelse på radiatortilslutning:
    3/8"
  • SVHC stof over 0,1%:
    Bly
  • Termostatisk forberedelse:
    Ja
  • Tilslutning:
    M30 x 1,5
  • Type:
    Slutstykke / udvendig gevind
  • Producent/forhandler:
    IMI
