IMI Heimeier Eclipse F, 3/8", VL, dynamisk ventil

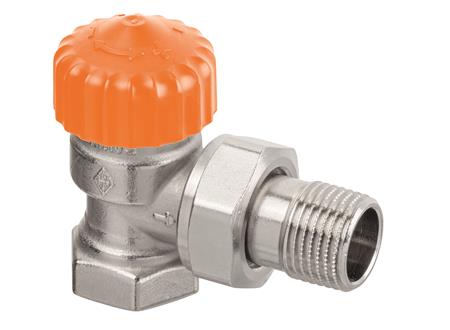

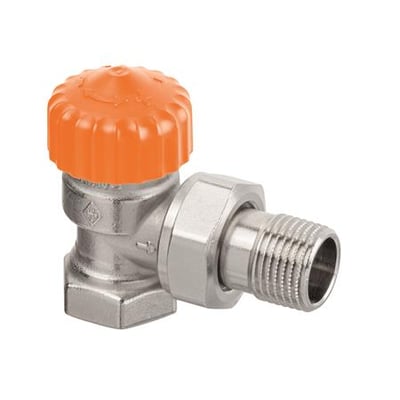

IMI Heimeier Eclipse F dynamisk radiatorventil i retvinklet udførelse med orange kappe og udvendigt gevind.
PRISGARANTI
40+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket IMI
Termostatstyret radiatorventil med automatisk flowbegrænsning, flowområde på 10–150 l/h, PN 10 og 3/8" tilslutning til 2-strengsanlæg. Læs mere…
  • Varenr.:
    403326103-1
  • EAN nr.:
    4024052932313
  • Typenr.:
    3461-01.000
pr. stk. inkl. moms
214,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Termostatstyret radiatorventil med automatisk flowbegrænsning

IMI Heimeier Eclipse F er en retvinklet, termostatstyret radiatorventil med integreret flowbegrænser. Det ønskede flow indstilles direkte på ventilen ved drejning. Ventilen begrænser flowet til den valgte indstilling, også når belastningen i anlægget ændrer sig, eksempelvis når andre ventiler lukker, eller efter opstart fra natsænkning. Flowet reguleres uafhængigt af differenstrykket, så indstillingen ikke kræver komplicerede beregninger.

Funktioner og anvendelse

  • Til varme- og køleanlæg.
  • Funktioner: regulering, flowbegrænsning og afspærring.
  • Automatisk flowstyring med flowområde på 10–150 l/h.
  • Flowet indstilles direkte på ventilen. Fabriksindstillingen er en opstartsindstilling.
  • Maks. nominelt flow qmN ved 10 kPa: 110 l/h iht. EN 215.
  • Velegnet til 2-strengsanlæg; ikke egnet til 1-strengsanlæg.
  • Ventilhuse mærket II+ kan opgraderes til Eclipse, herunder Calypso exact, Calypso, Mikrotherm F, Multilux og Multilux 4-Set.

Tryk og temperatur

  • Trykklasse: PN 10.
  • Maks. differenstryk: 60 kPa (<30 dB(A)).
  • Min. differenstryk: 10 kPa ved flow på 10–100 l/h og 15 kPa ved flow på 100–150 l/h.
  • Maks. arbejdstemperatur: 120 °C; med beskyttelseshætte eller aktuator: 100 °C.
  • Min. arbejdstemperatur: -10 °C.

Tilslutning og udførelse

  • Radiator- og rørtilslutning: 3/8".
  • Udførelse: slutstykke med udvendigt gevind. Gevindstigning: 18 TPI.
  • Tilslutning til termostat og aktuator: IMI Heimeier M30 x 1,5.
  • Produktbeskrivelsen angiver en dobbelt tilslutningsfitting, der passer til klemmerørsfitting til Alu/PEX-rør. Denne udgave leveres uden klemringssæt.
  • Leverandørbeskrivelsen omtaler også en udgave med indvendigt gevind til gevindforsynede rør eller kompressionsfittings til kobberrør og præcisionsstålrør.
  • Forkortet byggelængde og støvkappe. Ingen bøjet afslutning.
  • Termostatisk forberedt og forhåndsindstillet. Forindstilling uden slaglængdebegrænser.
  • Ikke normalt lukket og ikke beregnet til modsat strømningsretning.
  • Betjening: termostatisk uden knap. Attributterne angiver knapfarven orange.

Materialer og vedligeholdelse

  • Ventilhus: messing ifølge leverandørbeskrivelsen; produktattributten angiver bronze.
  • O-ringe og kegle: EPDM-gummi.
  • Returfjeder: rustfrit stål.
  • Ventilindsats: messing, PPS (polyfenylsulfid) og SPS (syndiotactic polystyrene).
  • Spindel: Niro-stålspindel med dobbelt O-ring-tætning.
  • Ventilhus og koblingsdele er forniklede.
  • Den komplette termostatindsats kan udskiftes med serviceværktøj uden aftapning af anlægget.

Produktidentifikation

  • Produktnummer: 403326103-1.
  • Typenummer: 3461-01.000.
  • EAN: 4024052932313.

Specifikationer

  • Varenummer:
    403326103-1
  • EAN nummer:
    4024052932313
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    3461-01.000
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Automatisk udløbsstyring:
    True
  • betjening:
    Termostatisk uden knap
  • Dimension af ledningstilslutning:
    3/8"
  • Dimensionpå termostatisk reguleringselement:
    M30 x 1.5
  • Egnet til 1-strengs system:
    False
  • Egnet til 2-strengs system:
    True
  • Farve på knappen:
    Orange
  • Forhåndsindstillet:
    True
  • Forindstilling:
    Uden slaglængde begrænser
  • Forkortet byggelængde:
    True
  • Form:
    Retvinklet
  • Gennemløbskapacitet (min. 10 kPa):
    - l/h
  • Gennemløbskapacitet (min. 15 kPa):
    - l/h
  • Gevindstigning strømtilslutning:
    18.0 TPI
  • Materiale til hus:
    Bronze
  • Med bøjet slutstykke:
    False
  • Med klemringssæt:
    False
  • Med støvkappe:
    True
  • Modsat strømningsretning:
    False
  • Normal lukket (normally closed):
    False
  • Overfladebehandling:
    Nikkelbelagt
  • Størrelse på radiatortilslutning:
    3/8"
  • Termostatisk forberedelse:
    True
  • Type:
    Slutstykke / udvendig gevind
  • Producent/forhandler:
    IMI
