IMI Eclipse F radiatorventil, DN 15, 1/2", lige

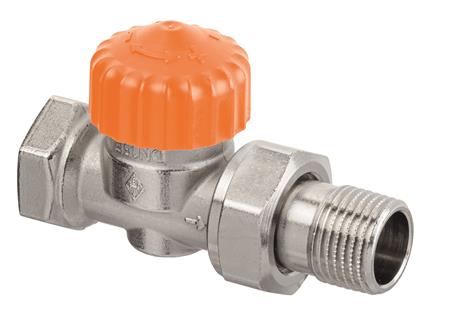

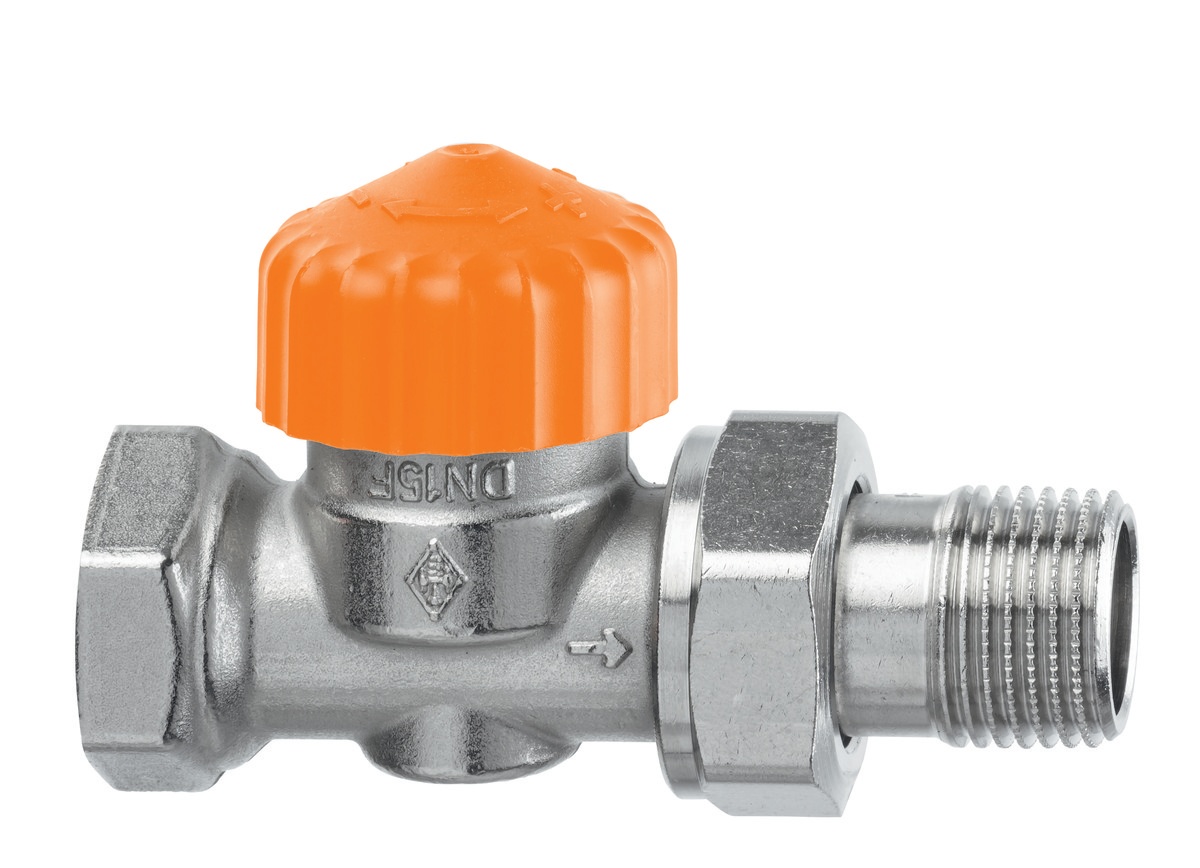

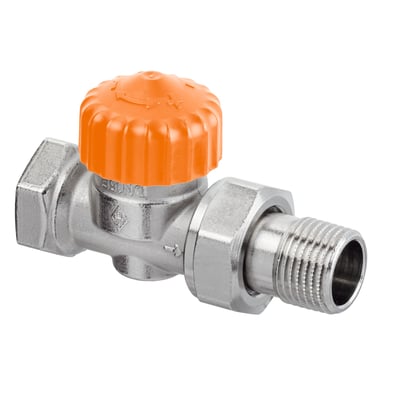

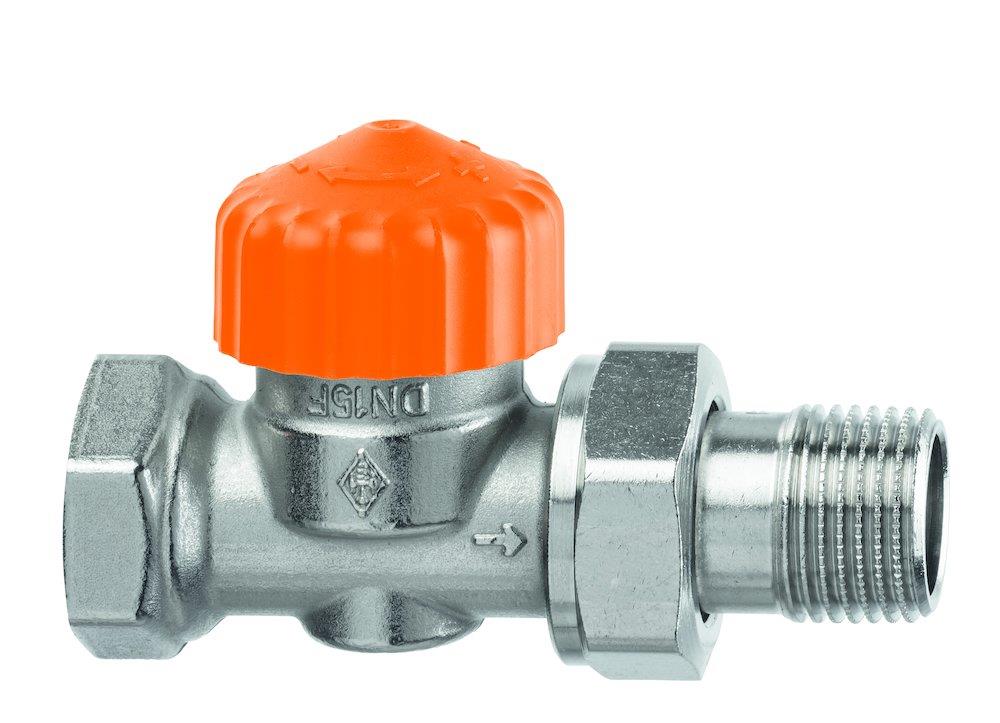

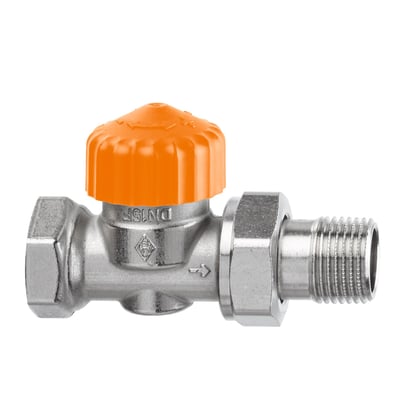

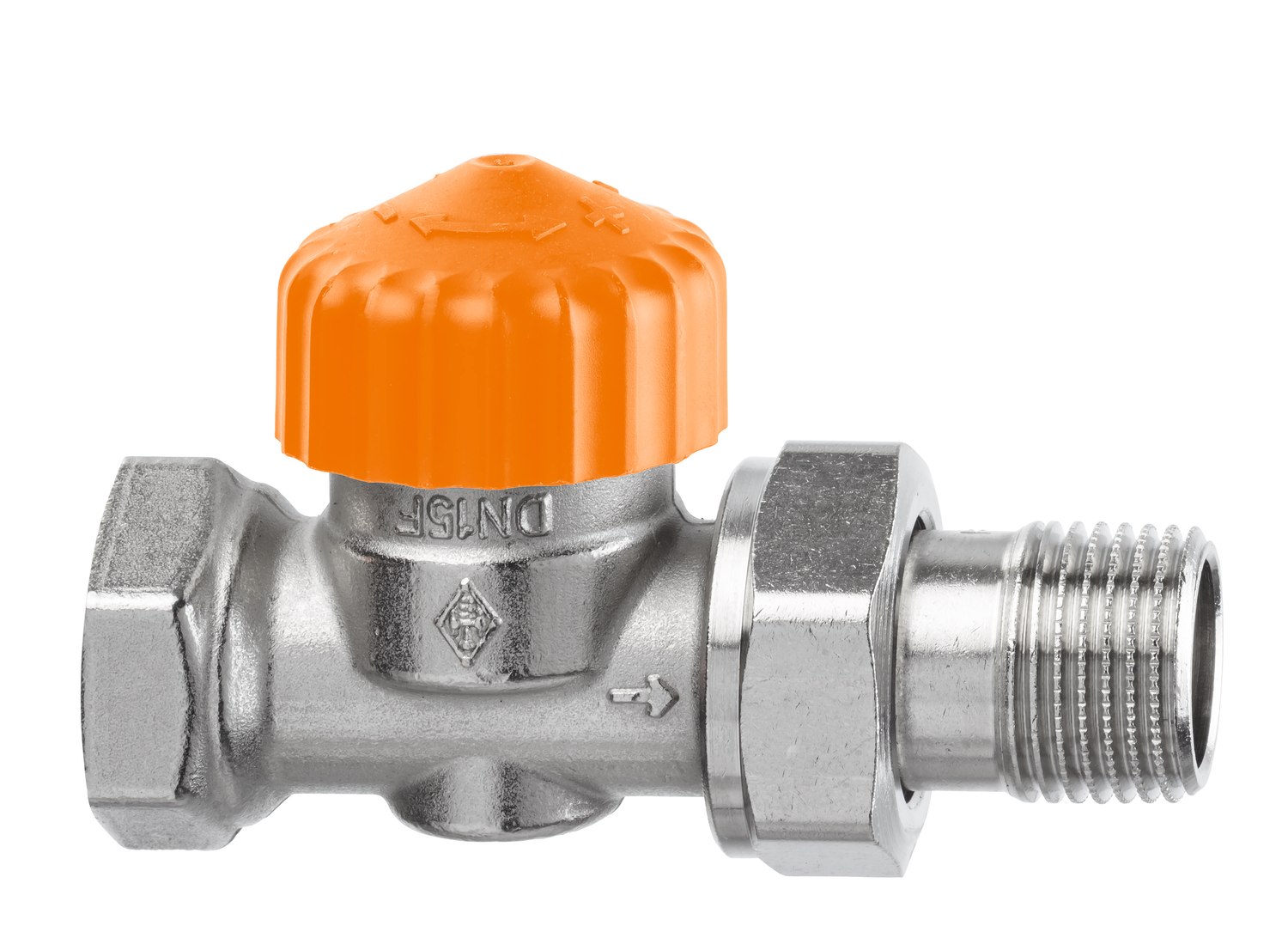

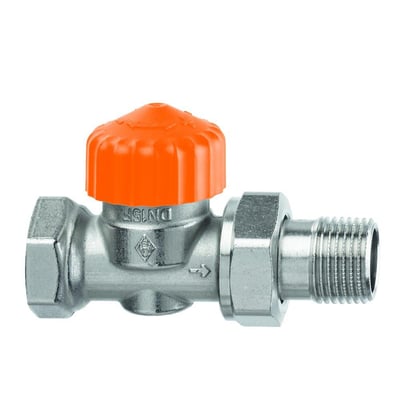

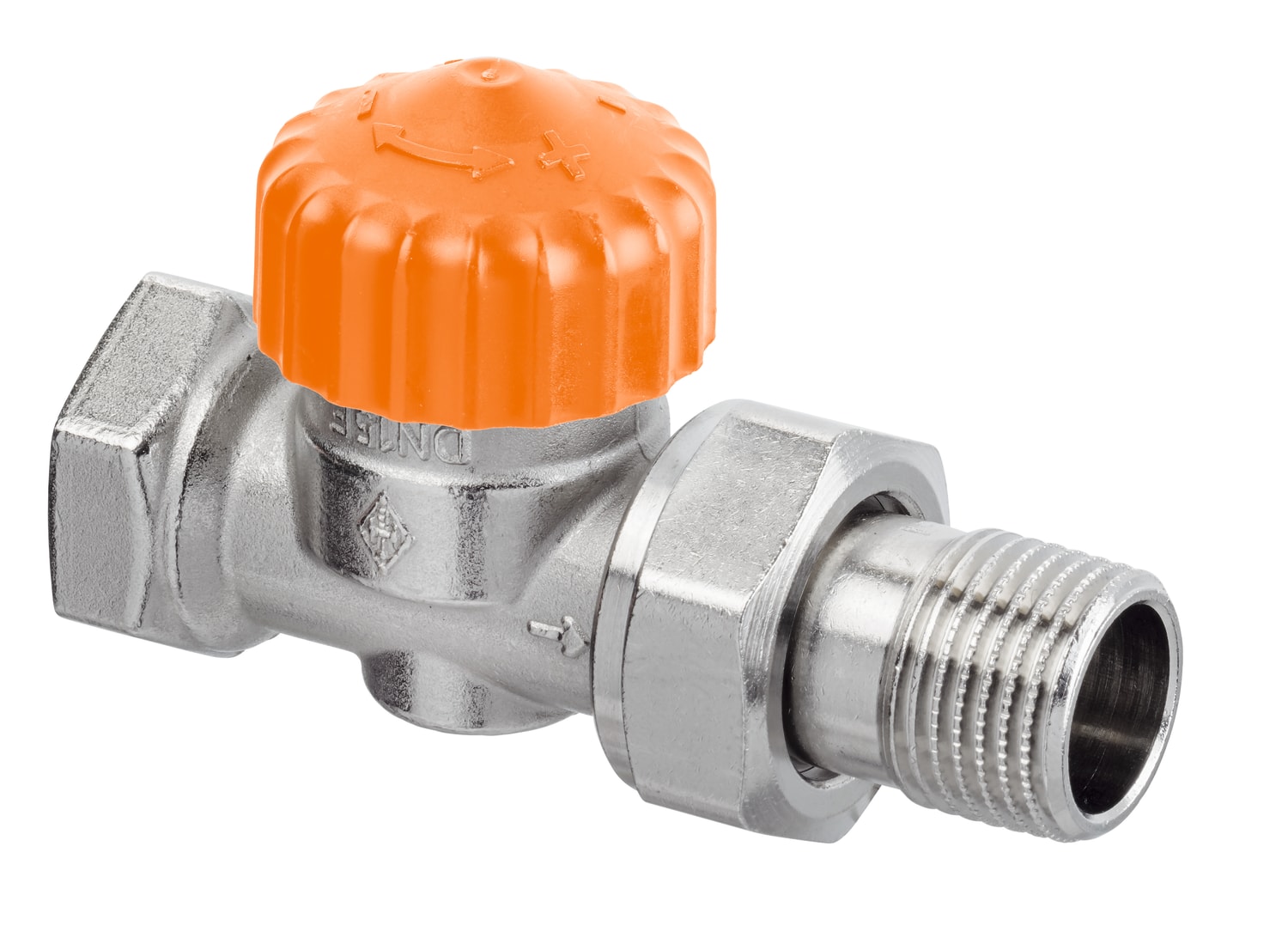

IMI Eclipse F radiatorventil DN 15, lige model med sølvfarvet ventilhus, gevindtilslutning og orange beskyttelseshætte.IMI Eclipse F radiatorventil DN 15 set fra siden med orange beskyttelseshætte og udvendigt gevind i højre ende.IMI Eclipse F radiatorventil DN 15 set skråt forfra, med orange beskyttelseshætte og synligt gevind på tilslutningen.
PRISGARANTI
100+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 25/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 25/11
GLS Erhverv49,00 kr.Onsdag d. 25/11
GLS Hjemmelevering59,00 kr.Onsdag d. 25/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 24/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket IMI
IMI Eclipse F DN 15, ligeløbende termostatventil med automatisk flowbegrænsning, indstilleligt flow på 10–150 l/h og 1/2" tilslutning. Læs mere…
  • Varenr.:
    403325104
  • EAN nr.:
    4024052932719
  • Typenr.:
    3462-02.000
pr. stk. inkl. moms
171,00 kr.

Andre købte også

Måske interessant?

Beskrivelse

Produktbeskrivelse

IMI Eclipse F er en ligeløbende, termostatstyret radiatorventil med integreret, automatisk flowbegrænser. Det ønskede flow indstilles direkte på ventilen, og det indstillede flow overskrides ikke, når belastningen i anlægget ændrer sig, for eksempel når andre ventiler lukker eller efter opstart fra natsænkning. Ventilen regulerer flowet uafhængigt af differenstrykket. Den har samme byggemål som Danfoss RA-DV DN 15, lige.

Funktioner og anvendelse

  • Til varme- og køleanlæg samt 2-strengs systemer; ikke egnet til 1-strengs systemer.
  • Funktioner: regulering, flowbegrænsning og afspærring.
  • Flowet kan indstilles fra 10 til 150 l/h. Fabriksindstillingen er opstartsindstilling.
  • Maks. nominelt flow qmN ved 10 kPa: 110 l/h iht. EN 215.
  • Forhåndsindstillet: ja. Forindstilling er angivet uden slaglængdebegrænser.
  • Automatisk udløbsstyring: ja. Ventilen er ikke normalt lukket og er ikke beregnet til modsat strømningsretning.
  • Termostatisk forberedt, uden betjeningsknap og med støvkappe. Der medfølger ikke klemringssæt.
  • Ventilen har forkortet byggelængde og ikke bøjet slutstykke.

Tryk og temperatur

  • Trykklasse: PN 10. Maks. arbejdstryk: 10 bar.
  • Maks. differenstryk: 60 kPa (<30 dB(A)).
  • Min. differenstryk: 10 kPa ved 10–100 l/h og 15 kPa ved 100–150 l/h.
  • Arbejdstemperatur: −10 til 120 °C. Maks. arbejdstemperatur er 100 °C med beskyttelseshætte eller aktuator.

Tilslutning og kompatibilitet

  • Radiator- og rørtilslutning: 1/2". Type: slutstykke med udvendigt gevind. Gevindstigning: 14 TPI.
  • Tilslutning til termostat og aktuator: IMI Heimeier M30 × 1,5.
  • Den dobbelte tilslutningsfitting er egnet til klemmerørsfitting til Alu/PEX-rør. Versionen med indvendigt gevind er beregnet til gevindforsynede rør eller kompressionsfittings til kobberrør og præcisionsstålrør.
  • Alle ventilhuse mærket II+ kan opgraderes til Eclipse, herunder Calypso exact, Calypso, Mikrotherm F, Multilux og Multilux 4-Set.
  • TA-radiatorbøjning, VVS-nr. 403399004, passer ikke til Calypso Exact, Calypso F eller Eclipse F.

Materialer og udførelse

  • Ventilhuset er angivet som messing i produktbeskrivelsen og bronze i attributterne. Ventilhus og koblingsdele er forniklede/nikkelbelagte.
  • O-ringe og kegle: EPDM-gummi. Returfjeder: rustfrit stål.
  • Ventilindsats: messing, PPS (polyfenylsulfid) og SPS (syndiotactic polystyrene).
  • Spindel: Niro-stål med dobbelt O-ring-tætning.
  • Den komplette termostatindsats kan udskiftes med serviceværktøj uden aftapning af anlægget.
  • SVHC-stof over 0,1 %: bly.

Produktdata

  • Produktnummer: 403325104.
  • Typenummer: 3462-02.000.
  • EAN: 4024052932719.
  • Oprindelsesland angivet i produktdata: DE.

Specifikationer

  • Varenummer:
    403325104
  • EAN nummer:
    4024052932719
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    3462-02.000
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Arbejdstryk max:
    10bar
  • Automatisk udløbsstyring:
    Ja
  • betjening:
    Termostatisk uden knap
  • Dimension:
    1/2
  • Dimension af ledningstilslutning:
    1/2"
  • Dimensionpå termostatisk reguleringselement:
    M30 x 1.5
  • DN mål:
    15
  • Egnet til 1-strengs system:
    Nej
  • Egnet til 2-strengs system:
    Ja
  • Farve på knappen:
    Andet
  • Forhåndsindstillet:
    Ja
  • Forindstilling:
    Uden slaglængde begrænser
  • Forkortet byggelængde:
    Ja
  • Form:
    Lige
  • Gevind:
    1/2"
  • Gevindstigning strømtilslutning:
    14.0 TPI
  • Materiale:
    Messing
  • Materiale til hus:
    Bronze
  • Med bøjet slutstykke:
    Nej
  • Med klemringssæt:
    Nej
  • Med støvkappe:
    Ja
  • Medietemperatur max:
    120°C
  • Modsat strømningsretning:
    Nej
  • Normal lukket (normally closed):
    Nej
  • Overflade:
    Forniklet
  • Overfladebehandling:
    Nikkelbelagt
  • Retning:
    Ligeløbende
  • Størrelse på radiatortilslutning:
    1/2"
  • SVHC stof over 0,1%:
    Bly
  • Termostatisk forberedelse:
    Ja
  • Tilslutning:
    M30 x 1,5
  • Type:
    Slutstykke / udvendig gevind
  • Producent/forhandler:
    IMI
