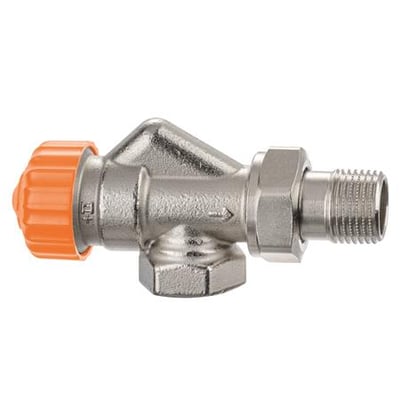

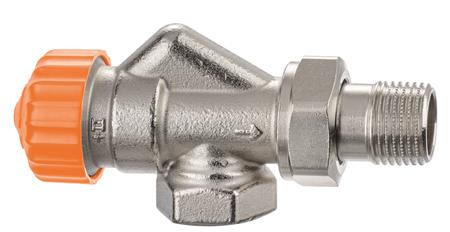

Eclipse F dynamisk radiatorventil, 1/2", fejlvinkel, udvendigt gevind

IMI Eclipse F dynamisk radiatorventil i fejlvinkel med orange hætte og udvendigt gevind på tilslutningen.
PRISGARANTI
40+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket IMI
Termostatstyret radiatorventil med integreret flowbegrænser, flowområde på 10–150 l/h, 1/2"-tilslutning og trykklasse PN 10. Læs mere…
  • Varenr.:
    403327104-1
  • EAN nr.:
    4024052932115
  • Typenr.:
    3460-02.000
pr. stk. inkl. moms
233,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Eclipse F er en termostatstyret radiatorventil med integreret flowbegrænser til varme- og køleanlæg. Det ønskede flow indstilles direkte på ventilen. Ventilen begrænser flowet til den valgte indstilling, også når belastningen i anlægget ændres, eller anlægget starter efter natsænkning. Flowreguleringen er uafhængig af differenstrykket.

Funktioner og anvendelse

  • Integreret automatisk flowbegrænsning og regulering
  • Afspærringsfunktion
  • Flowområde: 10–150 l/h
  • Egnet til 2-strengs systemer; ikke egnet til 1-strengs systemer
  • Forhåndsindstillet med opstartsindstilling fra fabrikken
  • Fejlvinkel og forkortet byggelængde
  • Termostatisk betjening uden knap
  • Støvbeskyttelseshætte medfølger ifølge produktoplysningerne; knapfarve angivet som orange

Flow og tryk

  • Trykklasse: PN 10
  • Maks. differenstryk: 60 kPa ved mindre end 30 dB(A)
  • Min. differenstryk ved 10–100 l/h: 10 kPa
  • Min. differenstryk ved 100–150 l/h: 15 kPa
  • Maks. nominelt flow qmN ved 10 kPa: 110 l/h iht. EN 215

Flowindstillingen kræver ikke komplicerede beregninger. Alle ventilhuse mærket II+ kan opgraderes til Eclipse, herunder Calypso exact, Calypso, Mikrotherm F, Multilux og Multilux 4-Set.

Temperatur og tilslutninger

  • Arbejdstemperatur: −10 °C til 120 °C
  • Maks. arbejdstemperatur med beskyttelseshætte eller aktuator: 100 °C
  • Tilslutning til termostat og aktuator: IMI Heimeier M30 x 1,5
  • Radiator- og rørtilslutning: 1/2"
  • Type: slutstykke med udvendigt gevind
  • Gevindstigning angivet i produktoplysningerne: 14,0 TPI
  • Ventilen er termostatisk forberedt og har automatisk flowstyring
  • Der medfølger ikke klemringssæt; ventilen har ikke bøjet slutstykke

Leverandørbeskrivelsen angiver en dobbelt tilslutningsfitting, der er egnet til klemmerørsfitting til Alu/PEX-rør. Beskrivelsen omtaler også en udgave med indvendigt gevind til gevindforsynede rør eller kompressionsfittings til kobberrør og præcisionsstålrør.

Materialer og udførelse

  • Ventilhus: messing i leverandørbeskrivelsen; bronze i attributdata
  • Ventilhus og koblingsdele: forniklede
  • O-ringe og kegle: EPDM-gummi
  • Returfjeder: rustfrit stål
  • Ventilindsats: messing, PPS (polyfenylsulfid) og SPS (syndiotaktisk polystyren)
  • Spindel: Niro-stål med dobbelt O-ring-tætning
  • Forindstilling: uden slaglængdebegrænser

Den komplette termostatindsats kan udskiftes med serviceværktøj uden at tømme anlægget.

Specifikationer

  • Varenummer:
    403327104-1
  • EAN nummer:
    4024052932115
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    3460-02.000
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Automatisk udløbsstyring:
    True
  • betjening:
    Termostatisk uden knap
  • Dimension af ledningstilslutning:
    1/2"
  • Dimensionpå termostatisk reguleringselement:
    M30 x 1.5
  • Egnet til 1-strengs system:
    False
  • Egnet til 2-strengs system:
    True
  • Farve på knappen:
    Orange
  • Forhåndsindstillet:
    True
  • Forindstilling:
    Uden slaglængde begrænser
  • Forkortet byggelængde:
    True
  • Form:
    Fejlvinkel
  • Gennemløbskapacitet (min. 10 kPa):
    - l/h
  • Gennemløbskapacitet (min. 15 kPa):
    - l/h
  • Gevindstigning strømtilslutning:
    14.0 TPI
  • Materiale til hus:
    Bronze
  • Med bøjet slutstykke:
    False
  • Med klemringssæt:
    False
  • Med støvkappe:
    True
  • Modsat strømningsretning:
    False
  • Normal lukket (normally closed):
    False
  • Overfladebehandling:
    Nikkelbelagt
  • Størrelse på radiatortilslutning:
    1/2"
  • Termostatisk forberedelse:
    True
  • Type:
    Slutstykke / udvendig gevind
  • Producent/forhandler:
    IMI
