Eclipse F, termostatstyret dynamisk radiatorventil, 3/4", DN 20, vinkelløbende

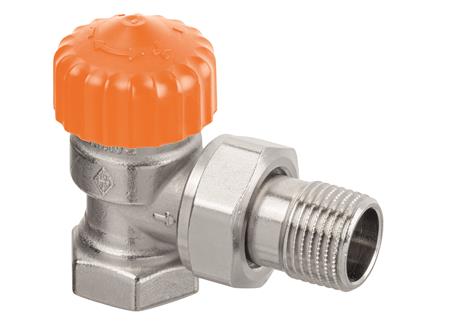

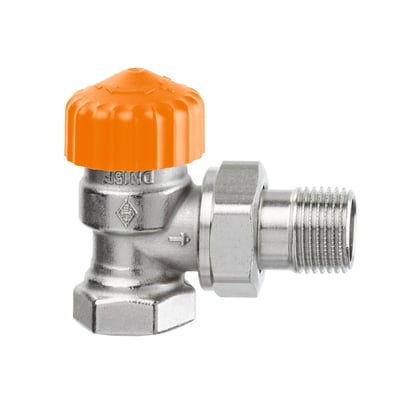

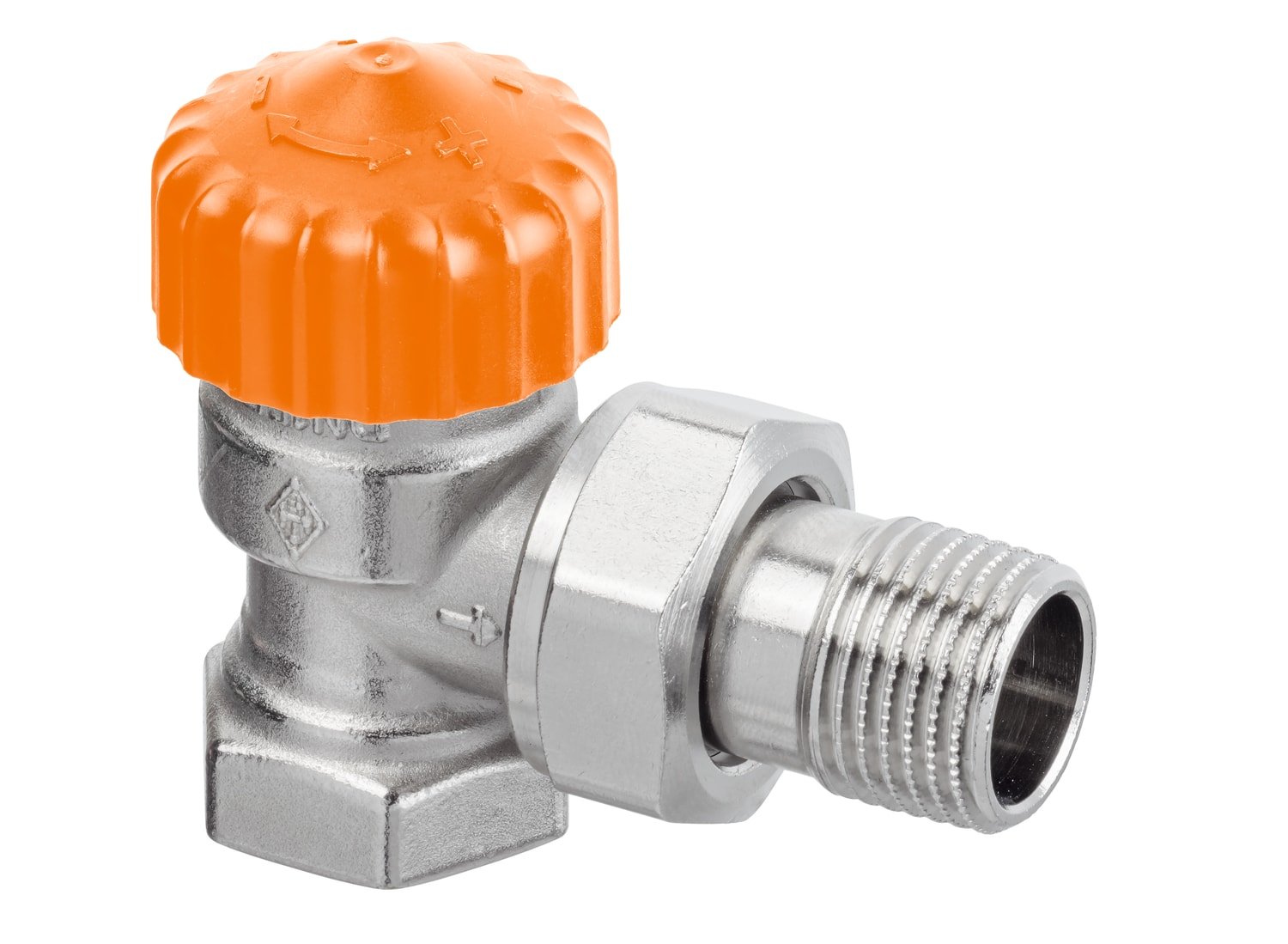

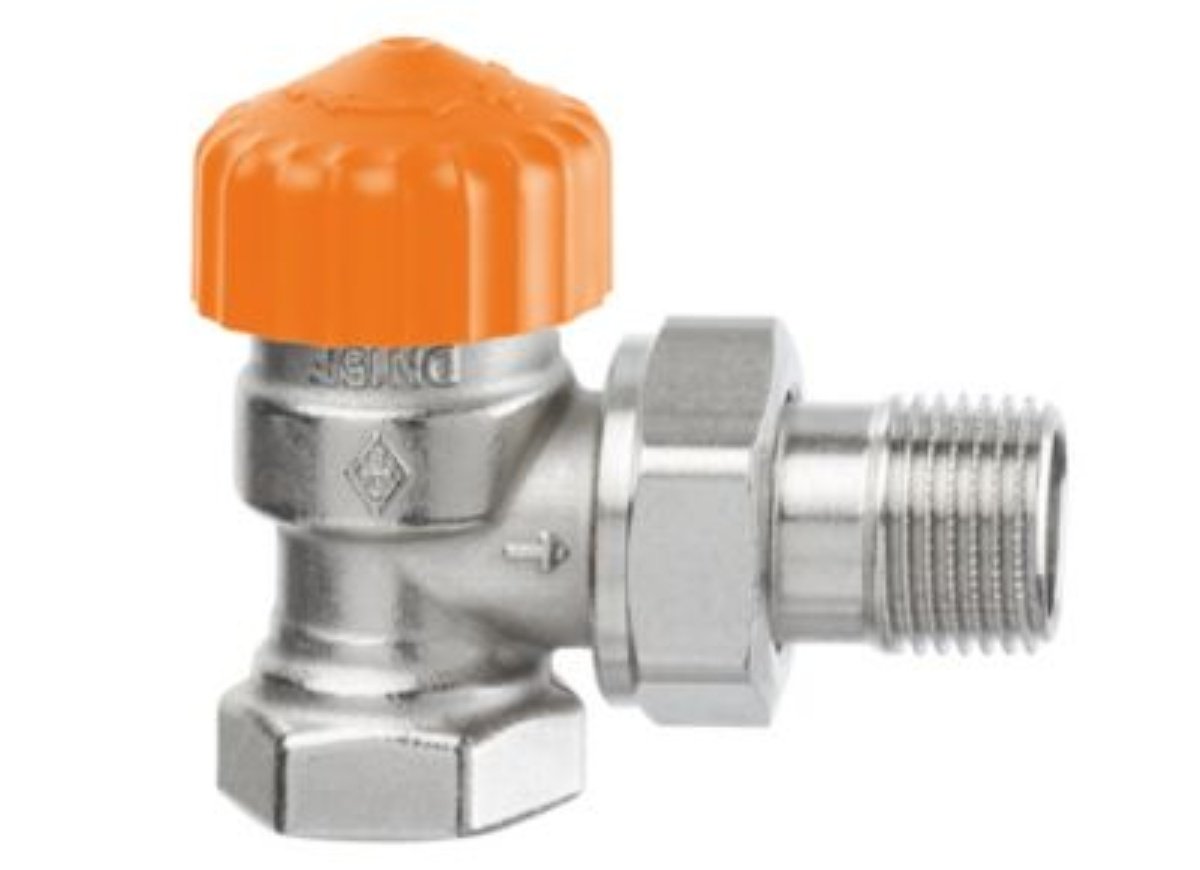

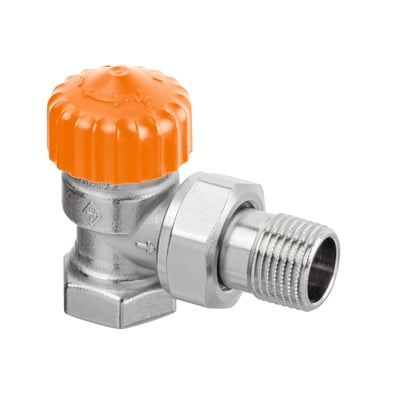

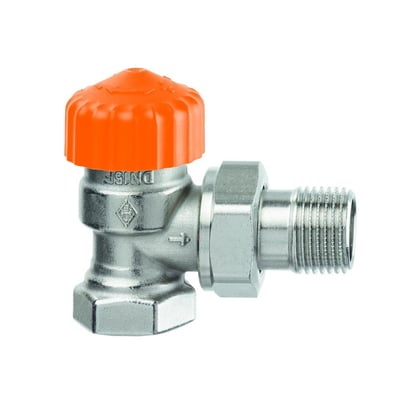

IMI Eclipse F vinkelløbende radiatorventil DN 20 med orange hætte og gevindtilslutning set skråt forfra.IMI Eclipse F radiatorventil DN 20 set fra siden med orange hætte, vinkelhus og vandret gevindtilslutning.IMI Eclipse F vinkelløbende radiatorventil DN 20 set skråt, så gevindets åbning og ventilhusets form ses.IMI Eclipse F radiatorventil DN 20 i tydeligt sideprofil med orange hætte og vandret udvendigt gevind.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - fredag d. 11/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - fredag d. 11/12
GLS Erhverv49,00 kr.Tirsdag d. 1/12 - fredag d. 11/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - fredag d. 11/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket IMI
Termostatstyret vinkelløbende radiatorventil til 2-strengsanlæg med automatisk flowbegrænsning og indstilling fra 10 til 150 l/h. Læs mere…
  • Varenr.:
    403326106
  • EAN nr.:
    4024052932511
  • Typenr.:
    3461-03.000
pr. stk. inkl. moms
251,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Eclipse F er en termostatstyret, vinkelløbende radiatorventil med integreret automatisk flowbegrænser. Flowet indstilles direkte på ventilen ved at dreje indstillingen. Ventilen begrænser flowet til den indstillede værdi, også når anlæggets belastning ændrer sig, for eksempel hvis andre ventiler lukker, eller når anlægget starter efter natsænkning. Flowreguleringen er uafhængig af differenstrykket.

Det dimensionerede flow indstilles i området 10–150 l/h. Fabriksindstillingen er en opstartsindstilling. Ventilen er beregnet til varme- og køleanlæg og kan bruges ved renovering, også hvor den eksisterende rørføring er ukendt.

Kompatibilitet og anvendelse

  • Egnet til 2-strengsanlæg; ikke egnet til 1-strengsanlæg.
  • Ventilhuse mærket II+ kan opgraderes til Eclipse. Eksempler er Calypso exact, Calypso, Mikrotherm F, Multilux og Multilux 4-Set.
  • TA-radiatorbøjning med VVS-nr. 403399004 passer ikke til Calypso Exact, Calypso F eller Eclipse F.
  • Anvendelsesområde: varme- og køleanlæg.

Funktioner og ydeevne

  • Funktioner: regulering, flowbegrænsning og afspærring.
  • Flowområde: 10–150 l/h.
  • Maksimalt nominelt flow qmN ved 10 kPa: 110 l/h iht. EN 215.
  • Trykklasse: PN 10. Maksimalt arbejdstryk: 10 bar.
  • Maksimalt differenstryk: 60 kPa (<30 dB(A)).
  • Mindste differenstryk: 10 kPa ved 10–100 l/h og 15 kPa ved 100–150 l/h.
  • Maksimal arbejdstemperatur: 120 °C; 100 °C med beskyttelseshætte eller aktuator.
  • Minimal arbejdstemperatur: -10 °C.

Tilslutning og udførelse

  • Dimension: DN 20. Radiatortilslutning: 3/4".
  • Vinkelløbende og retvinklet udførelse med udvendigt gevind.
  • Tilslutning til termostat og aktuator: IMI Heimeier M30 x 1,5.
  • Rørtilslutningen kan udføres med dobbelt tilslutningsfitting, der er egnet til klemrørsfitting til Alu/PEX-rør.
  • Produktdata beskriver også en udgave med indvendigt gevind til gevindrør eller kompressionsfittings til kobberrør og præcisionsstålrør.
  • Forhåndsindstilling: ja; uden slaglængdebegrænser. Automatisk udløbsstyring: ja.
  • Forkortet byggelængde: ja. Termostatisk forberedt: ja. Støvkappe: ja.
  • Modsat strømningsretning: nej. Bøjet slutstykke: nej. Klemringssæt: nej. Normalt lukket: nej.
  • Betjening: termostatisk uden knap. Knappens farve er angivet som andet.
  • Gevindstigning for strømtilslutning: 14,0 TPI. Dimension for ledningstilslutning: 3/4".

Materialer og overflade

  • Ventilhus: messing. Produktattributten for husmateriale angiver også bronze.
  • O-ringe og kegle: EPDM-gummi.
  • Returfjeder: rustfrit stål.
  • Ventilindsats: messing, PPS (polyfenylsulfid) og SPS (syndiotaktisk polystyren).
  • Spindel: Niro-stål med dobbelt O-ring-tætning.
  • Ventilhus og koblingsdele er forniklede/nikkelbelagte.
  • SVHC-stof over 0,1 %: bly.

Den komplette termostatindsats kan udskiftes med serviceværktøj uden aftapning af anlægget.

Produktdata

  • Typebetegnelse: 3461-03.000.
  • Produktnummer: 403326106.
  • EAN: 4024052932511.
  • Oprindelsesland: DE.

Specifikationer

  • Varenummer:
    403326106
  • EAN nummer:
    4024052932511
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    3461-03.000
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Arbejdstryk max:
    10bar
  • Automatisk udløbsstyring:
    Ja
  • betjening:
    Termostatisk uden knap
  • Dimension af ledningstilslutning:
    3/4"
  • Dimensionpå termostatisk reguleringselement:
    M30 x 1.5
  • DN mål:
    20
  • Egnet til 1-strengs system:
    Nej
  • Egnet til 2-strengs system:
    Ja
  • Farve på knappen:
    Andet
  • Forhåndsindstillet:
    Ja
  • Forindstilling:
    Uden slaglængde begrænser
  • Forkortet byggelængde:
    Ja
  • Form:
    Retvinklet
  • Gevind:
    3/4"
  • Gevindstigning strømtilslutning:
    14.0 TPI
  • Materiale:
    Messing
  • Materiale til hus:
    Bronze
  • Med bøjet slutstykke:
    Nej
  • Med klemringssæt:
    Nej
  • Med støvkappe:
    Ja
  • Medietemperatur max:
    120°C
  • Modsat strømningsretning:
    Nej
  • Normal lukket (normally closed):
    Nej
  • Overflade:
    Forniklet
  • Overfladebehandling:
    Nikkelbelagt
  • Retning:
    Vinkelløbende
  • Størrelse på radiatortilslutning:
    3/4"
  • SVHC stof over 0,1%:
    Bly
  • Termostatisk forberedelse:
    Ja
  • Tilslutning:
    M30 x 1,5
  • Type:
    Slutstykke / udvendig gevind
  • Producent/forhandler:
    IMI
