Effektrelæ RPM22P7, 15 A, 2 C/O-kontakter, LED, 230 VAC

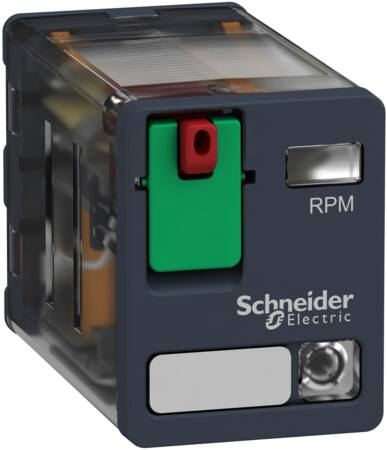

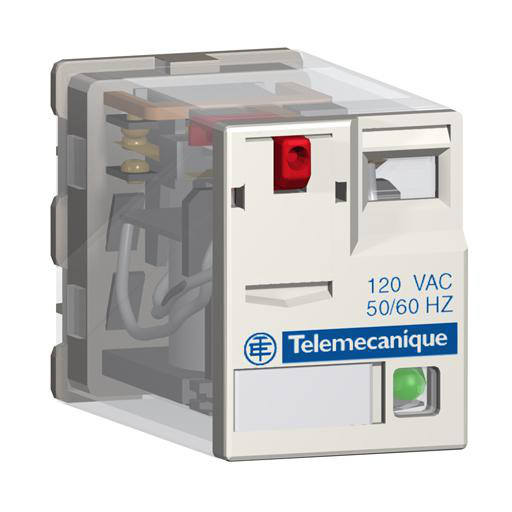

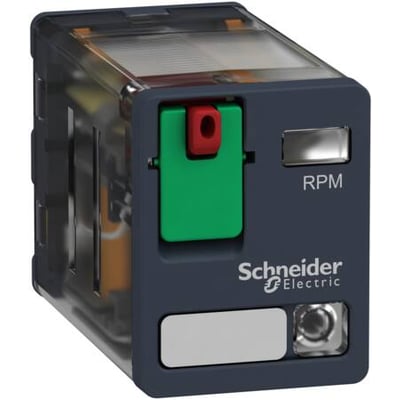

Schneider Electric RPM22P7-effektrelæ med mørk front, grøn kontaktflade og gennemsigtigt hus.Schneider Electric RPM22P7-effektrelæ set skråt med lyst, gennemsigtigt hus og synlig Telemecanique-mærkning.
Midlertidigt udsolgt
Se alt fra mærket Schneider Electric
Elektromekanisk plug-in-effektrelæ med 2 skiftekontakter, 15 A, 230 VAC-spole, LED-visning og kapslingsklasse IP40. Læs mere…
  • Varenr.:
    7522503622
  • EAN nr.:
    3389119401951
  • Typenr.:
    RPM22P7
pr. stk. inkl. moms
186,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Effektrelæ RPM22P7 er et elektromekanisk plug-in-relæ i Zelio Relay RPM-serien. Relæet har to skiftekontakter (2 C/O), en nominel strøm på 15 A og LED-visning. Spolen er beregnet til 230 V AC ved både 50 Hz og 60 Hz.

Egenskaber

  • Monostabilt og upolariseret relæ
  • Elektrisk tilslutning med stikforbindelse
  • Aftagelige klemmer og tvangsførte kontakter
  • Kontakttype: dobbeltkontakt
  • Relæteknologi: RT I i henhold til IEC 61810-7
  • Kapslingsklasse: IP40
  • Ikke komplet med sokkel
  • Mål: 21 mm bredt, 27 mm højt og 53 mm dybt

Oplysninger om relæserier

Leverandøroplysningerne omfatter serierne RSB, RXM, RUM og RPM. Kontaktmaterialet er angivet som AgNi. For RXL4G nævnes AgNi/AgAu og værdien 0,2 i en ufuldstændig specifikation. Den nominelle spænding (UN) er angivet som 250/400 V DC/AC, mens RUM er angivet til 250/250 V DC/AC.

  • Effektforbrug for RSB: 0,75 VA/0,45 W
  • Effektforbrug for RXM: 1,2 VA/0,9 W
  • Effektforbrug for RUM: 3 VA/1,4 W
  • Effektforbrug for RPM: 1-polet 0,9 VA/0,7 W; 2-polet 1,2 VA/0,9 W; 3-polet 1,5 VA med en ufuldstændig W-angivelse; 4-polet 1,5 VA/2 W
  • Mekanisk levetid: 20 millioner koblinger; for RSB er den angivet til 30 millioner koblinger
  • Egentid: ca. 12 ms
  • UL- og CSA-certificeret

Øvrige Zelio Relay-varianter

  • RSL1: 1 C/O-kontakt, 6 A og en bredde på 6 mm
  • RSB: 1 eller 2 C/O-kontakter, 8, 12 eller 16 A. Serien beskrives som kompakt, og der findes en pakkeløsning med relæ, sokkel og holdebøjle monteret
  • RXM: 2, 3 eller 4 C/O-kontakter, 6, 10 eller 12 A, med valg mellem cylindrisk stiktype og Faston
  • RPM: 1, 2, 3 eller 4 C/O-kontakter, 15 A
  • RPF: 2 C/O-kontakter eller 2 NO-kontakter, 30 A; serien er angivet til anvendelser med høj nominel strømstyrke
  • SSR1 solid state-relæ: 1 NO-kontakt, 10–125 A, angivet med ubegrænset levetid

Specifikationer

  • Varenummer:
    7522503622
  • EAN nummer:
    3389119401951
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RPM22P7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal skiftekontakter:
    2.0
  • Antal sluttekontakter:
    0.0
  • Bredde:
    21.0 mm
  • Drev polarisering:
    Upolariseret
  • Dybde:
    53.0 mm
  • Elektrisk forbindelse:
    Stikforbindelse
  • Højde:
    27.0 mm
  • Kapslingsklasse IP:
    IP40
  • Komplet med sokkel:
    Nej
  • Kontakttype:
    Dobbeltkontakt
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Med aftagelige klemmer:
    Ja
  • Med LED-visning:
    Ja
  • Med tvangsførte kontakter:
    Ja
  • Nominel strøm:
    15.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Relæ teknologi i henhold til IEC 61810-7:
    RT I
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    230 - 230 V
  • Spolespænding AC 60HZ:
    230 - 230 V
  • Spolespænding DC:
    0 - 0 V
  • Producent/forhandler:
    Schneider Electric
