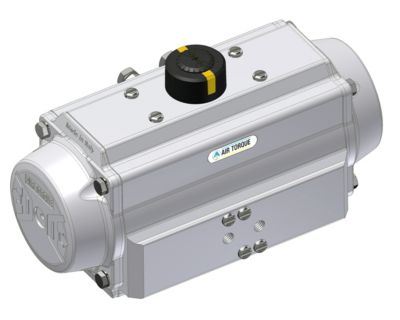

EGO aktuator AT204SR F04 CH11, dobbeltvirkende, aluminium

Midlertidigt udsolgt
Se alt fra mærket EGO
90° drejende pneumatisk aktuator i specialcoated aluminium med rustfri spindel. Dobbeltvirkende, montage iht. ISO 5211. Læs mere…
  • Varenr.:
    467910520
  • Typenr.:
    AT201U S12 E F04+07 11D
pr. stk. | inkl. moms
3.403,00 kr.
Se alt fra mærket

Måske interessant?

Beskrivelse

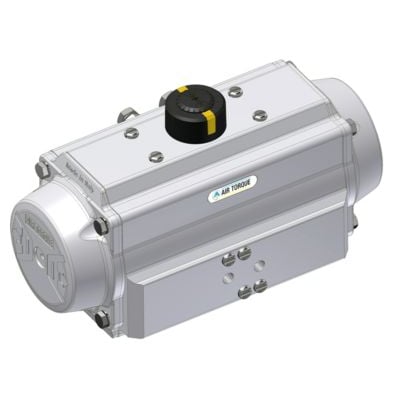

EGO aktuator AT204SR F04 CH11

Denne 90° drejende pneumatiske aktuator er designet til effektiv og pålidelig drift i industrielle applikationer. Den er dobbeltvirkende, hvilket betyder, at den kræver tryk for både åbning og lukning, og den er fremstillet i et robust, specialcoated aluminium med en rustfri spindel for øget holdbarhed.

Specifikationer og Montage

  • Drejningsvinkel: 90°
  • Driftstype: Dobbeltvirkende (kræver tryk for både åbning og lukning)
  • Materiale: Specialcoated aluminium med rustfri spindel
  • Montage iht. ISO 5211: F04, CH 11×11-12mm Female
  • Montage iht. VDI/VDE 3845: 80×30 (M5×8), M6×12 - 4×4mm slids Nv 11
  • Montage iht. Namur
  • Endestop: Justeringsmulighed fra -5° til +15°
  • Indikatorpuk med metalinserts til induktiv aftaster
  • Moment ved 6 bar: 69,8 Nm
  • Vægt: 2,7 kg
  • Åbningstid: 0,3 sekunder
  • Åben volumen: 0,49 L
  • Lukketid: 0,4 sekunder
  • Lukket volumen: 0,15 L
  • Dimensioner: Højde 102+20 mm, Længde 203,5 mm, Bredde 93 mm

Anvendelse og Miljø

Aktuatoren er ideel til montering på alle typer 90° drejende ventiler og spjæld. Den er velegnet til udendørs miljøer og kan operere inden for et temperaturområde fra -40°C til 80°C. Styremediet kan være tørt eller smurt filtreret luft, eller en ikke-aggressiv gas.

  • Minimum driftstryk: 2,5 bar
  • Maksimum driftstryk: 8 bar
  • Lufttilslutning: 1/8"

Godkendelser og Certificeringer

Produktet opfylder strenge kvalitets- og sikkerhedsstandarder:

  • ISO 9001 by Lloyds
  • DNV typegodkendelse
  • SIL3 by TÜV
  • ATEX 94/9/EC EX II 2 GD c T95°C
  • GOSTR

Tilbehør og Varianter

Fås med forskelligt tilbehør:

  • Indikering: EGO boks M (468005700), PNP induktiv (468000900)
  • Pilotventil: 24V AC (468005606), 24V DC (468005607), 230V AC (468005608), 115V AC (468005609), 24V DC Ex (468089102)
  • Reparationssæt: Standard (467905420), Viton sæt til høj temperatur (467905520)

For yderligere information, se produktkataloget og datablade.

Specifikationer

  • Varenummer:
    467910520
  • EAN nummer:
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    AT201U S12 E F04+07 11D
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Materiale:
    Aluminium
  • Producent/forhandler:
    EGO
