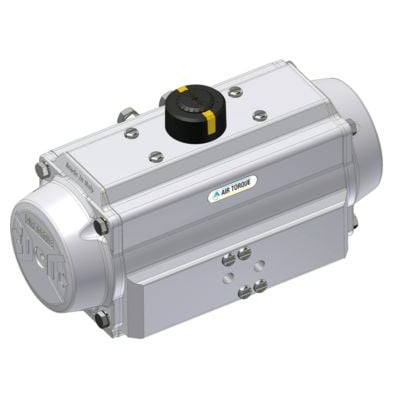

EGO aktuator AT504SR, F10/12 CH27, dobbeltvirkende, aluminium

Midlertidigt udsolgt
Se alt fra mærket EGO
Dobbeltvirkende pneumatisk aktuator med 90° drejning. Fremstillet i specialcoated aluminium med rustfri spindel. Velegnet til udendørs brug. Læs mere…
  • Varenr.:
    467910550
  • Typenr.:
    AT501U S12 E F10+12 27DS
pr. stk. | inkl. moms
12.692,00 kr.

Måske interessant?

Udforsk EGO

Se alt fra mærket

Beskrivelse

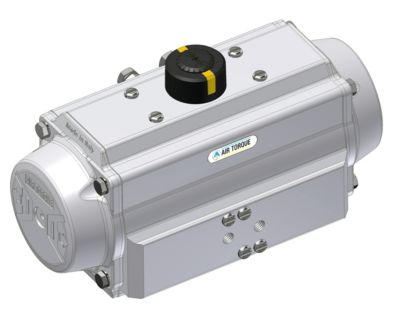

EGO aktuator AT504SR

Denne dobbeltvirkende pneumatiske aktuator fra EGO er designet til 90° rotation og er fremstillet i slidstærkt, specialcoatet aluminium med en rustfri spindel for øget holdbarhed. Den er ideel til montering på 90° drejende ventiler og spjæld og kan anvendes i udendørs miljøer med et temperaturområde fra -40°C til 80°C.

Aktuatoren kræver tryk for både åbning og lukning. Styremediet kan være tørt eller smurt filtreret luft eller en ikke-aggressiv gas, med et driftstryk mellem 2,5 og 8 bar. Tilslutningen til luft er 1/4".

Specifikationer:

  • 90° drejende pneumatisk aktuator
  • Dobbeltvirkende (luft begge veje)
  • Materiale: Specialcoated aluminium, rustfri spindel
  • Montering iht. ISO 5211: F10/12 Ch 27×27-29mm Female
  • Montering iht. VDI/VDE 3845: 80×30 (M5×8)
  • Montering iht. Namur
  • Endestop med -5° til +15° justeringsmulighed
  • Indikatorpuk med metalinserts for induktiv aftaster
  • Moment ved 6 bar: 681 Nm
  • Vægt: 18,1 kg
  • Åbningstid: 1,5 sekunder
  • Åben volumen: 3,14 L
  • Lukketid: 1,8 sekunder
  • Lukket volumen: 4,92 L
  • Højde: 196+20 mm
  • Længde: 422,5 mm
  • Bredde: 181 mm

Anvendelse og Miljø:

  • Til montering på alle typer 90° drejende ventiler og spjæld
  • Velegnet til udendørs miljø
  • Temperaturområde: -40°C til 80°C
  • Styremedie: Tørt eller smurt filtreret luft, eller ikke-aggressiv gas
  • Minimum tryk: 2,5 bar
  • Maximum tryk: 8 bar
  • Tilslutning til luft: 1/4"

Funktion:

  • Dobbeltvirkende: Kræver tryk for både at åbne og lukke.

Godkendelser og Certificering:

  • ISO 9001 by Lloyds
  • DNV typegodkendelse
  • SIL3 by TüV
  • ATEX 94/9/EC EX II 2 GD c T95°C
  • GOSTR

Tilbehør og Varianter:

Indikering:

  • 468005700 Indikering EGO boks M
  • 468000900 Indikering PNP induktiv

Pilotventil:

  • 468005606 Pilotventil 24 volt AC
  • 468005607 Pilotventil 24 volt DC
  • 468005608 Pilotventil 230 volt AC
  • 468005609 Pilotventil 115 volt AC
  • 468089102 Pilotventil 24 volt DC Ex

Reparationssæt:

  • 467905450 Standard
  • 467905550 Viton sæt for høj temperatur

Specifikationer

  • Varenummer:
    467910550
  • EAN nummer:
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    AT501U S12 E F10+12 27DS
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Materiale:
    Aluminium
  • Producent/forhandler:
    EGO
