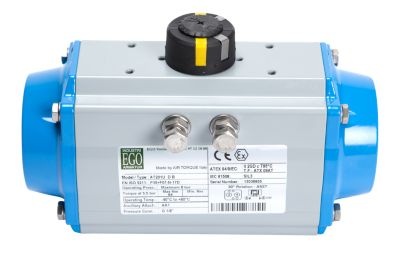

EGO pneumatisk aktuator AT101SR 4. gen, F05, CH 14

Midlertidigt udsolgt
Se alt fra mærket EGO
90° drejende pneumatisk aktuator, enkeltvirkende (fjederretur). Fremstillet i specialcoated aluminium. Montage iht. ISO 5211 F05-07. Læs mere…
  • Varenr.:
    467901100
  • Typenr.:
    AT101US39745
pr. stk. | inkl. moms
1.870,00 kr.

Måske interessant?

Udforsk EGO

Se alt fra mærket

Beskrivelse

EGO pneumatisk aktuator AT101SR 4. gen, F05, CH 14

Denne pneumatiske aktuator fra EGO er designet til 90° rotation og fungerer med enkeltvirkende princip, hvor fjederen sikrer returfunktionen. Den er fremstillet i specialcoatet aluminium, hvilket sikrer holdbarhed og modstandsdygtighed.

Aktuatoren overholder montage standarderne ISO 5211 (F05-07) og VDI/VDE 3845, samt Namur standarden for nem og sikker installation. Den har en justeringsmulighed for endestop på -5° til +15° og en indikatorpuk med metalindsatser til induktive følere.

  • Montage: ISO 5211 F05-07, VDI/VDE 3845 (80×30), Namur
  • Drejningsvinkel: 90°
  • Funktion: Enkeltvirkende (fjederretur)
  • Materiale: Specialcoatet aluminium
  • Justerbarhed: Endestop -5° til +15°
  • Indikator: Med metalindsatser for induktiv aftaster
  • Moment (6 bar): Luft 21,9 - 14,9 Nm, Fjedre 20,2 - 13,3 Nm
  • Vægt: 1,7 kg
  • Åbningstid: 0,3 sek.
  • Lukketid: 0,35 sek.
  • Dimensioner: Højde 85+20 mm, Længde 153,5 mm, Bredde 84,5 mm

Anvendelse

Aktuatoren er ideel til montering på alle typer 90° drejende ventiler og spjæld. Den er velegnet til udendørs brug og kan operere i et temperaturområde fra -40°C til 80°C. Styremediet kan være tør eller smurt filtreret luft, eller en ikke-aggressiv gas, med et driftstryk mellem 2,5 og 8 bar. Lufttilslutningen er 1/8".

Godkendelser og certificeringer

Produktet er certificeret efter flere internationale standarder, hvilket garanterer dets kvalitet og sikkerhed:

  • ISO 9001 by Lloyds
  • DNV typegodkendelse
  • SIL3 by TÜV
  • ATEX 94/9/EC EX II 2 GD c T95°C
  • GOSTR

Tilbehør og varianter

Følgende tilbehør er tilgængeligt:

  • Indikering: EGO Box M (potentialfrie kontakter) eller P & F NBN4-F25 (induktiv)
  • Pilotventil: Tilgængelig i 24 volt AC/DC, 230 volt AC, 115 volt AC og 24 volt DC Ex versioner
  • Reparationssæt: Standard, Viton sæt (høj temperatur) og fjeder sæt

For yderligere information, se venligst kataloget og datablade på EGO Industri Ventiler.

Specifikationer

  • Varenummer:
    467901100
  • EAN nummer:
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    AT101US39745
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Materiale:
    Aluminium
  • Producent/forhandler:
    EGO
