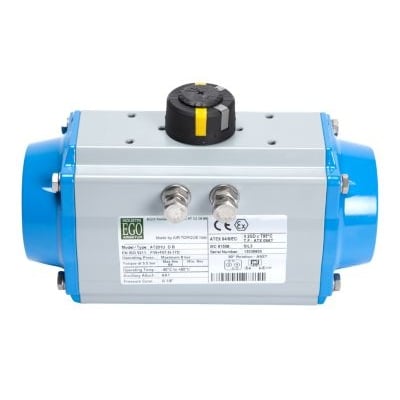

EGO pneumatisk aktuator AT301SR, 4. generation, F07/10, CH 22

Midlertidigt udsolgt (forventes på lager igen: 21-8-2026)
Se alt fra mærket EGO
90° drejende pneumatisk aktuator, enkelt virkende (fjedre retur). Fremstillet i specialcoatet aluminium. Montage iht. ISO 5211 F07/10 CH 22x22-24mm Female. Læs mere…
  • Varenr.:
    467901300
  • Typenr.:
    AT301US74501
pr. stk. | inkl. moms
3.640,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Generelle Egenskaber

Denne pneumatiske aktuator fra EGO er designet til 90° rotation og fungerer med enkelt virkende princip (fjedre retur). Den er fremstillet i robust, specialcoatet aluminium, hvilket sikrer holdbarhed, selv i krævende miljøer.

  • 90° drejende pneumatisk aktuator
  • Enkelt virkende (fjedre retur)
  • Fremstillet i specialcoatet aluminium
  • Montage iht. ISO 5211 F07/10 CH 22×22-24mm Female
  • Montage iht. VDI/VDE 3845, 80×30 (M5×8), M6×12 - 4×4mm slids Nv 17
  • Montage iht. Namur
  • Justerbar endestop: -5° til +15°
  • Indikatorpuk med metalindsatser til induktiv føler
  • Moment ved 6 bar: 98,7 til 65 Nm (luft), 94,5 til 60,8 Nm (fjedre)
  • Vægt: 6,1 kg.
  • Åbningstid: 0,6 sek.
  • Åbent volumen: 0,09 L
  • Lukketid: 0,8 sek.
  • Lukket volumen: 1,11 L
  • Dimensioner (H×L×B): 127+20 mm × 259 mm × 118,5 mm

Anvendelse

Aktuatoren er ideel til montering på alle typer 90° drejende ventiler og spjæld. Den er velegnet til udendørs anvendelse og kan operere inden for et bredt temperaturområde.

  • Egnet til udendørs miljø
  • Temperaturområde: -40°C til 80°C
  • Styremedie: Tørt eller smurt filtreret luft eller ikke-aggressiv gas
  • Minimum driftstryk: 2,5 bar
  • Maksimum driftstryk: 8 bar
  • Lufttilslutning: 1/4"

Funktion

Fjedre retur / Fail safe funktion, der sikrer en bestemt position ved tab af styringstryk.

Godkendelser og certificeringer

  • ISO 9001 by Lloyds
  • DNV typegodkendelse
  • SIL3 by TüV
  • ATEX 94/9/EC EX II 2 GD c T95°C
  • GOSTR

Tilbehør og varianter

Forskellige tilbehørsdele er tilgængelige for at udvide funktionaliteten:

  • Indikering EGO Box M med potentialfrie kontakter
  • Indikering P & F NBN4-F25, induktiv
  • Pilotventiler (tilgængelige i 24V AC, 24V DC, 230V AC, 115V AC, 24V DC Ex)
  • Reparationssæt (standard, Viton sæt for høj temperatur, fjedre)

Specifikationer

  • Varenummer:
    467901300
  • EAN nummer:
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    AT301US74501
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Materiale:
    Aluminium
  • Producent/forhandler:
    EGO
