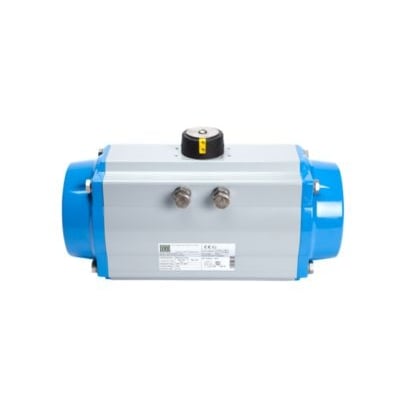

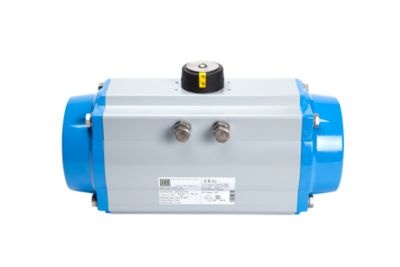

EGO pneumatisk aktuator AT500SR 4. gen., F10/12, CH 27

Midlertidigt udsolgt (forventes på lager igen: 11-9-2026)
Se alt fra mærket EGO
90° drejende pneumatisk aktuator, enkeltvirkende (fjeder retur). Fremstillet i specialcoatet aluminium. Montage iht. ISO 5211 F10/12. Læs mere…
  • Varenr.:
    467901500
  • Typenr.:
    AT501U S12 B F10/12, CH 27
pr. stk. | inkl. moms
8.191,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

EGO pneumatisk aktuator AT500SR 4. generation

Denne pneumatiske aktuator fra EGO er designet til 90° rotation og opererer med enkeltvirkende funktion, hvilket betyder at den returnerer til en sikker position ved fjedertryk. Den er fremstillet i specialcoatet aluminium for øget holdbarhed og egnethed til krævende miljøer.

  • 90° drejende pneumatisk aktuator
  • Enkelt virkende (fjedre retur)
  • Fremstillet i specialcoatet aluminium
  • Montage iht. ISO 5211 F10/12 (akseldimension: 27×27-29mm Female)
  • Montage iht. VDI/VDE 3845 (80×30, M5×8) samt M6×12 4×4 slids Nv 27
  • Montage iht. Namur interface
  • Justerbar endestop med -5° til +15°
  • Indikatorpuk med metalindsatser til induktiv føler
  • Moment: 411-282 Nm (lufttryk) / 399-269 Nm (fjederkraft) ved 6 bar
  • Vægt: 22,3 kg
  • Åbningstid: 1,7 sekunder
  • Åbent volumen: 3,14 L
  • Lukketid: 2,1 sekunder
  • Lukket volumen: 4,92 L
  • Højde: 196+20 mm
  • Længde: 422,5 mm
  • Bredde: 181 mm

Anvendelse

Aktuatoren er velegnet til montering på alle typer 90° drejende ventiler og spjæld. Den kan anvendes i udendørs miljøer og har et bredt temperaturområde fra -40°C til 80°C. Styremediet kan være tørt eller smurt filtreret luft eller ikke-aggressiv gas. Kræver et minimumstryk på 2,5 bar og et maksimumstryk på 8 bar. Tilslutning til luft er 1/4".

Funktion

Fjedre retur / Fail safe funktion sikrer en kontrolleret og sikker position i tilfælde af tryktab.

Godkendelser og certificering

  • ISO 9001 by Lloyds
  • DNV typegodkendelse
  • SIL3 by TüV
  • ATEX 94/9/EC EX II 2 GD c T95°C
  • GOSTR

Tilbehør og varianter

Indikering

  • 468005700 Indikering EGO Box M, potentialfrie kontakter
  • 468005920 Indikering P & F NBN3-F31, induktiv

Pilotventil

  • 468005606 Pilotventil 24 volt AC
  • 468005607 Pilotventil 24 volt DC
  • 468005608 Pilotventil 230 volt AC
  • 468005609 Pilotventil 115 volt AC
  • 468089102 Pilotventil 24 volt DC Ex

Reparationssæt

  • 467905450 Standard
  • 467905550 Viton sæt for høj temperatur
  • 467905650 Fjedre

For mere information, se katalog og datablade: EGO Industri Ventiler

Specifikationer

  • Varenummer:
    467901500
  • EAN nummer:
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    AT501U S12 B F10/12, CH 27
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Materiale:
    Aluminium
  • Producent/forhandler:
    EGO
