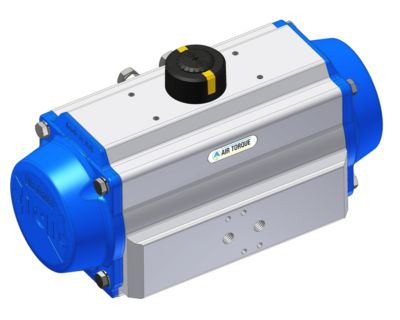

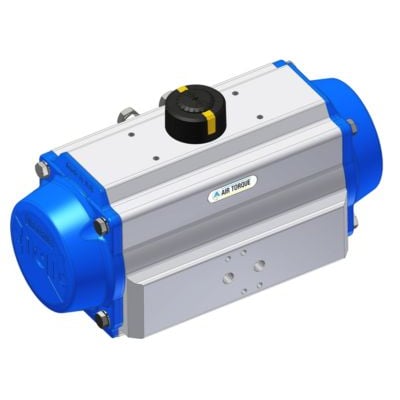

EGO pneumatisk aktuator AT550DA, 4. gen., F14, CH 36

Midlertidigt udsolgt (forventes på lager igen: 21-8-2026)
Se alt fra mærket EGO
90° drejende pneumatisk aktuator. Dobbeltvirkende (luft begge veje). Fremstillet i specialcoatet aluminium. Montage iht. ISO 5211 F14 CH 36×36-39mm Female. Læs mere…
  • Varenr.:
    467900550
  • Typenr.:
    AT551U D B CH 36.
pr. stk. | inkl. moms
9.238,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Generelle Specifikationer

Denne pneumatiske aktuator fra EGO er en 4. generations model, designet til 90° rotation. Den er dobbeltvirkende, hvilket betyder, at den kræver lufttryk til både åbning og lukning. Aktuatoren er fremstillet i specialcoatet aluminium og er egnet til udendørs brug.

  • 90° drejende pneumatisk aktuator
  • Dobbeltvirkende (luft begge veje)
  • Fremstillet i specialcoatet aluminium
  • Montage iht. ISO 5211 F14 CH 36×36-39mm Female
  • Montage iht. VDI/VDE 3845 130×30 (M5×8) M6×12 4×4 slids Nv 36
  • Montage iht. Namur
  • Endestop med -5° til +15° justeringsmulighed
  • Indikatorpuk med metalinserts for induktiv aftaster
  • Torque ved 6 bar: 919 Nm
  • Vægt: 24,3 kg.
  • Åbningstid: 2 sek.
  • Åbent volumen: 4,26 L
  • Lukketid: 2,4 sek.
  • Lukket volumen: 6,89 L
  • Højde: 220,5+50 mm
  • Længde: 474 mm
  • Bredde: 200 mm

Anvendelse

Aktuatoren er designet til montering på alle typer 90° drejende ventiler og spjæld. Den kan anvendes i udendørs miljøer.

  • Temperaturområde: -40°C til 80°C
  • Styremediet kan være tørt eller smurt filtreret luft eller ikke-aggressiv gas
  • Minimum tryk: 2,5 bar
  • Maximum tryk: 8 bar
  • Tilslutning til luft: 1/4"

Funktion

Dobbeltvirkende aktuatorer kræver tryk for at udføre både åbne- og lukkefunktioner.

Godkendelser og certificering

  • ISO 9001 by Lloyds
  • DNV typegodkendelse
  • SIL3 by TÜV
  • ATEX 94/9/EC EX II 2 GD c T95°C
  • GOSTR

Tilbehør/varianter

Indikering

  • 468005700 Indikering EGO Box M, potentialfrie kontakter.
  • 468005920 Indikering P & F NBN3-F31, induktiv

Pilotventil

  • 468005606 Pilotventil 24 volt AC
  • 468005607 Pilotventil 24 volt DC
  • 468005608 Pilotventil 230 volt AC
  • 468005609 Pilotventil 115 volt AC
  • 468089102 Pilotventil 24 volt DC Ex

Reparations sæt

  • 467905455 Standard
  • 467905555 Viton sæt for høj temp.

Specifikationer

  • Varenummer:
    467900550
  • EAN nummer:
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    AT551U D B CH 36.
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Materiale:
    Aluminium
  • Producent/forhandler:
    EGO
