| Metode | Pris | Leveres |
|---|---|---|
| GLS Pakkeshop | 39,00 kr. | Lørdag d. 28/11 - torsdag d. 10/12 |
| GLS Erhverv | 49,00 kr. | Mandag d. 30/11 - torsdag d. 10/12 |
| GLS Hjemmelevering | 59,00 kr. | Mandag d. 30/11 - torsdag d. 10/12 |
| Click&Collect i Svenstrup (9230) | 0,00 kr. | Fredag d. 27/11 - onsdag d. 9/12 |
- Varenr.:2112803009
- EAN nr.:6417019240435
- Typenr.:1SCA022742R0780, OT16ETMM3AE
Måske interessant?
Beskrivelse
Produktbeskrivelse

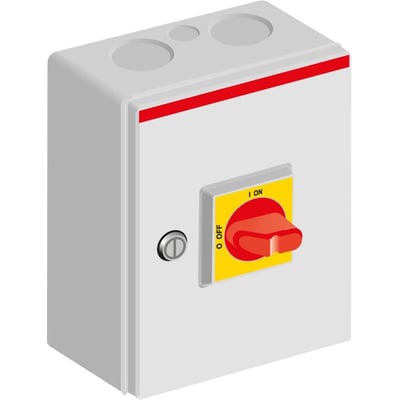

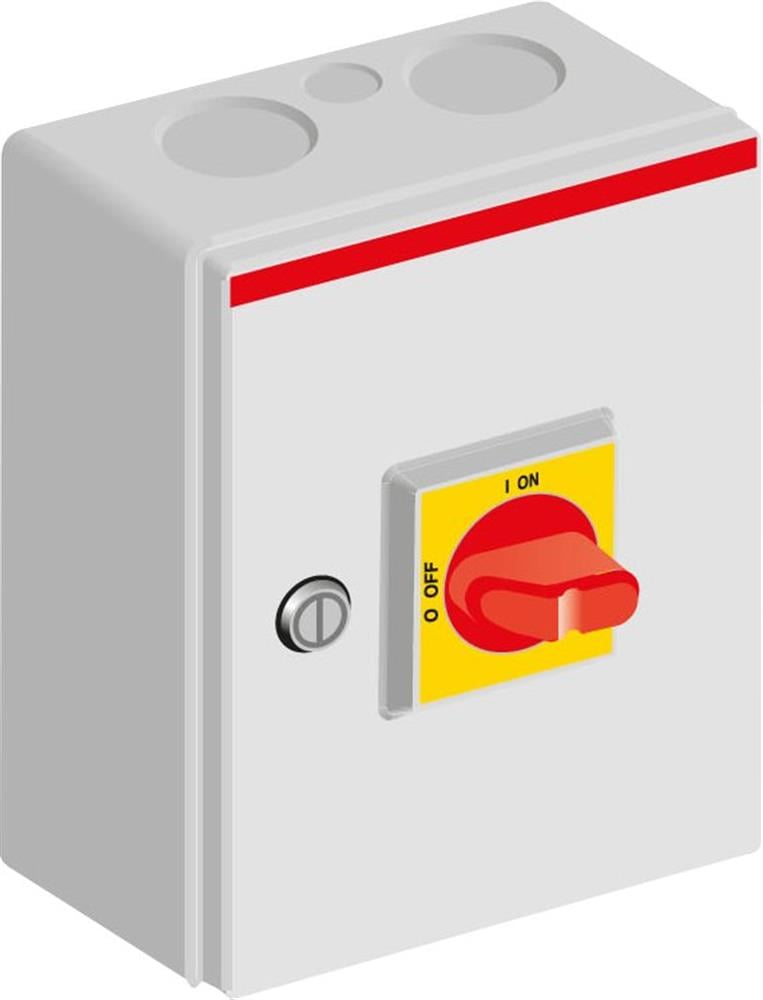

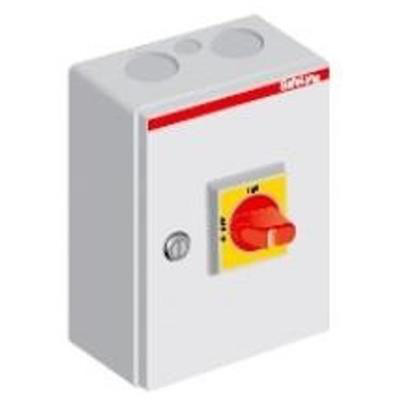

Frontbetjent, 3-polet EMC-sikkerhedsafbryder i komplet kapsling. Den bruges til at forhindre start af motorer eller elektriske anlæg under service og eftersyn. Afbryderen skal monteres inden for synsvidde af det anlæg, den beskytter. Ved brug sammen med frekvensomformere skal der anvendes EMC-godkendte sikkerhedsafbrydere.
Afbryderen har en rød/gul drejeknap med markeringerne I-O/ON-OFF og kan låses med nøgle. Den er udført som både hovedafbryder og reparations-/vedligeholdelsesafbryder.
Leverandørbeskrivelserne angiver kapslingen både som grå kunststof og som metal. Kapslingsmaterialet er derfor ikke entydigt specificeret i de foreliggende data.
Tekniske data
- Type: OT16ETMM3AE
- Typebetegnelse: 1SCA022742R0780
- 3 poler, mærkestrøm 16 A
- Beskyttelsesgrad: IP65
- Betjening: Drejeknap, rød/gult håndtag, I-O/ON-OFF
- Låsbar med nøgle
- Leveres med 1 NO-hjælpekontakt og PE-terminal
- Maksimalt antal hjælpekontakter: 2 NO + 2 NC; ingen skiftekontakter
- Tilslutning af hovedstrømkreds: Skrueforbindelse
- Til-/afgang i top og bund: 2 × Ø25,5 + Ø16,5
- AC-23A: 5,5 kW ved 230 V samt 7,5 kW ved 400 V, 500 V og 690 V
- Nominel drifteffekt AC-23 ved 400 V: 7,5 kW
- Nominel drifteffekt AC-3 ved 400 V: 7,5 kW
- Koblingskapacitet ved 400 V: 7,5 kW
- Nominel permanent strøm ved AC-21 og AC-23 ved 400 V: 16 A
- Nominel strøm Ie: 40 A
- Nominel driftsspænding: 750–750 V; maks. nominel driftsspænding Ue AC: 750 V
- Nominel korttidsstrøm Icw: 0,5 kA
- Mål: B 150 × H 200 × D 100 mm
- NEMA-beskyttelsesgrad: Andet
Udførelse og montering
Afbryderen er egnet til indbygning af fordeler. Den er ikke udført som nødstopsudgave eller reverseringskontakt og har ikke integreret motordrev. Motordrev og spændingsudløser tilbydes ikke som tilvalg.
Den er ikke egnet til gulvbefæstigelse eller mellemmontage og er ikke udført til frontmontering med 4-huls- eller centermontering.
Specifikationer
-
Varenummer:2112803009
-
EAN nummer:6417019240435Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022742R0780, OT16ETMM3AENogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:1.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:3.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP65
-
Bredde:150.0 mm
-
Dybde:100.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Ja
-
Egnet til mellemmontage:Nej
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve:Rød - Gul
-
Farve på kontrolelement:Rød
-
Højde:200.0 mm
-
Integreret motordrev:Nej
-
Koblingskapacitet ved 400 V:7.5 kW
-
Låsbar:Ja
-
Mærkstrøm:16A
-
Max. nominel drift spænding Ue AC:750.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:7.5 kW
-
Nominel drifteffekt på AC-23, 400V:7.5 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:0.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:16.0 A
-
Nominel permanent strøm ved AC-23, 400 V:16.0 A
-
Nominel strøm IE:40.0 A
-
Option for spændingsudløser:Nej
-
Poltal:3P
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Drejeknap
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Ja
-
Producent/forhandler:ABB
