ABB KSE325GTPN, EMC-vedligeholdelsesafbryder, 3-polet, 25 A, 11 kW, aluminiumskapsling, IP65

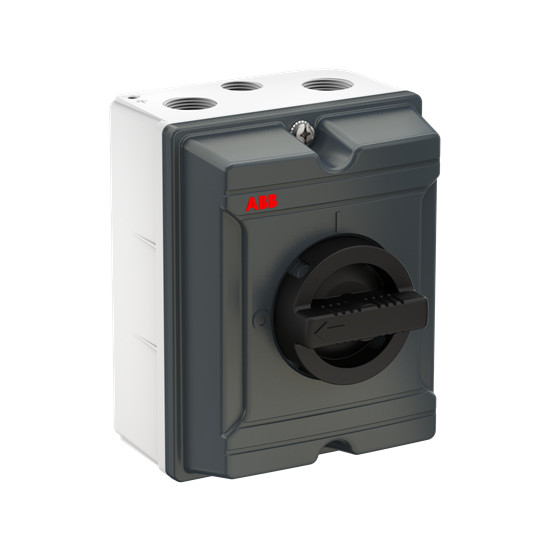

ABB KSE325GTPN EMC-vedligeholdelsesafbryder med 3 poler og 25 A i aluminiumskapsling, set forfra med sort drejegreb.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet ABB EMC-vedligeholdelsesafbryder med 25 A, 11 kW, aluminiumskapsling og IP65. Beregnet til frekvensomformerdrevne anlæg. Læs mere…
  • Varenr.:
    7805051696
  • EAN nr.:
    6417019941561
  • Typenr.:
    1SCA164971R1001, KSE325GTPN
pr. stk. inkl. moms
1.829,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

EMC-vedligeholdelsesafbryder fra ABB

ABB KSE325GTPN er en 3-polet EMC-vedligeholdelsesafbryder i aluminiumskapsling. Den er beregnet til frekvensomformerdrevne anlæg og andre installationer med krav til elektromagnetisk kompatibilitet (EMC). Afbryderen fungerer også som hovedafbryder og er udført som en komplet enhed i kapsling.

Kapslingen har beskyttelsesgrad IP65 og er UV-bestandig. Den er beskyttet mod lavtryksvandstråler og kan anvendes både indendørs og udendørs. Kabelindføringerne er gevindborede og har udbrydningshuller til to parallelle kabler og ét styrekabel fra både top og bund.

Funktioner og tilslutning

  • Håndtag med sort drejegreb, der kan aflåses med op til tre hængelåse.
  • Håndtaget er forblokeret med låget, så afbryderen ikke kan tilsluttes, når låget er åbent. Forblokeringen kan omgås, eksempelvis ved termografering.
  • Beregnet til 5-ledersystem og udstyret med fast neutral- og PE-klemme.
  • EMC-beskyttelsen etableres via en metalplade i bunden, der forbindes til kabelskærmene med de medfølgende klemmer. Der kræves derfor ikke særlige EMC-kabelforskruninger.
  • Hovedstrømkredsen tilsluttes med skrueforbindelse.

Tekniske data

  • Antal poler: 3.
  • Nominel strøm: 25 A. Nominel permanent strøm ved AC-21, 400 V: 25 A.
  • Angivet for 415 V AC-23; nominel driftseffekt ved AC-23, 400 V: 11 kW. Koblingskapacitet ved 400 V: 11 kW.
  • Maksimal nominel driftsspænding Ue AC: 690 V. Nominel driftsspænding er angivet som 750–750 V.
  • Nominel korttidsstrøm Icw: 0,8 kA.
  • Mål: 130 mm bred, 165 mm høj og 103 mm dyb.
  • Én bryder. Ingen hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion.
  • Låsbar. Ingen integreret motordrev, mulighed for motordrev eller mulighed for spændingsudløser.
  • Ikke udført som nødstopsudgave, sikkerhedsafbryder eller reverseringskontakt. Ikke egnet til frontmontering center eller frontmontering med 4 huller. Egnet til indbygning af fordeler.
  • Betjeningselementets type og NEMA-beskyttelsesgrad er angivet som andet.
  • Typebetegnelser: KSE325GTPN og 1SCA164971R1001. Produktnummer: 7805051696. EAN: 6417019941561.

Standarder

ABB EMC OTE-serien overholder IEC 60947-1 og IEC 60947-3 samt EMC-direktivet i henhold til IEC 61000-6-3/4.

Specifikationer

  • Varenummer:
    7805051696
  • EAN nummer:
    6417019941561
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA164971R1001, KSE325GTPN
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    130.0 mm
  • Dybde:
    103.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    165.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    11.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt på AC-23, 400V:
    11.0 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.8 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    25.0 A
  • Nominel strøm IE:
    25.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
