- Varenr.:7524704995
- EAN nr.:3389110514742, 3666916043691
- Typenr.:7524704995, ZCKM5H29
Måske interessant?
Beskrivelse
Produktbeskrivelse

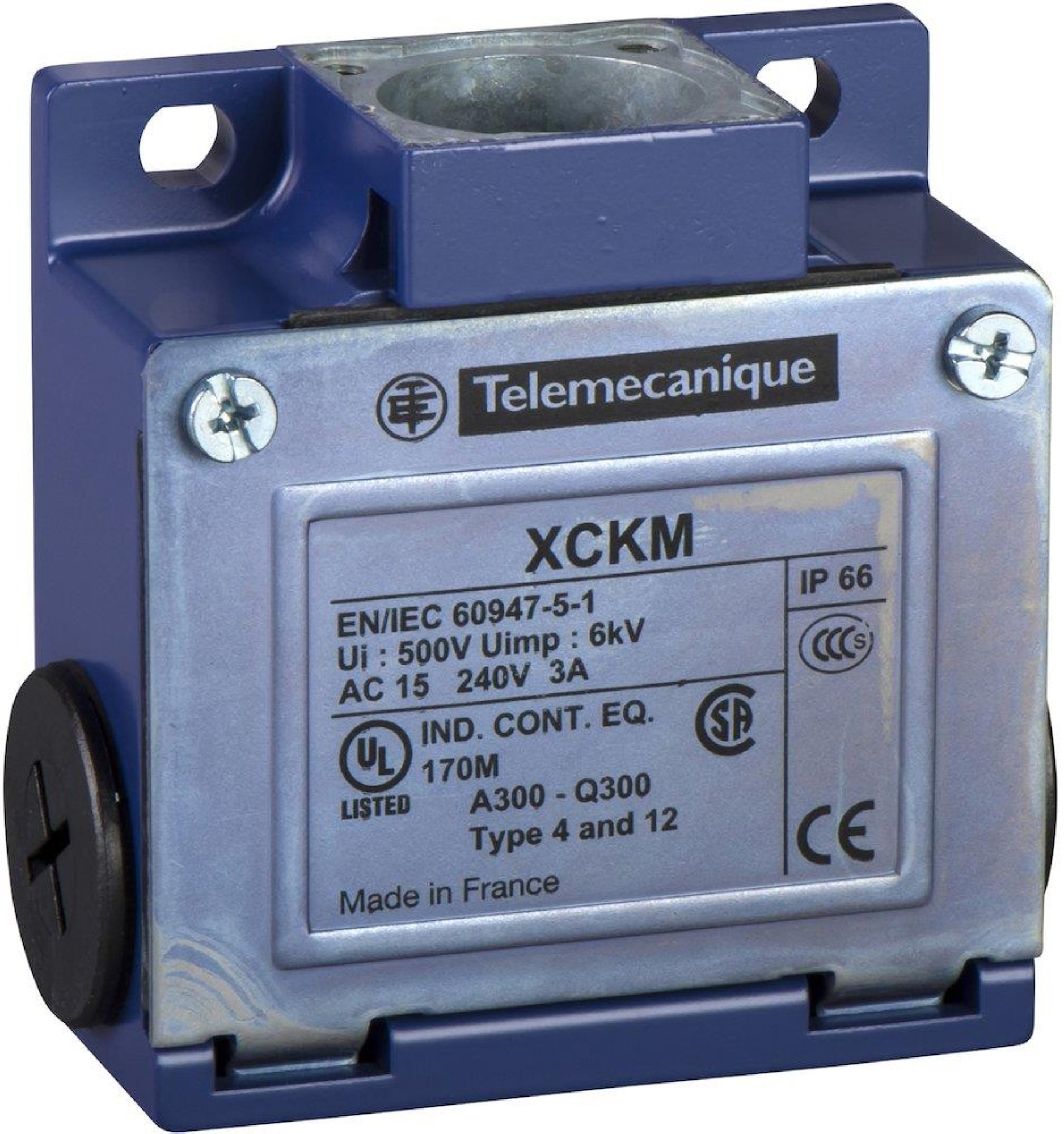

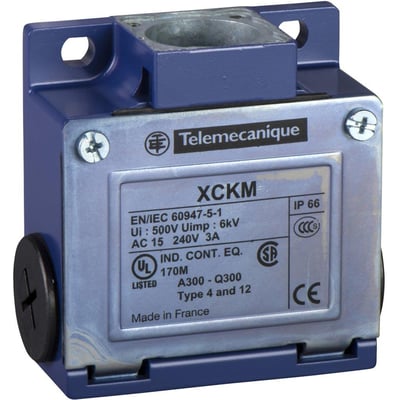

Endestopkrop i metal fra XC Standard ZCKM-serien. Kroppen er kompatibel med XCKM og har 1 normalt åben kontakt (NO) og 1 normalt lukket kontakt (NC). Kontakterne arbejder med bryde før slutte-funktion (BBM), og kontakternes materiale er sølvbelagt. Kapslingen er kvadratisk og har tvangsåbning.
Endestopkroppen har tre metriske M20-kabelindgange. Leverandørens serieoplysninger angiver M-gevind for OsiConcept-seriens H29-modeller og PG-gevind for øvrige modeller.
Kompatibilitet og anvendelse
Kroppen passer til XCKM og kan kombineres med følgende endestophoveder:
- ZCKD02, ZCKD029, ZCKD05, ZCKD06, ZCKD08, ZCKD10 og ZCKD109
- ZCKD15, ZCKD16, ZCKD17, ZCKD21, ZCKD219, ZCKD23 og ZCKD239
- ZCKD41, ZCKD59, ZCKD81 og ZCKD91
Angivne anvendelsesområder omfatter industrielle maskiner, emballering, materialehåndtering, transportbånd, bearbejdningsmaskiner, levnedsmiddelområdet og kontorbygninger. Produktet er beskrevet til kontaktregistrering af ubøjelige objekter.
Tekniske specifikationer
- Kontakter: 1NO + 1NC, 2-polet (2P), glidekontakt
- Koblingsfunktion: bryde før slutte (BBM)
- Tvangsåbning: Ja
- Materiale og kapsling: metal
- Kapslingsklasse: IP65
- Kabeltilslutning: metrisk kabelindføring, 3 x M20
- Angivne mål for sensordelen: længde 30 mm, bredde 64 mm og højde 64 mm
- Angivet sensordiameter: 0 mm
- Omgivelsestemperatur under drift: -25 til 70 °C
- Nominel driftsstrøm AC-15 ved 230 V: 3 A; ved 125 V og 24 V: 0 A
- Nominel driftsstrøm DC-13 ved 230 V: 0,27 A; ved 125 V og 24 V: 0 A
- Velegnet til sikkerhedsfunktioner: Nej
- Låsbar brydefunktion, elektrisk udgang og funktionsdisplay: Nej
- Betjeningselement: Ingen
- Interface og interface til sikker kommunikation: Ingen
- Eksplosionssikkerhedskategori for gas og støv: Ingen
- Kapslingskonstruktionstype: Kvadrat; kapslingsoverflade og kapsling ifølge normen: Andet
- SVHC-stoffer over 0,1 %: bly og octamethylcyclotetrasiloxane
- Oprindelsesland: FR
Serieoplysninger
Seriebeskrivelsen angiver desuden følgende kontaktkonfigurationer: 1NO + 1NC med moment, 2NO + 1NC med moment samt 3-polet 1NO + 2NC, både bryde før slutte uden moment og med moment.
Identifikation
- Produkttype: Endestopkrop
- Kort typebetegnelse: ZCKM
- Typebetegnelse: ZCKM5H29
- Produktnummer: 7524704995
- EAN: 3389110514742 og 3666916043691
- Standardreference i leverandørdata: IEC 947-5-1
Specifikationer
-
Varenummer:7524704995
-
EAN nummer:3389110514742, 3666916043691Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:7524704995, ZCKM5H29Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydekontakter:1.0
-
Antal sikkerhedshjælpekontakter:0.0
-
Antal skiftekontakter:0.0
-
Antal sluttekontakter:1.0
-
Bredde på sensor:64.0 mm
-
Diametersensor:0.0 mm
-
Eksplosionssikkerhedskategori for gas:Ingen
-
Eksplosionssikkerhedskategori for støv:Ingen
-
Elektrisk forbindelse:Kabelindføring, metrisk
-
Højde af sensor:64.0 mm
-
Kaplingsoverflade:Andet
-
Kapsling ifølge normen:Andet
-
Kapslingsklasse IP:IP65
-
Kapslingskonstruktionstype:Kvadrat
-
Koblingsfunktion:Glidekontakt
-
Kontakttype:1NO - 1NC
-
Længde på sensor:30.0 mm
-
Låsbar brydefunktion:Nej
-
Materiale:Metal
-
Materialekapslinger:Metal
-
Med funktionsdisplay:Nej
-
Nominel driftstrøm le på AC-15, 125 V:0.0 A
-
Nominel driftstrøm le på AC-15, 24 V:0.0 A
-
Nominel driftstrøm le på DC-13, 24 V:0.0 A
-
Nominel driftstrøm le på DC-13, 125 V:0.0 A
-
Nominelt driftstrøm le på AC-15, 230 V:3.0 A
-
Nominelt driftstrøm le på DC-13, 230 V:0.27 A
-
Omgivelsestemperatur under drift:-25 - 70 °C
-
Poltal:2P
-
SVHC stof over 0,1%:Bly, Octamethylcyclotetrasiloxane
-
Tilpasning af styreelementet:Andet
-
Tvangsåbning:Ja
-
Type af betjeningselement:Ingen
-
Type interface:Ingen
-
Type interface til sikker kommunikation:Ingen
-
Udgang elektrisk:Nej
-
Velegnet til sikkerhedsfunktioner:Nej
-
Producent/forhandler:Telemecanique Sensors
