Endestopkrop ZCKS1H29, 1NO+1NC, M20 x 1,5

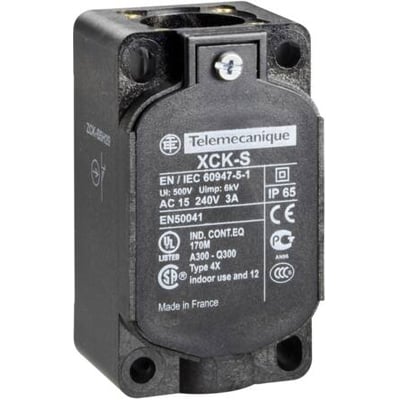

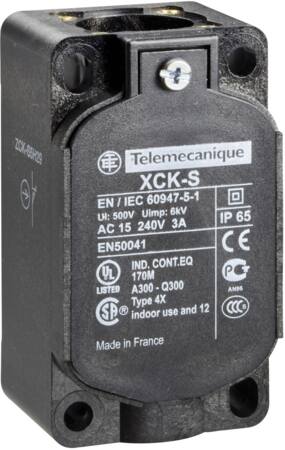

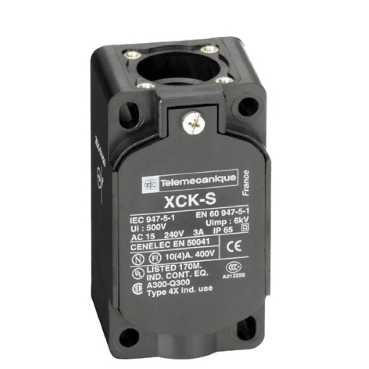

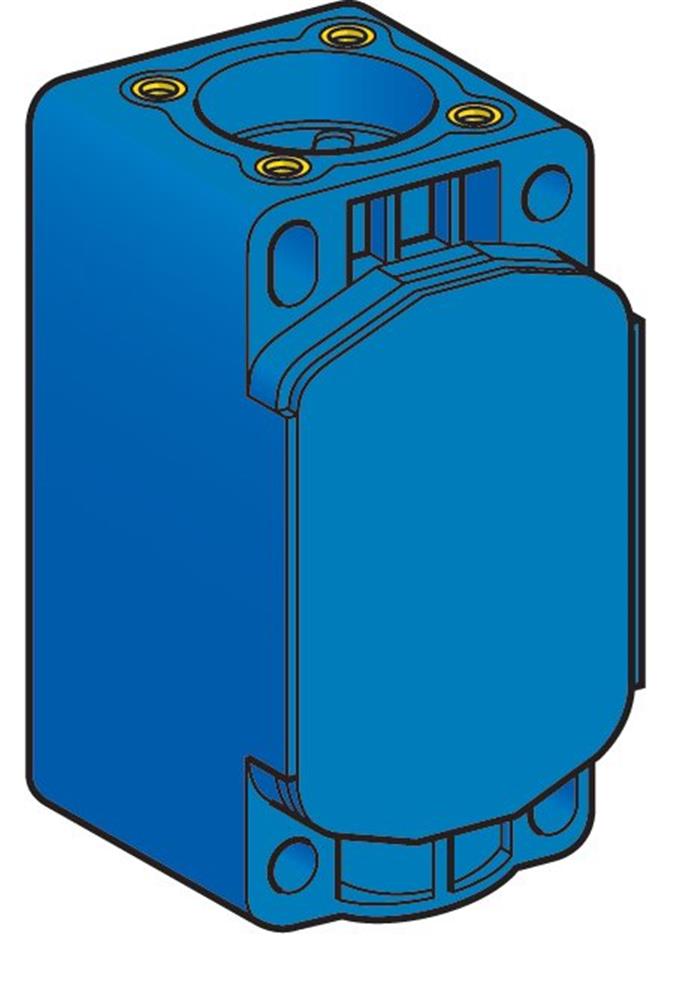

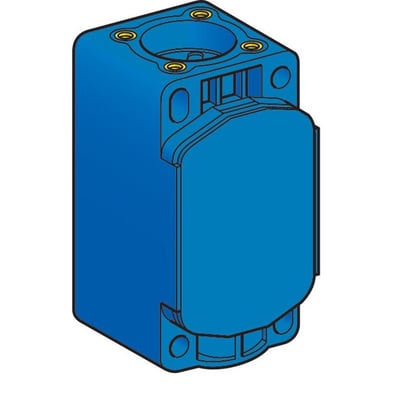

Illustration af blå, kvadratisk Schneider Electric-endestopkrop ZCKS1H29 med 1NO+1NC-kontakt og frontdæksel.Schneider Electric-endestopkrop ZCKS1H29 i sort, set skråt forfra med mærkeplade og monteringshuller.Schneider Electric-endestopkrop ZCKS1H29 i sort, set forfra og ovenfra med mærkeplade og åbning i toppen.
PRISGARANTI
7 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Fast endestopkrop fra XC Standard med 1NO+1NC-snapkontakt, positiv åbning, M20-kabelindgang og IP65-kapsling. Kompatibel med XCKS-endestop. Læs mere…
  • Varenr.:
    7524017831
  • EAN nr.:
    3389110973105, 3666916043455
  • Typenr.:
    7524017831, ZCKS1H29
pr. stk. inkl. moms
239,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Endestopkrop til XCKS-endestop

Denne faste endestopkrop fra XC Standard er udstyret med en 2-polet 1NO+1NC-snapkontakt med positiv åbning. Den har skrueklemmer og én metrisk kabelindgang med M20 x 1,5-gevind. Kapslingen er angivet som plast, mens materialefeltet angiver Zamak.

Produktet er kompatibelt med XCKS-endestop og forbindes med følgende hoveder: ZCKD06, ZCKD91, ZCKD81, ZCKD029, ZCKD39, ZCKD31, ZCKD41, ZCKD49, ZCKD33, ZCKD54, ZCKD01, ZCKD008, ZCKD34, ZCKD02, ZCKD59, ZCKD55, ZCKD05 og ZCKD019.

Elektriske data

  • Kontakttype: 1NO+1NC, 2-polet springkontakt
  • Kontakter med tvangsåbning og positiv åbning
  • Driftsstrøm angivet i produktbeskrivelsen: 3 A ved 240 V AC og 0,27 A ved 250 V AC
  • Yderligere angivne driftsstrømme: 3 A ved AC-3, 400 V; 3 A ved AC-15, 230 V; samt 0,27 A ved DC-13, 230 V
  • Konventionel termisk strøm: 10 A
  • Elektrisk levetid angivet til ca. 5 millioner driftscyklusser

Udførelse og mål

  • Kapslingsklasse: IP65
  • Slagfasthed: IK03
  • Mål: 40 mm bred, 36 mm dyb og 73 mm høj. En supplerende leverandøroplysning angiver højden til 72,5 mm
  • Vægt: 0,08 kg
  • Omgivelsestemperatur under drift: -25 til 70 °C
  • Kapslingskonstruktion: kvadratisk
  • Normangivelser: DIN EN 50041, IEC 60529 og EN 50102

Anvendelse og standardoplysninger

Endestopkroppen er beregnet til industrielle maskinanvendelser, herunder pakning, materialehåndtering, transport, maskinbearbejdning samt fødevare- og drikkevareområdet og servicesektoren. Leverandøren beskriver kontakter med positiv åbning som anvendelige i sikkerhedsapplikationer, mens produktattributten for egnethed til sikkerhedsfunktioner er angivet som nej.

For XCK-S-serien beskrives XCK-S1-varianter som 2-polede NO+NC-kontakter med snapfunktion og XCK-S5-varianter som 2-polede NO+NC-kontakter med bryde-før-slutte-funktion uden snap. Leverandøroplysningerne angiver tvangsbrydende kontakter efter IEC 947-5-1 med undtagelser for XCK-S141H29 med rullearm i variabel længde, XCK-S139/539H29 med rulle i kunststof og XCK-S159H29 med nylonpind, også beskrevet som rund pind. En aktiveringstid på 0,5 til 1,5 ms er ligeledes angivet i leverandørmaterialet.

Specifikationer

  • Varenummer:
    7524017831
  • EAN nummer:
    3389110973105, 3666916043455
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    7524017831, ZCKS1H29
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Endestop
  • Antal brydekontakter:
    1.0
  • Antal sikkerhedshjælpekontakter:
    0.0
  • Antal skiftekontakter:
    0.0
  • Antal sluttekontakter:
    1.0
  • Bredde på sensor:
    40.0 mm
  • Diametersensor:
    0.0 mm
  • Eksplosionssikkerhedskategori for gas:
    Ingen
  • Elektrisk forbindelse:
    Kabelindføring, metrisk
  • Højde af sensor:
    73.0 mm
  • Kaplingsoverflade:
    Andet
  • Kapsling ifølge normen:
    DIN EN 50041
  • Kapslingsklasse IP:
    IP65
  • Kapslingskonstruktionstype:
    Kvadrat
  • Koblingsfunktion:
    Springkontakt
  • Kontakttype:
    1NO - 1NC
  • Længde på sensor:
    36.0 mm
  • Låsbar brydefunktion:
    False
  • Materiale:
    Zamak
  • Materialekapslinger:
    Plastik
  • Med funktionsdisplay:
    False
  • Nominel driftstrøm le på AC-15, 600 V:
    0.0 A
  • Nominel driftstrøm le på DC-13, 24 V:
    0.0 A
  • Nominelt driftstrøm le på AC-3, 400 V:
    3.0 A
  • Nominelt driftstrøm le på DC-13, 230 V:
    0.27 A
  • Omgivelsestemperatur under drift:
    -25 - 70 °C
  • Poltal:
    2P
  • Tilpasning af styreelementet:
    Andet
  • Tvangsåbning:
    True
  • Type af betjeningselement:
    Ingen
  • Type interface:
    Ingen
  • Type interface til sikker kommunikation:
    Ingen
  • Udgang:
    M20
  • Udgang elektrisk:
    False
  • Velegnet til sikkerhedsfunktioner:
    False
  • Producent/forhandler:
    Schneider Electric
