Etagefjederkraftklemme STTB, 1,5 mm², 3031157, grå

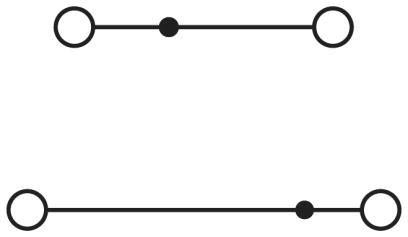

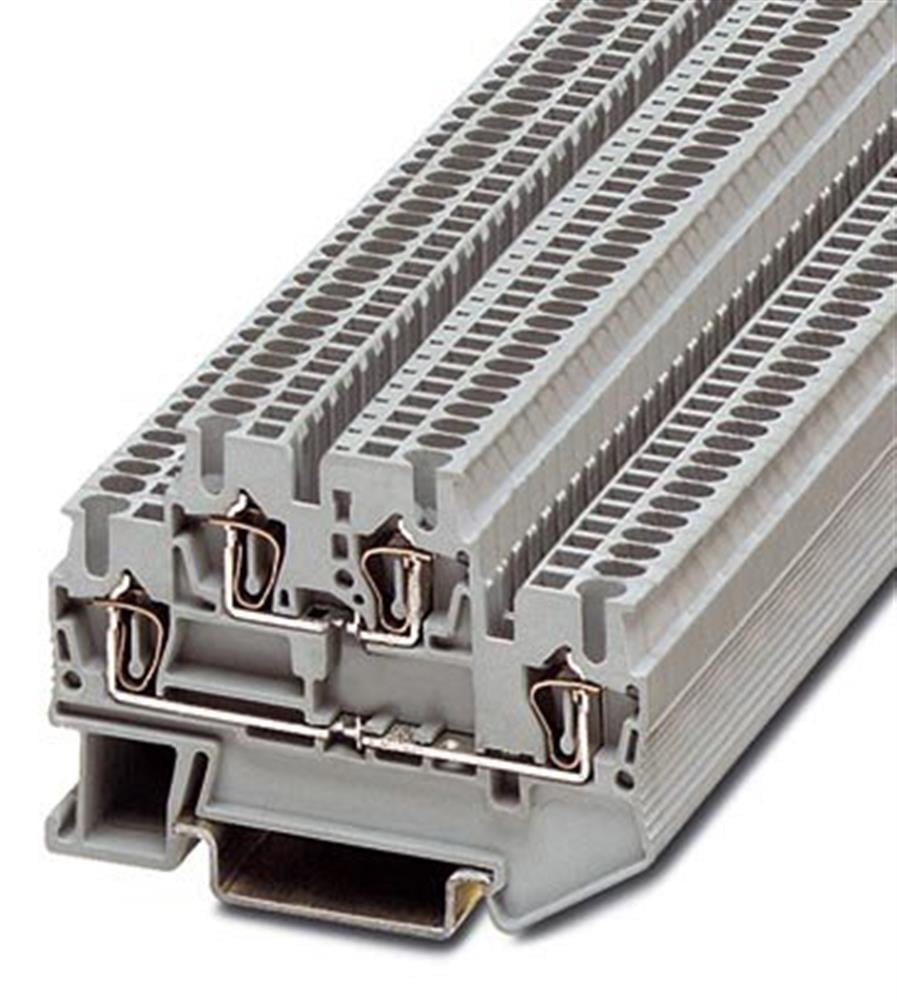

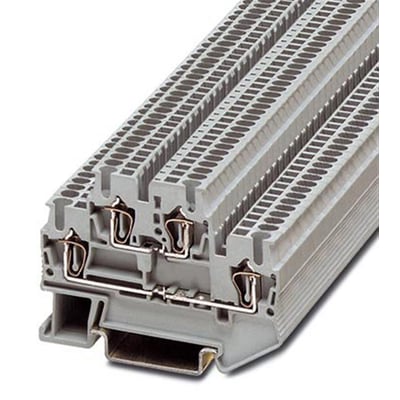

Grå Phoenix Contact STTB-etagefjederkraftklemme på 1,5 mm² med to niveauer og synlige fjederkontakter, set skråt forfra.Tilslutningsskitse for Phoenix Contact STTB-etagefjederkraftklemme, hvor de to niveauer vises som separate forbindelser.Tilslutningsskitse for Phoenix Contact STTB-etagefjederkraftklemme med en lodret bro mellem de to niveauer.Grå Phoenix Contact STTB-etagefjederkraftklemme på 1,5 mm² monteret på DIN-skinne, set skråt med mærkningsfelter synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv49,00 kr.Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Phoenix Contact
Grå etagefjederkraftklemme med to niveauer til DIN-skinne 35 mm. Kan brokobles med FBS i begge niveauer. Læs mere…
  • Varenr.:
    7821225669
  • EAN nr.:
    4017918186708
  • Typenr.:
    3031157, STTB 1,5
pr. stk. inkl. moms
14,60 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Etagefjederkraftklemmen STTB 1,5 har to separate niveauer til føring af potentialer. Sammenlignet med klemmer med ét niveau reduceres pladsbehovet på bæreskinnen med 50 %. STTB-serien kan brokobles med kortslutningsbrosystemet FBS i begge niveauer, og hvert klemmested kan mærkes.

Tilslutning og anvendelse

  • Fjedertilslutning med fjederklemmer på begge sider.
  • To niveauer med to klemmepositioner pr. niveau.
  • Niveauerne er ikke internt forbundet.
  • Egnet til ledere af aluminium og kobber.
  • Monteres på DIN-skinne 35 mm.
  • Afslutningsplade kræves.
  • Ex e-eksplosionstestet version.

Tekniske data

  • Mærkespænding: 500 V.
  • Mærkestrøm: 17,5 A.
  • Tværsnit for entrådede og flertrådede ledere: 0,08–1,5 mm².
  • Angivet AWG-område: 28–16.
  • Fintrådet leder uden tylle: 0,14 mm² i produktets hoveddata; en supplerende attribut angiver 0,08–1,5 mm².
  • Fintrådet leder med tylle: 0,14 mm².
  • Driftstemperaturområde: -60 til 105 °C.
  • Isoleringsmaterialets flammehæmmende klasse: V-0 iht. UL 94.
  • Isoleringsmateriale: andet, som angivet i produktdata.
  • Farve: grå.

Mål og identifikation

  • Længde: 67,5 mm.
  • Bredde og gitterdimension: 4,2 mm.
  • Dybde: 47,5 mm.
  • Højde: 67,5 mm.
  • Højde ved lavest mulige monteringsflade: 47,5 mm.
  • Typenummer: 3031157, STTB 1,5.
  • Produktnummer: 7821225669.
  • EAN: 4017918186708.
  • Oprindelsesland: DE.

Specifikationer

  • Varenummer:
    7821225669
  • EAN nummer:
    4017918186708
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    3031157, STTB 1,5
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afslutningspalde kræves:
    True
  • Antal af niveauer:
    2.0
  • Antal klemmepositioner pr. niveau:
    2.0
  • Bredde:
    4.2 mm
  • Bredde/gitter-dimension:
    4.2 mm
  • Driftstemperaturområde:
    -60 - 105 °C
  • Dybde:
    47.5 mm
  • Egnet til ledermateriale:
    Aluminium/kobber
  • Elektrisk tilslutning type 1:
    Fjederklemme
  • Elektrisk tilslutning type 2:
    Fjederklemme
  • Explosiontestet version 'Ex e':
    True
  • Farve:
    Grå
  • Flammehæmmende klasse af isoleringsmaterialer ACC. med UL94:
    V0
  • Højde:
    67.5 mm
  • Højde ved lavest mulig monteringsflade:
    47.5 mm
  • Internt forbundne trin:
    False
  • Isoleringsmateriale:
    Andet
  • Længde:
    67.5 mm
  • Mærkespænding:
    500.0 V
  • Mærkestrøm I:
    17.5 A
  • Max ledertværsnit entrådet:
    0.08 - 1.5 mm²
  • Max ledertværsnit fintrådet uden tylle:
    0.14 - 0.14 mm²
  • Max ledertværsnit flertrådet:
    0.08 - 1.5 mm²
  • Monteringsmetode:
    DIN-skinne 35 mm
  • Størrelse:
    1,5mm2
  • Tilslutning:
    Fjedertilslutning
  • Producent/forhandler:
    Phoenix Contact
