Etagefjederkraftklemme STTB 4, 3031429, 4 mm², 500 V, 30 A, grå

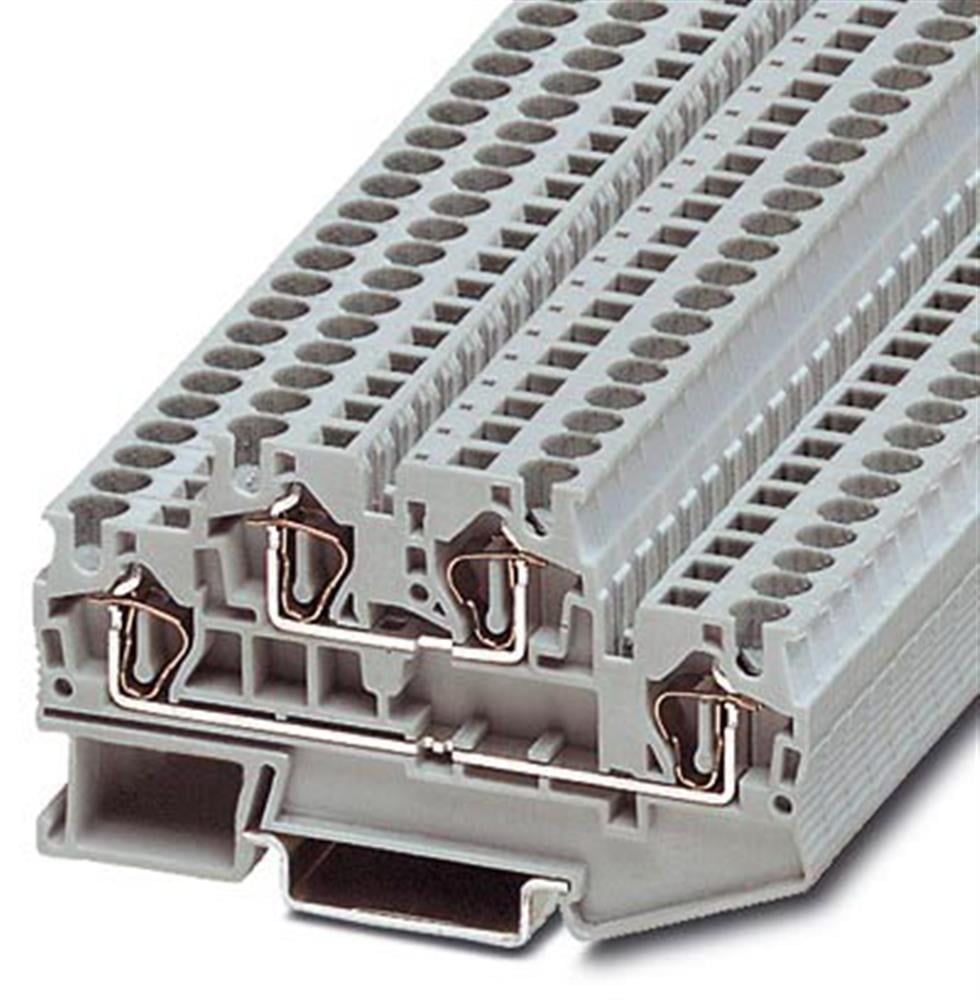

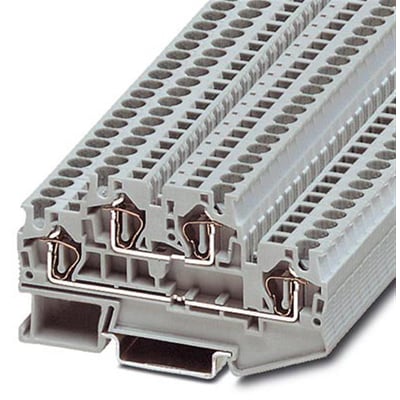

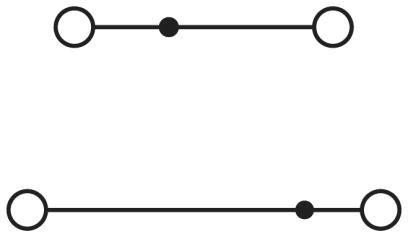

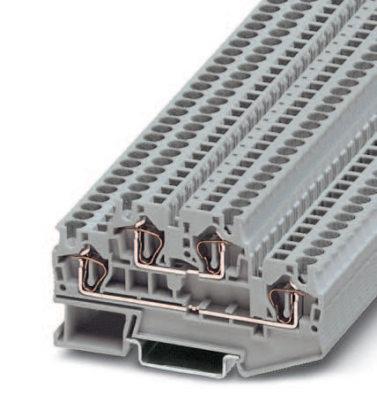

Grå Phoenix Contact STTB 4 etagefjederkraftklemme med to niveauer og synlige fjederklemmer.Phoenix Contact STTB 4 etagefjederkraftklemme set skråt forfra med fjederklemmerne synlige.Tegning af to separate tilslutningsforløb for Phoenix Contact STTB 4 etagefjederkraftklemme.Tegning viser en tværgående forbindelse mellem niveauerne på Phoenix Contact STTB 4-klemmen.Phoenix Contact STTB 4 etagefjederkraftklemme set forfra med dens to niveauer og fjederkontakter.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv49,00 kr.Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Phoenix Contact
To-etagers fjederkraftklemme med 4 mm² dimensioneringstværsnit, 500 V mærkespænding og 30 A mærkestrøm til montering på DIN-skinne. Læs mere…
  • Varenr.:
    7821225782
  • EAN nr.:
    4017918186920
  • Typenr.:
    3031429, STTB 4
pr. stk. inkl. moms
23,50 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

STTB 4 er en etagefjederkraftklemme med to separate niveauer. Potentialerne føres over begge etager, og typen kan brokobles i begge etager med kortslutningsbrosystemet FBS. Mærkning er mulig ved hvert klemmested. Sammenlignet med klemmer med én etage reduceres pladsbehovet på bæreskinnen med 50 %.

Tilslutning og elektriske data

  • Tilslutning: fjederkrafttilslutning med fjederklemmer på begge sider
  • Dimensioneringstværsnit: 4 mm²
  • Mærkespænding: 500 V
  • Mærkestrøm: 30 A
  • To niveauer med 2 klemmepositioner pr. niveau
  • Niveauerne er ikke internt forbundne
  • Egnet til ledere af aluminium og kobber
  • AWG: 28–10

Leder- og monteringsdata

  • Entrådet leder: 0,08–6 mm²
  • Flertrådet leder: 0,08–4 mm²
  • Fintrådet leder uden tylle: angivet som 0,14–0,14 mm² i hoveddata og 0,08–4 mm² i supplerende data
  • Fintrådet leder med tylle: 0,14–0,14 mm²
  • Montering: DIN-skinne 35 mm; monteringsangivelserne omfatter også NS 35/7,5 og NS 35/15
  • Afslutningsplade kræves
  • Eksplosionstestet version: Ex e
  • Isoleringsmateriale: andet
  • Flammehæmmende klasse for isoleringsmaterialet iht. UL 94: V0
  • Driftstemperaturområde: −60 til 105 °C

Mål og øvrige oplysninger

  • Farve: grå
  • Længde: 83,5 mm
  • Bredde: 6,2 mm
  • Dybde: 47,5 mm
  • Højde: 83,5 mm
  • Højde ved lavest mulig monteringsflade: 47,5 mm
  • Varenummer: 7821225782
  • Typenummer: 3031429, STTB 4
  • EAN: 4017918186920
  • Oprindelsesland: DE

Specifikationer

  • Varenummer:
    7821225782
  • EAN nummer:
    4017918186920
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    3031429, STTB 4
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afslutningspalde kræves:
    True
  • Antal af niveauer:
    2.0
  • Antal klemmepositioner pr. niveau:
    2.0
  • Bredde:
    6.2 mm
  • Bredde/gitter-dimension:
    6.2 mm
  • Driftstemperaturområde:
    -60 - 105 °C
  • Dybde:
    47.5 mm
  • Egnet til ledermateriale:
    Aluminium/kobber
  • Elektrisk tilslutning type 1:
    Fjederklemme
  • Elektrisk tilslutning type 2:
    Fjederklemme
  • Explosiontestet version 'Ex e':
    True
  • Farve:
    Grå
  • Flammehæmmende klasse af isoleringsmaterialer ACC. med UL94:
    V0
  • Højde:
    83.5 mm
  • Højde ved lavest mulig monteringsflade:
    47.5 mm
  • Internt forbundne trin:
    False
  • Isoleringsmateriale:
    Andet
  • Længde:
    83.5 mm
  • Mærkespænding:
    500.0 V
  • Mærkestrøm I:
    30.0 A
  • Max ledertværsnit entrådet:
    0.08 - 6 mm²
  • Max ledertværsnit fintrådet uden tylle:
    0.14 - 0.14 mm²
  • Max ledertværsnit flertrådet:
    0.08 - 4 mm²
  • Monteringsmetode:
    DIN-skinne 35 mm
  • Størrelse:
    4mm2
  • Tilslutning:
    Fjedertilslutning
  • Producent/forhandler:
    Phoenix Contact
