Magnetventil EV220B, NC, G 1 1/4", FKM

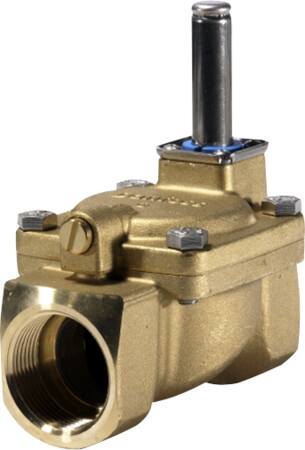

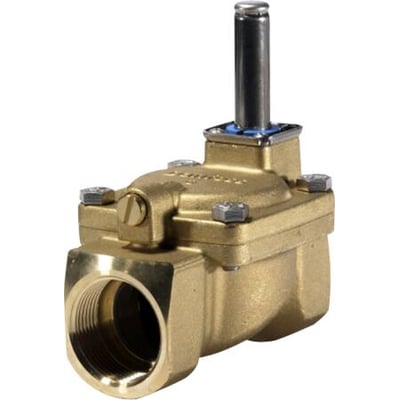

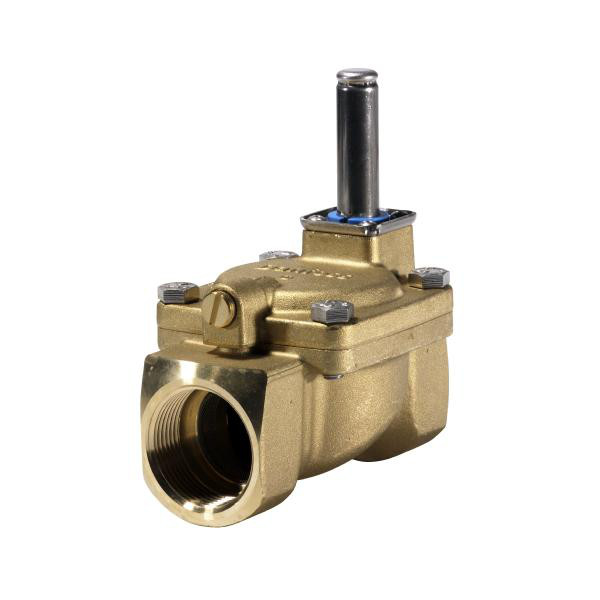

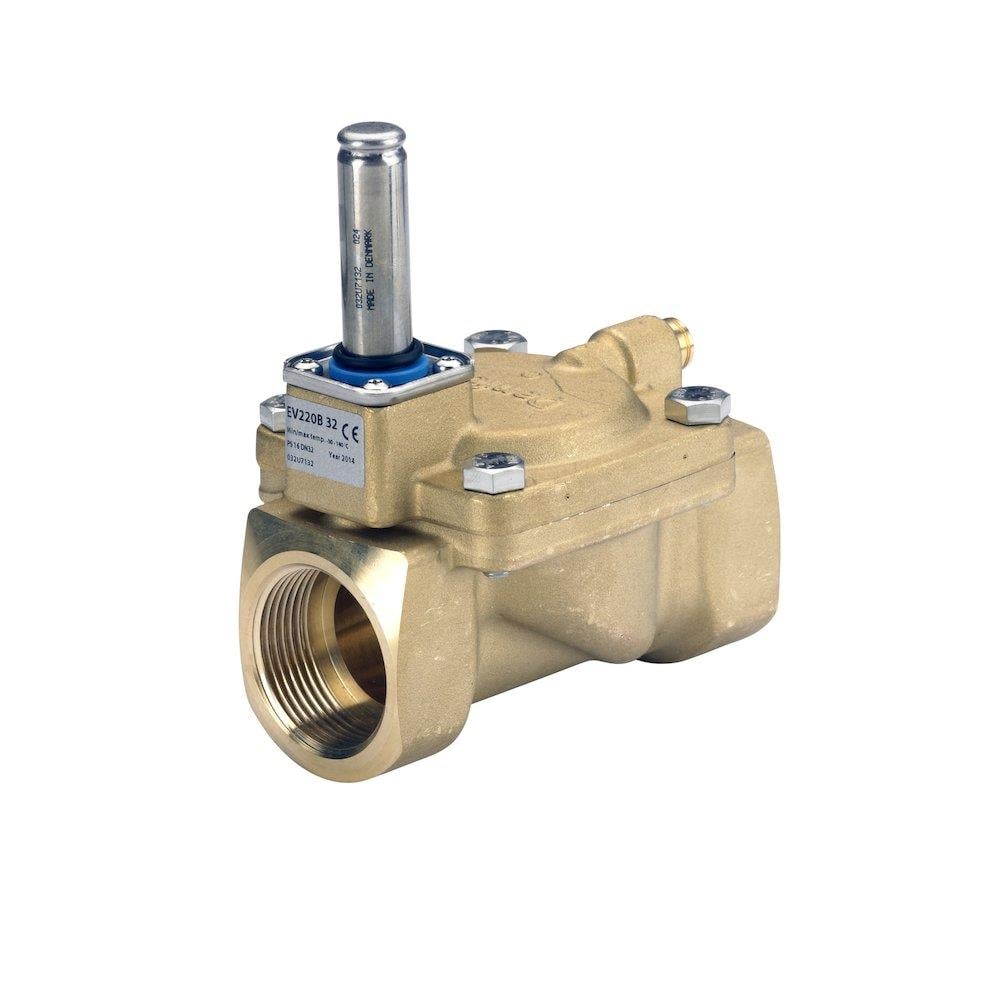

Danfoss EV220B NC-magnetventil i messing med lodret aktuator og G 1 1/4-gevind, set skråt forfra.Danfoss EV220B NC-magnetventil i messing set skråt forfra med den store gevindtilslutning tydeligt synlig.Danfoss EV220B NC-magnetventil set tættere på fra en lavere vinkel med gevindåbning og skruer på toppen.Danfoss EV220B NC-magnetventil set næsten lige forfra med den åbne gevindtilslutning nederst og aktuatoren øverst.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 21/11 - torsdag d. 3/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 21/11 - torsdag d. 3/12
GLS Erhverv49,00 kr.Mandag d. 23/11 - torsdag d. 3/12
GLS Hjemmelevering59,00 kr.Mandag d. 23/11 - torsdag d. 3/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 20/11 - onsdag d. 2/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Danfoss
Indirekte servostyret 2/2-vejs magnetventil i messing med NC-funktion, G 1 1/4"-tilslutning og FKM-tætning. Til olie, trykluft og vakuum. Læs mere…
  • Varenr.:
    2322407101
  • EAN nr.:
    5702423020225
  • Typenr.:
    032U7133
pr. stk. inkl. moms
3.458,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

EV220B 32B er en lige, indirekte servostyret 2/2-vejs magnetventil med membranstyring. Denne variant er normalt lukket (NC) og har ventilhus i messing samt FPM (FKM)-tætning. Tilslutningen er intern G 1 1/4" efter ISO 228-1.

EV220B-serien findes i NO- og NC-versioner og beskrives som egnet til krævende driftsforhold. Serien fås med tilslutninger fra G 1/2" til 2" og ventilhuse i messing, DZR-messing eller rustfast stål. De angivne seriedata omfatter differenstryk op til 16 bar, medietemperatur op til 140 °C ved lavtryksdamp og spolekapsling op til IP67. Disse seriedata er ikke specifikationer for alle varianter. For denne variant er det angivne medietemperaturområde 0–100 °C.

Tekniske oplysninger

  • Ventilposition: NC (normalt lukket); ikke åben uden spænding
  • Styring: servostyret med membran; aktuator B
  • Tilslutning: intern, G 1 1/4"; nominel diameter 1 1/4"
  • Ventiltype: lige, 2/2-vejs
  • Ventilhus og materialekapsling: messing
  • Tætningsmateriale: FPM (FKM)
  • Dyse: 32 mm
  • KV-værdi: 18 m³/h; KVS-værdi: 18,0 m³/h
  • Differenstryk: 0,3–10 bar; minimum 0,3 bar
  • Maksimalt driftstryk: 10 bar
  • Prøvetryk: 15 bar
  • Medietemperatur: 0–100 °C; maksimal middeltemperatur ved kontinuerlig drift: 100 °C
  • Maksimal omgivelsestemperatur: 80 °C
  • Maksimal viskositet: 50 cSt
  • Højde: 144 mm
  • Angivet tilslutningsspænding: 0 V
  • Yderligere angivne værdier for maksimalt differenstryk: AC-model 144 bar og DC-model 18 bar
  • Fristrøm: nej; eksplosionsbeskyttelse: ingen
  • Nødknapsbetjening: angivet som Andet
  • Materialekvalitet og overfladebehandling: angivet som Andet
  • Godkendelse: CE; standard: ISO 228-1
  • SVHC-stof over 0,1 %: bly

Anvendelse og funktioner

Ventilen anbefales til olie, trykluft og vakuum. Et indbygget filter beskytter pilotsystemet som standard. Justering af åbne- og lukketid er angivet som tilvalg.

Identifikation

  • Typebetegnelse: 032U7133
  • Produktnummer: 2322407101
  • EAN: 5702423020225
  • VVS-nummer: 470312110

Specifikationer

  • Varenummer:
    2322407101
  • EAN nummer:
    5702423020225
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    032U7133
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Åben spændingsløs:
    Nej
  • Aktuator:
    B
  • Antal veje:
    2/2
  • Differenstryk:
    0,3 - 10bar
  • Drifttryk max:
    10bar
  • Dyse:
    32mm
  • Eksplosionsbeskyttelse:
    Ingen
  • Fristrøm:
    Nej
  • Godkendelse:
    CE
  • Højde:
    144.0 mm
  • ISO Nr.:
    ISO 228-1
  • KV værdi m3/h:
    18
  • KVS værdi:
    18.0 m³/h
  • Maksimal middeltemperatur (kontinuerlig):
    100.0 °C
  • Materiale hus:
    Messing
  • Materiale til hus:
    Messing
  • Materialekapslinger:
    Messing
  • Materialekvalitet:
    Andet
  • Max. trykdifference AC-model:
    144.0 bar
  • Max. trykdifference DC-model:
    18.0 bar
  • Max. Viskositet:
    50.0 cSt
  • Medie:
    Anbefales til: Olie, trykluft, vacuum
  • Medietemperatur:
    0 - 100°C
  • Minimum trykdifference:
    0.3 bar
  • Nødknapsbetjening:
    Andet
  • Nominel diameter:
    1 1/4"
  • Omgivelsestemperatur max.:
    80°C
  • Overfladebehandling:
    Andet
  • Prøvetryk:
    15bar
  • Styring:
    Servostyret (membran)
  • SVHC stof over 0,1%:
    Bly
  • Tætningsmateriale:
    FPM (FKM)
  • Tilslutning:
    1 1/4"
  • Tilslutning intern/ekstern:
    Intern
  • Tilslutningsspænding:
    0.0 V
  • Type:
    Lige
  • Ventil position:
    NC (Normally closed)
  • Producent/forhandler:
    Danfoss
