Danfoss AB-QM 4.0 reguleringsventil, DN15, LF, indvendigt gevind, PN 25

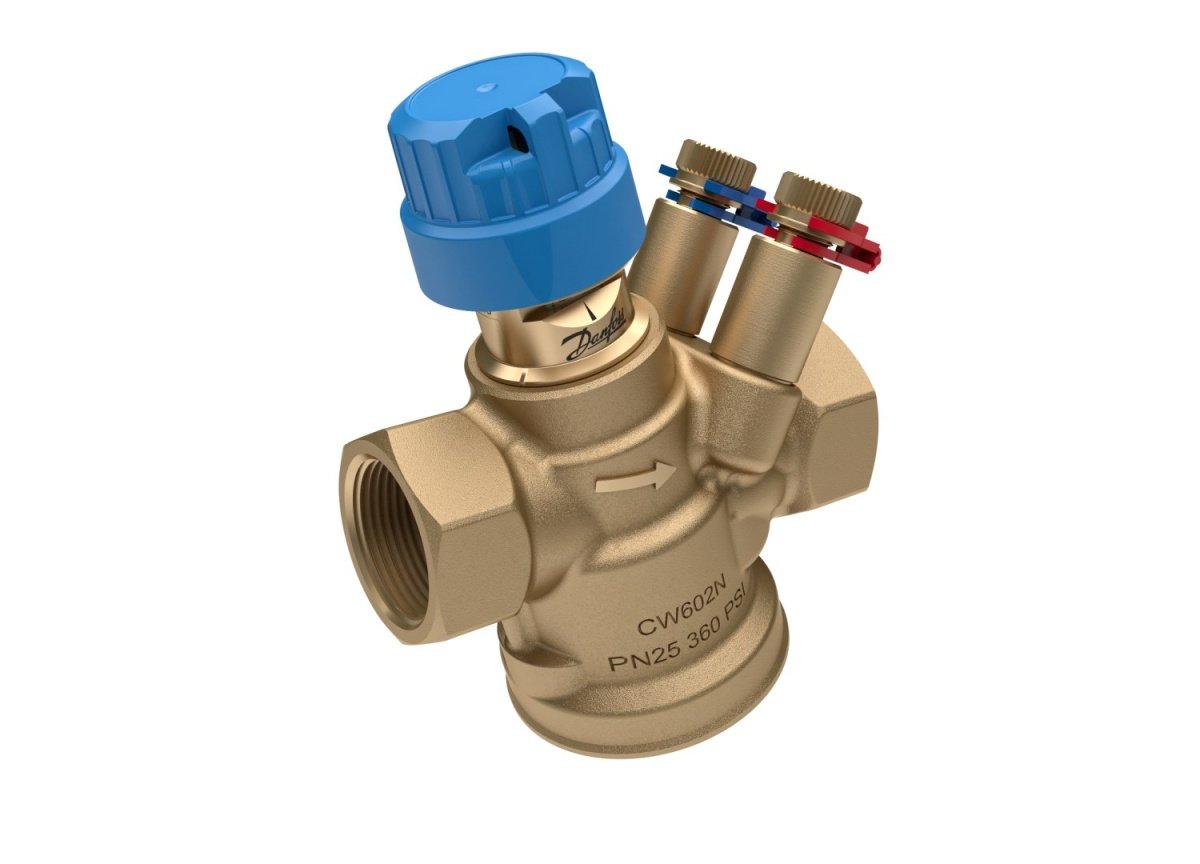

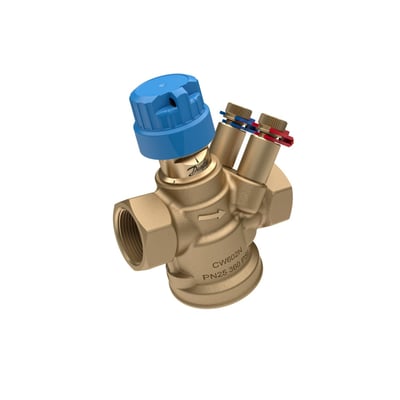

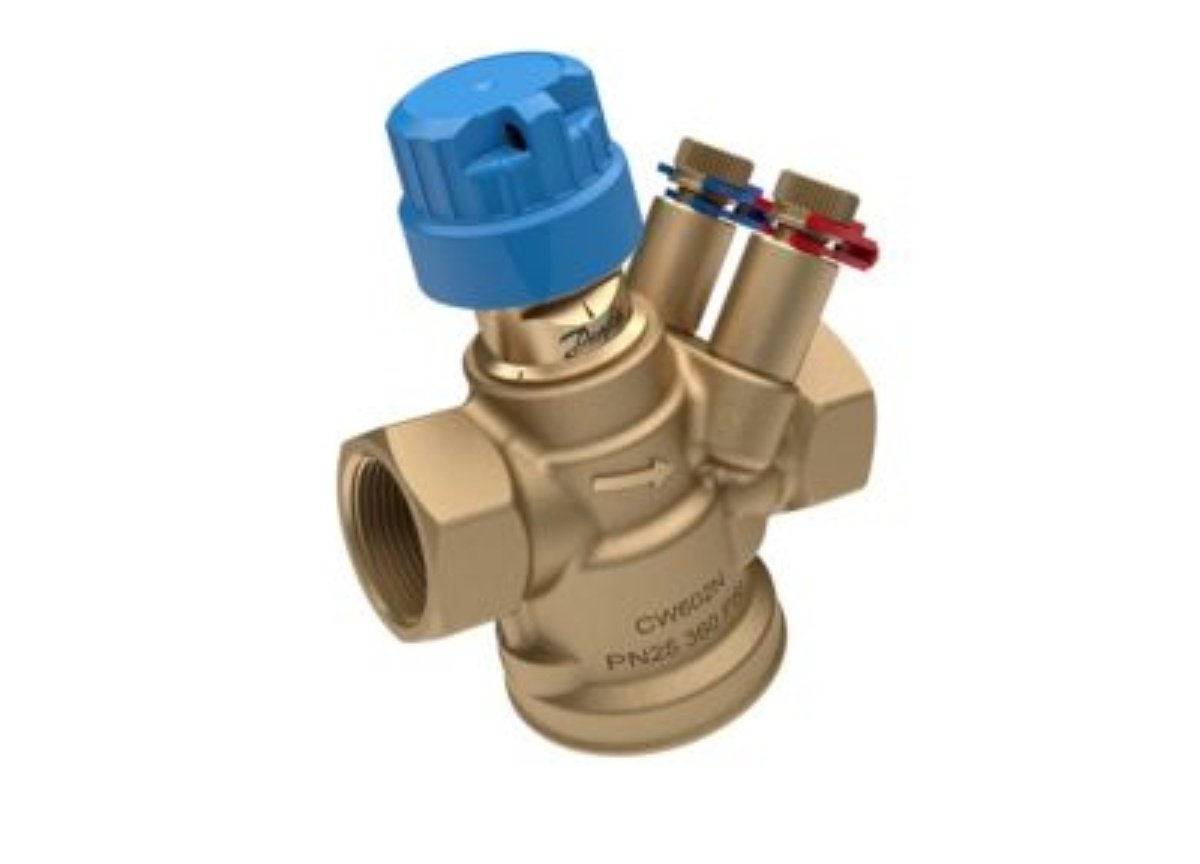

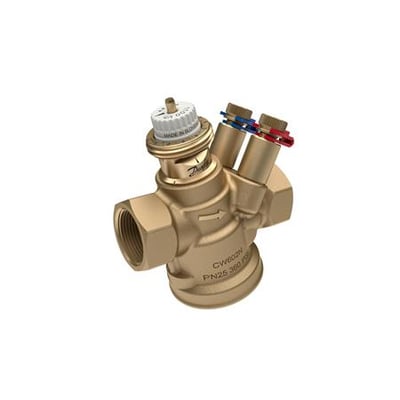

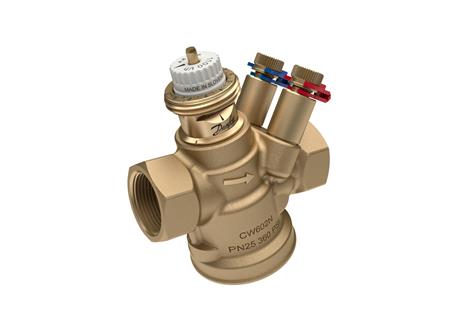

Danfoss AB-QM 4.0 DN15 reguleringsventil i messing med blå indstillingsknap, målenipler og indvendigt gevind.Danfoss AB-QM 4.0 DN15 reguleringsventil set skråt forfra med lys indstillingsdel og to målenipler.Danfoss AB-QM 4.0 DN15 reguleringsventil set tættere på med blå knap, målenipler og pil for flowretning.Danfoss AB-QM 4.0 DN15 reguleringsventil set skråt forfra med gevindåbningen og flowpilen tydeligt synlige.
PRISGARANTI
40+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11
GLS Erhverv49,00 kr.Fredag d. 6/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11
Direkte levering149,00 kr.Torsdag d. 5/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 5/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket Danfoss
Trykuafhængig Danfoss-reguleringsventil med målenipler, indbygget flowbegrænsning og indvendigt gevind. DN15, PN 25 og flow på 0,02–0,2 m³/h. Læs mere…
  • Varenr.:
    406838102
  • EAN nr.:
    5714279039580
  • Typenr.:
    003Z8300
pr. stk. inkl. moms
765,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Trykuafhængig reguleringsventil

Danfoss AB-QM 4.0 DN15 LF er en trykuafhængig reguleringsventil, også kaldet en PICV. Ventilen kombinerer regulering med automatisk flowbegrænsning og vandbalancering. Den mekaniske trykkompensation opretholder et konstant differenstryk over reguleringsventilen.

Ventilen har en lineær reguleringskarakteristik, som er uafhængig af det tilgængelige tryk. Flowet begrænses ved hjælp af en slaglængdebegrænser, der begrænser spindelens vandring. Danfoss-aktuatorer kalibrerer sig til ventilens spindelvandring. Med aktuatoren kan responsen ændres fra lineær til logaritmisk karakteristik via DIP-switches.

AB-QM kan anvendes i ventilationsaggregater, fan coils og 1-rørs varmeanlæg. I anlæg med konstant flow kan ventilen bruges som automatisk indreguleringsventil i hvert stigrør.

Tekniske oplysninger

  • Brand og serie: Danfoss AB-QM 4.0
  • Ventiltype: membranventil med trykuafhængig flowbegrænsning og regulering
  • Nominel diameter: DN15
  • Tilslutning: muffe/muffe, indvendigt gevind, 1/2" (0,5")
  • Trykklasse: PN 25; maksimalt arbejdstryk: 25 bar
  • Flowområde: 0,02–0,2 m³/h; flowværdi: 0,2
  • Indstillingsområde: 16–600 kPa; minimum differenstryk: 16 kPa; maksimalt differenstryk: 600 kPa
  • Trykkompensation: mekanisk
  • Karakteristik: lineær
  • Slaglængde: 4 mm
  • Tilslutning til betjeningselement: M30 x 1,5
  • Målenipler: ja
  • Indstilling: direkte på produktet eller via PC; ikke via NFC eller håndholdt programmeringsenhed
  • Påfyldnings- og afdrypningsventil: ikke inkluderet
  • Materiale: DZR-messing, angivet som zinkfri messing; hus og kapslinger i messing
  • Velegnet til væsker og glykol
  • Temperaturdata: medietemperatur angivet til -10 til 95 °C; kontinuerlig middeltemperatur er også angivet til -20 til 95 °C
  • Mål: længde 75 mm, højde 83,3 mm; udvendig rørdiameter 21,3 mm
  • SVHC-stof over 0,1 %: bly
  • Oprindelsesland: SI

Varenumre

  • Produktnummer: 406838102
  • Typenummer: 003Z8300
  • EAN: 5714279039580

Specifikationer

  • Varenummer:
    406838102
  • EAN nummer:
    5714279039580
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    003Z8300
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Styring/automatik
  • Arbejdstryk max:
    25bar
  • Dimension [dn]:
    15
  • DN mål:
    15
  • Egnet til væsker:
    True
  • Flow:
    0,2
  • Forindstilling volumen gennemstrømning:
    Med slaglængde begrænser
  • Gevind:
    0,5"
  • Højde:
    83.3 mm
  • Indstilling direkte på produkt:
    True
  • Indstilling med PC:
    True
  • Indstilling via håndholdt programmeringsenhed:
    False
  • Indstilling via NFC:
    False
  • Indstillingsområde:
    16-600kPa
  • Klapventil karakteristik:
    Lineær
  • Længde:
    75.0 mm
  • Maksimal middeltemperatur (kontinuerlig):
    95.0 °C
  • Materiale:
    DZR Messing
  • Materiale til hus:
    Messing
  • Materialekapslinger:
    Messing
  • Materialekvalitet:
    Zinkfri messing
  • Max. Differencetryk:
    600.0 kPa
  • Med målenippel:
    True
  • Med påfyldning-og afdrypningsventil:
    False
  • Medietemperatur max:
    95°C
  • Medietemperatur min:
    -10°C
  • Middeltemperatur (kontinuerlig):
    -20 - 95 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -10.0 °C
  • Minimum trykdifference:
    16.0 kPa
  • Nominel diameter:
    DN15
  • Slaglængde:
    4.0 mm
  • SVHC stof over 0,1%:
    Bly
  • Tilslutning:
    Muffe/muffe
  • Tilslutninger:
    Indvendig gevind metrisk
  • Tilslutnings betjeningselement:
    M30 x 1.5
  • Trykklasse:
    PN 25
  • Type:
    Membran
  • Type af trykkompensation:
    Mekanisk
  • Udvendig rørdiameter:
    21.3 mm
  • Velegnet til glycol:
    True
  • Volumestrøm:
    0.02 - 0.2 m³/h
  • Producent/forhandler:
    Danfoss
