Danfoss AB-QM 4.0 reguleringsventil, DN 15 LF, udvendigt gevind

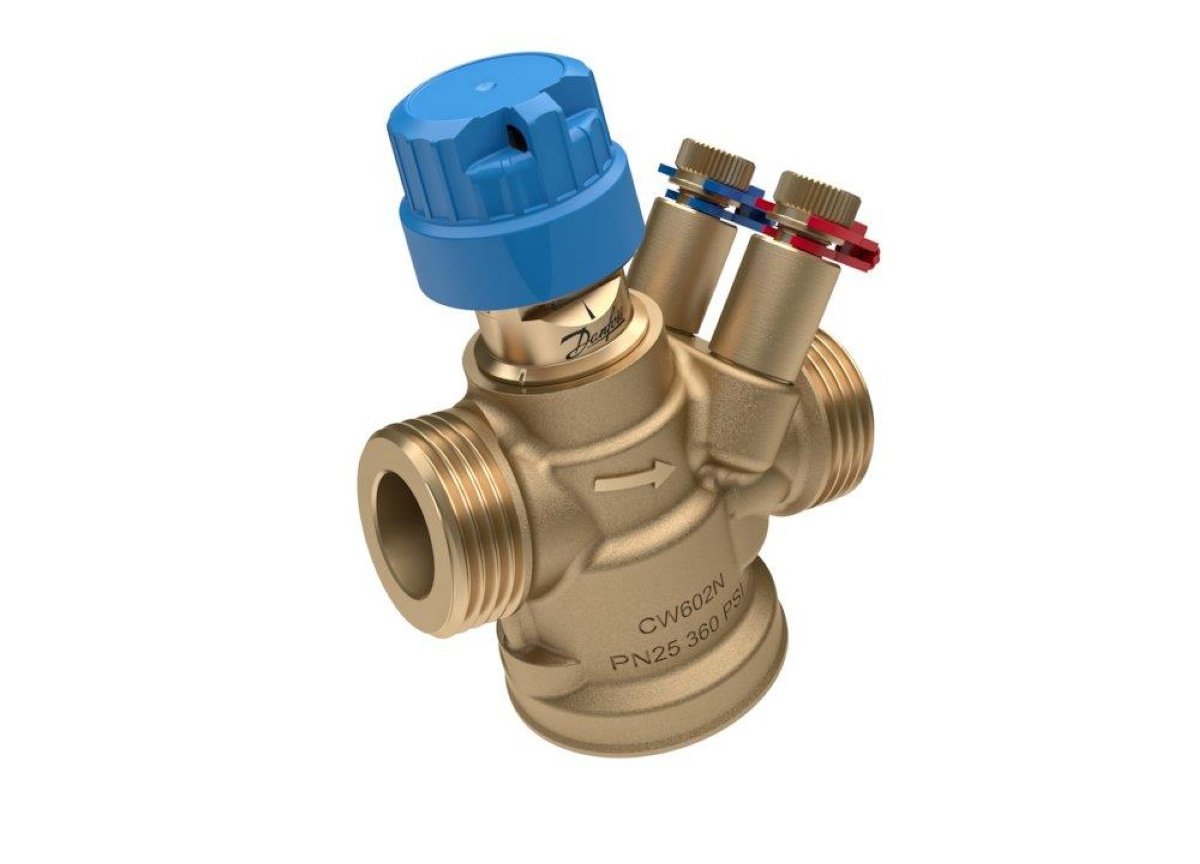

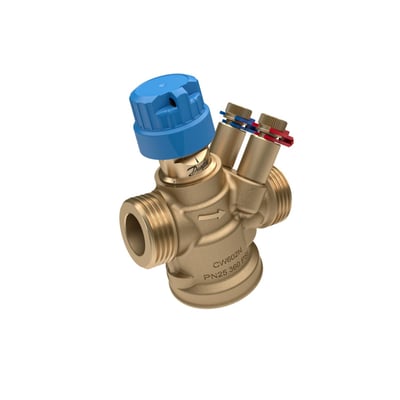

Danfoss AB-QM 4.0 DN 15 LF reguleringsventil i messing med blå betjeningsknap og målenipler.Danfoss AB-QM 4.0 DN 15 LF reguleringsventil set skråt forfra med gevindtilslutninger og blå betjeningsknap.Danfoss AB-QM 4.0 DN 15 LF reguleringsventil set fra en lavere skrå vinkel med flowpil og målenipler.
PRISGARANTI
2 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11
GLS Erhverv49,00 kr.Fredag d. 6/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11
Direkte levering149,00 kr.Torsdag d. 5/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 5/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket Danfoss
Danfoss AB-QM 4.0 DN 15 LF er en trykuafhængig reguleringsventil med flowbegrænsning, målenipler og udvendigt gevind. PN 25, -10 til 95 °C. Læs mere…
  • Varenr.:
    406838002
  • EAN nr.:
    5714279039207
  • Typenr.:
    003Z8200
pr. stk. inkl. moms
765,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Danfoss AB-QM 4.0 DN 15 LF er en trykuafhængig reguleringsventil, også kaldet en PICV (Pressure Independent Control Valve). Ventilen kombinerer regulering og automatisk vandbalance. En indbygget mekanisk trykregulator opretholder et konstant differenstryk over reguleringsventilen og begrænser flowet til den indstillede værdi.

Ventilen har lineær reguleringskarakteristik. Flowbegrænsningen indstilles ved at begrænse spindelvandringen, og karakteristikken bevares uafhængigt af indstilling og differenstryk. Med en Danfoss-aktuator kan responsen ændres fra lineær til logaritmisk ved hjælp af DIP-switche på aktuatoren.

Anvendelse

AB-QM kan anvendes i ventilationsaggregater og i systemer med konstant flow, eksempelvis fancoils og 1-rørs varmeanlæg. I sådanne systemer kan ventilen installeres som automatisk indreguleringsventil i hvert stigrør.

Tekniske specifikationer

  • Nominel diameter: DN 15, LF
  • Ventiltype: membran
  • Tilslutning: udvendigt metrisk gevind, nippel/nippel, 0,75"
  • Trykklasse: PN 25; maksimalt arbejdstryk: 25 bar
  • Minimum differenstryk: 16 kPa; maksimalt differenstryk: 600 kPa
  • Medietemperatur: -10 til 95 °C
  • Angivet flow: 0,2
  • Slaglængde: 4,0 mm
  • Tilslutning til betjeningselement: M30 x 1,5
  • Målenipler: ja
  • Indstilling direkte på produktet og via PC: ja
  • Indstilling via NFC eller håndholdt programmeringsenhed: nej
  • Velegnet til væsker og glykol
  • Påfyldnings- og afdrypningsventil: nej

Materialer og mål

  • Materiale: DZR-messing
  • Hus og materialekapslinger: messing
  • Materialekvalitet: CuZn36Pb2As (CW602N)
  • Angivet SVHC-stof over 0,1 %: bly
  • Længde: 65 mm
  • Højde: 83,3 mm
  • Udvendig rørdiameter: 15 mm

Identifikation

  • Produktnummer: 406838002
  • Typenummer: 003Z8200
  • EAN: 5714279039207

Specifikationer

  • Varenummer:
    406838002
  • EAN nummer:
    5714279039207
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    003Z8200
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Styring/automatik
  • Arbejdstryk max:
    25bar
  • Dimension [dn]:
    15
  • DN mål:
    15
  • Egnet til væsker:
    True
  • Flow:
    0,2
  • Forindstilling volumen gennemstrømning:
    Med slaglængde begrænser
  • Gevind:
    0,75"
  • Højde:
    83.3 mm
  • Indstilling direkte på produkt:
    True
  • Indstilling med PC:
    True
  • Indstilling via håndholdt programmeringsenhed:
    False
  • Indstilling via NFC:
    False
  • Klapventil karakteristik:
    Lineær
  • Længde:
    65.0 mm
  • Maksimal middeltemperatur (kontinuerlig):
    95.0 °C
  • Materiale:
    DZR Messing
  • Materiale til hus:
    Messing
  • Materialekapslinger:
    Messing
  • Materialekvalitet:
    CuZn36Pb2As (CW602N)
  • Max. Differencetryk:
    600.0 kPa
  • Med målenippel:
    True
  • Med påfyldning-og afdrypningsventil:
    False
  • Medietemperatur max:
    95°C
  • Medietemperatur min:
    -10°C
  • Middeltemperatur (kontinuerlig):
    - °C
  • Minimal mellemtemperatur (kontinuerlig):
    -10.0 °C
  • Minimum trykdifference:
    16.0 kPa
  • Nominel diameter:
    DN15
  • Slaglængde:
    4.0 mm
  • SVHC stof over 0,1%:
    Bly
  • Tilslutning:
    Nippel/nippel
  • Tilslutninger:
    Udvendig gevind metrisk
  • Tilslutnings betjeningselement:
    M30 x 1.5
  • Trykklasse:
    PN 25
  • Type:
    Membran
  • Type af trykkompensation:
    Mekanisk
  • Udvendig rørdiameter:
    15.0 mm
  • Velegnet til glycol:
    True
  • Volumestrøm:
    - m³/h
  • Producent/forhandler:
    Danfoss
