Danfoss AB-QM 4.0 DN20 HF, reguleringsventil med målenipler, indvendigt gevind, 3/4", PN 25

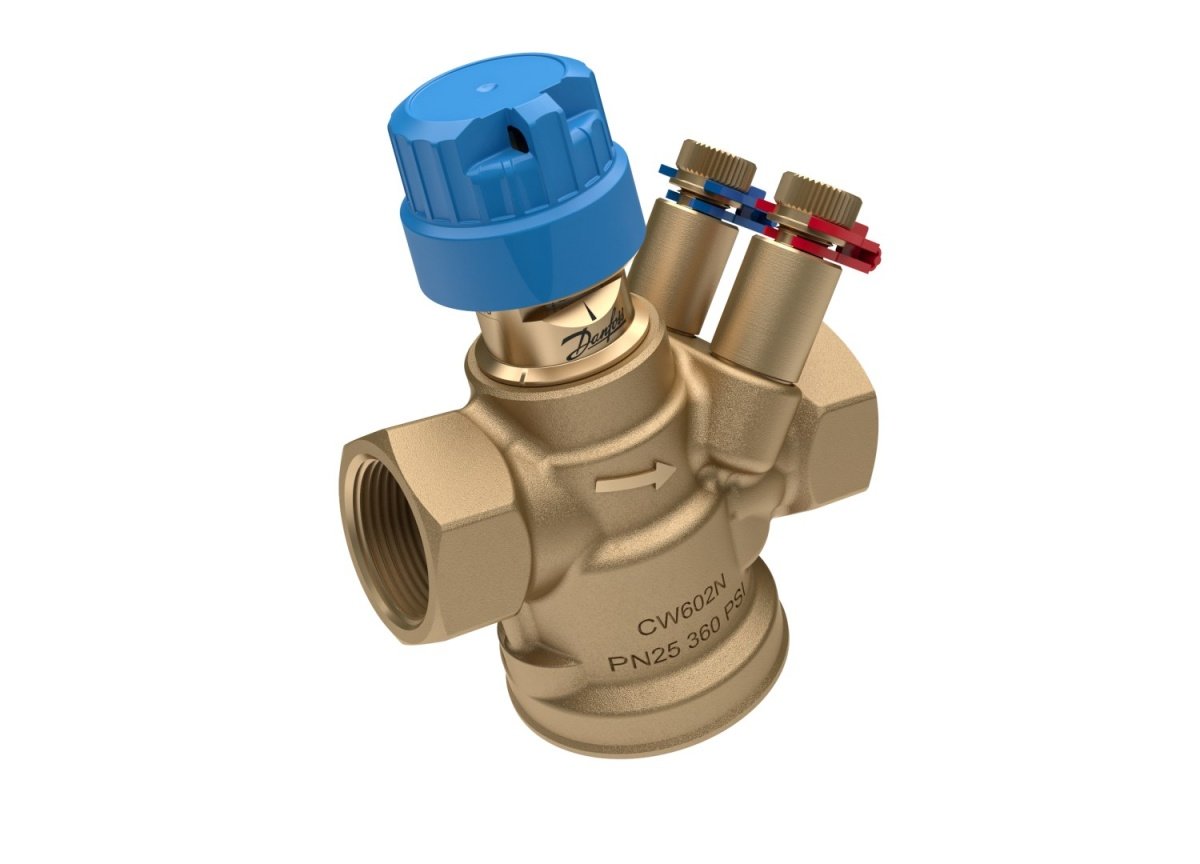

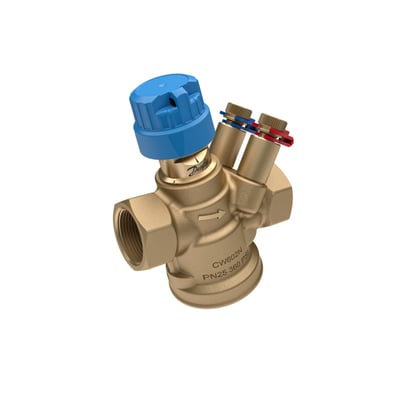

Danfoss AB-QM 4.0 DN20 HF-reguleringsventil i messing med blå top, indvendigt gevind og målenipler.Danfoss AB-QM 4.0 DN20 HF-reguleringsventil set skråt med lys topdel og to målenipler.Danfoss AB-QM 4.0 DN20 HF-reguleringsventil set skråt med fremhævet gevindåbning, blå top og flowpil.
PRISGARANTI
1 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Danfoss
Trykuafhængig Danfoss AB-QM DN20-reguleringsventil med målenipler, indvendigt gevind, PN 25 og mekanisk flowbegrænsning. Læs mere…
  • Varenr.:
    406838119
  • EAN nr.:
    5714279039818
  • Typenr.:
    003Z8304
pr. stk. inkl. moms
962,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Danfoss AB-QM 4.0 DN20 HF er en trykuafhængig reguleringsventil (PICV), der kombinerer regulering og automatisk flowbegrænsning. En indbygget trykregulator opretholder et konstant differenstryk over reguleringsventilen. Ventilen har lineær reguleringskarakteristik, som er uafhængig af det tilgængelige tryk og ikke påvirkes af lav ventilautoritet.

Flowet begrænses ved hjælp af en slaglængdebegrænser, som begrænser ventilens spindelvandring. Sammen med en Danfoss-aktuator kalibreres reguleringen til ventilens spindelvandring, så den lineære karakteristik bevares ved forskellige indstillinger og differenstryk.

Funktion og anvendelse

Med en Danfoss-aktuator kan reguleringskarakteristikken ændres fra lineær til logaritmisk (procentvis) ved at ændre DIP-switch-indstillingen på aktuatoren. Den logaritmiske karakteristik kan anvendes i ventilationsaggregater, hvor der ønskes en karakteristik med ens procentdel i reguleringssløjfen.

Ventilen kan anvendes i systemer med konstant flow i fancoils og i 1-rørs varmeanlæg. I sådanne anlæg kan den installeres som automatisk indreguleringsventil i hvert stigrør, hvor flowet begrænses til den indstillede værdi.

Tekniske specifikationer

  • Nominel diameter: DN20
  • Ventiltype: membran
  • Tilslutning: muffe/muffe med indvendigt gevind
  • Gevindmål: 0,75" (3/4"); tilslutningen er også angivet som indvendigt gevind metrisk
  • Trykklasse: PN 25; maksimalt arbejdstryk: 25 bar
  • Minimum differenstryk: 25 kPa
  • Maksimalt differenstryk: 600 kPa
  • Medietemperatur: -10 °C til 95 °C
  • Flowværdi: 1,9
  • Slaglængde: 4 mm
  • Tilslutning til betjeningselement: M30 x 1,5
  • Længde: 85 mm; højde: 110,1 mm
  • Udvendig rørdiameter: 20 mm
  • Materiale: DZR-messing. Hus og materialekapslinger er angivet som messing; materialekvalitet CuZn36Pb2As (CW602N)
  • Mekanisk trykkompensation
  • Med målenipler
  • Forindstilling af volumenflow via slaglængdebegrænser
  • Velegnet til væsker og glykol
  • Indstilling kan foretages direkte på produktet eller via PC. Indstilling via NFC eller håndholdt programmeringsenhed er ikke understøttet
  • Har ikke påfyldnings- og afdrypningsventil
  • SVHC-stof angivet over 0,1 %: bly
  • Produktnummer: 406838119
  • Typenummer: 003Z8304
  • EAN: 5714279039818
  • Oprindelsesland angivet med landekode: SI

Specifikationer

  • Varenummer:
    406838119
  • EAN nummer:
    5714279039818
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    003Z8304
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Styring/automatik
  • Arbejdstryk max:
    25bar
  • DN mål:
    20
  • Egnet til væsker:
    Ja
  • Flow:
    1,9
  • Forindstilling volumen gennemstrømning:
    Med slaglængde begrænser
  • Gevind:
    0,75"
  • Højde:
    110.1 mm
  • Indstilling direkte på produkt:
    Ja
  • Indstilling med PC:
    Ja
  • Indstilling via håndholdt programmeringsenhed:
    Nej
  • Indstilling via NFC:
    Nej
  • Klapventil karakteristik:
    Lineær
  • Længde:
    85.0 mm
  • Maksimal middeltemperatur (kontinuerlig):
    95.0 °C
  • Maksimal trykdifferens:
    600.0 kPa
  • Materiale:
    DZR Messing
  • Materiale til hus:
    Messing
  • Materialekapslinger:
    Messing
  • Materialekvalitet:
    CuZn36Pb2As (CW602N)
  • Max. Differencetryk:
    600.0 kPa
  • Med målenippel:
    Ja
  • Med påfyldning-og afdrypningsventil:
    Nej
  • Medietemperatur max:
    95°C
  • Medietemperatur min:
    -10°C
  • Minimal mellemtemperatur (kontinuerlig):
    -10.0 °C
  • Minimum trykdifference:
    25.0 kPa
  • Nominel diameter:
    DN20
  • Slaglængde:
    4.0 mm
  • SVHC stof over 0,1%:
    Bly
  • Tilslutning:
    Muffe/muffe
  • Tilslutninger:
    Indvendig gevind metrisk
  • Tilslutnings betjeningselement:
    M30 x 1.5
  • Trykklasse:
    PN 25
  • Type:
    Membran
  • Type af trykkompensation:
    Mekanisk
  • Udvendig rørdiameter:
    20.0 mm
  • Velegnet til glycol:
    Ja
  • Producent/forhandler:
    Danfoss
