Danfoss AB-QM 4.0, DN 20 HF, reguleringsventil med udvendigt gevind, 1"

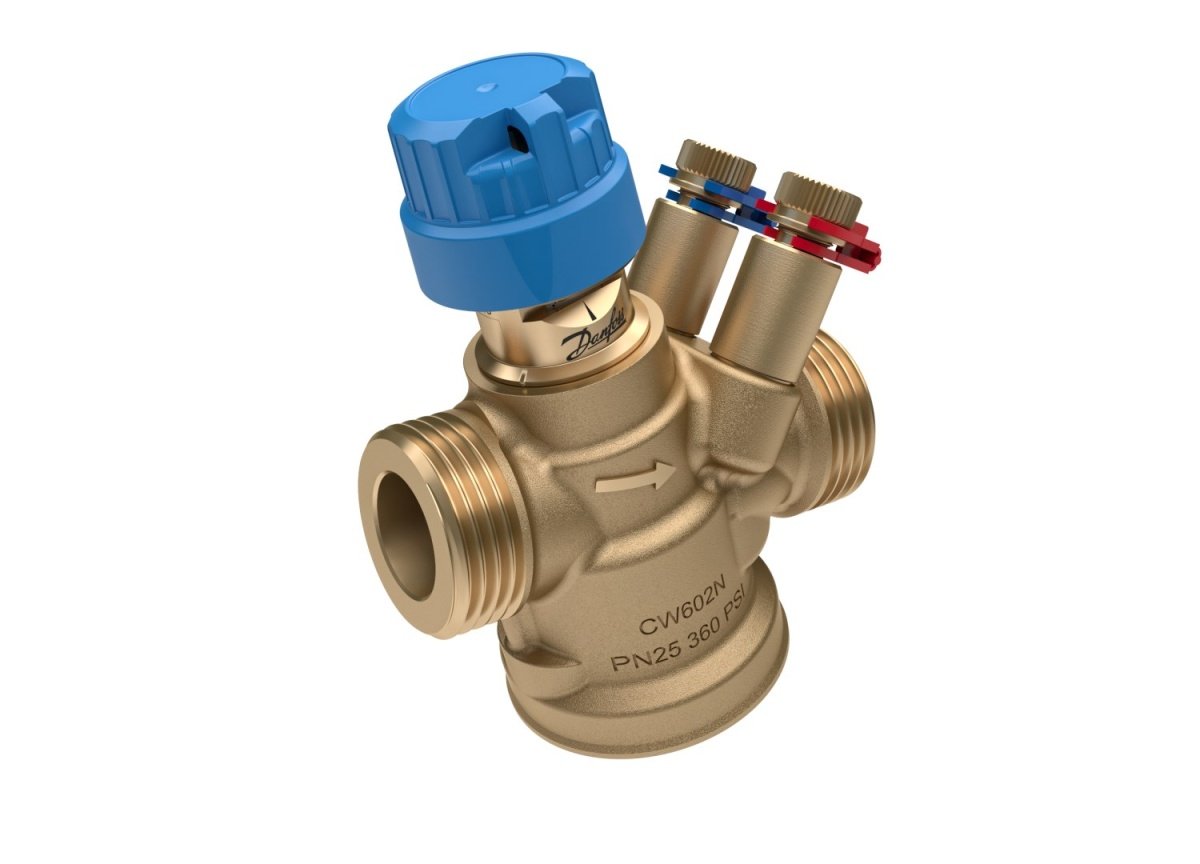

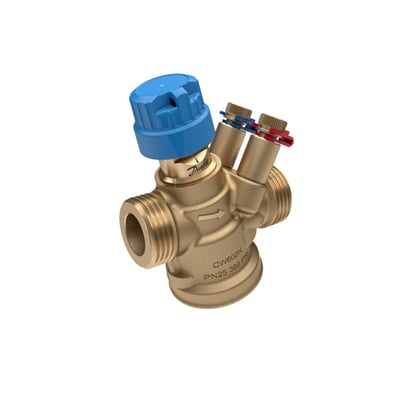

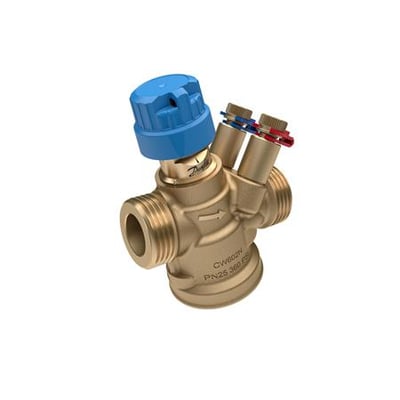

Danfoss AB-QM 4.0 DN 20-reguleringsventil i messing med blå indstillingsknap og to målenipler, set skråt forfra.Danfoss AB-QM 4.0 DN 20-reguleringsventil med blå indstillingsknap og målenipler, set lidt mere forfra.Danfoss AB-QM 4.0 DN 20-reguleringsventil i messing, vist tættere på med gevindtilslutninger og målenipler.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11
GLS Erhverv49,00 kr.Fredag d. 6/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11
Direkte levering149,00 kr.Torsdag d. 5/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 5/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket Danfoss
Trykuafhængig Danfoss AB-QM 4.0-reguleringsventil, DN 20, med målenipler, lineær karakteristik og mekanisk trykkompensation. Læs mere…
  • Varenr.:
    406838019
  • EAN nr.:
    5714279039351
  • Typenr.:
    003Z8204
pr. stk. inkl. moms
962,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Danfoss AB-QM 4.0 er en trykuafhængig reguleringsventil af typen PICV (Pressure Independent Control Valve). Ventilen kombinerer regulering og automatisk vandbalance. Den indbyggede mekaniske trykregulator opretholder et konstant differenstryk over reguleringsventilen, og flowet begrænses ved hjælp af en slaglængdebegrænser.

Ventilen har lineær reguleringskarakteristik, som bevares uafhængigt af indstilling og differenstryk. Med en kompatibel Danfoss-aktuator kan karakteristikken ændres fra lineær til logaritmisk via aktuatorens DIP-switche. Aktuatoren kalibrerer sig til ventilens spindelvandring. Ventilen kan anvendes i ventilationsaggregater, fancoils og 1-rørs varmeanlæg, herunder som automatisk indreguleringsventil i stigrør ved systemer med konstant flow.

Tekniske oplysninger

  • Nominel diameter: DN 20
  • Tilslutning: udvendigt gevind, 1", nippel/nippel
  • Tilslutning til betjeningselement: M30 x 1,5
  • Ventiltype: membran
  • Materiale: DZR-messing; hus og materialekapslinger i messing
  • Materialekvalitet: CuZn36Pb2As (CW602N)
  • Trykklasse: PN 25
  • Maksimalt arbejdstryk: 25 bar
  • Maksimalt differenstryk: 600 kPa
  • Minimum differenstryk: 25 kPa
  • Medietemperatur: -10 °C til 95 °C
  • Slaglængde: 4,0 mm
  • Længde: 82 mm; højde: 110,1 mm
  • Udvendig rørdiameter: 20 mm
  • Angivet flow: 1,9; volumenstrøm i m³/h er ikke angivet i produktdata
  • Med målenipler
  • Egnet til væsker og glycol
  • Indstilling direkte på produktet eller via PC; ikke via NFC eller håndholdt programmeringsenhed
  • Uden påfyldnings- og afdrypningsventil
  • Produktdata angiver bly som SVHC-stof over 0,1 %

Identifikation

  • Produktnummer: 406838019
  • Typenummer: 003Z8204
  • EAN: 5714279039351

Specifikationer

  • Varenummer:
    406838019
  • EAN nummer:
    5714279039351
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    003Z8204
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Styring/automatik
  • Arbejdstryk max:
    25bar
  • Dimension [dn]:
    20
  • DN mål:
    20
  • Egnet til væsker:
    True
  • Flow:
    1,9
  • Forindstilling volumen gennemstrømning:
    Med slaglængde begrænser
  • Gevind:
    1"
  • Højde:
    110.1 mm
  • Indstilling direkte på produkt:
    True
  • Indstilling med PC:
    True
  • Indstilling via håndholdt programmeringsenhed:
    False
  • Indstilling via NFC:
    False
  • Klapventil karakteristik:
    Lineær
  • Længde:
    82.0 mm
  • Maksimal middeltemperatur (kontinuerlig):
    95.0 °C
  • Materiale:
    DZR Messing
  • Materiale til hus:
    Messing
  • Materialekapslinger:
    Messing
  • Materialekvalitet:
    CuZn36Pb2As (CW602N)
  • Max. Differencetryk:
    600.0 kPa
  • Med målenippel:
    True
  • Med påfyldning-og afdrypningsventil:
    False
  • Medietemperatur max:
    95°C
  • Medietemperatur min:
    -10°C
  • Middeltemperatur (kontinuerlig):
    - °C
  • Minimal mellemtemperatur (kontinuerlig):
    -10.0 °C
  • Minimum trykdifference:
    25.0 kPa
  • Nominel diameter:
    DN20
  • Slaglængde:
    4.0 mm
  • SVHC stof over 0,1%:
    Bly
  • Tilslutning:
    Nippel/nippel
  • Tilslutninger:
    Udvendig gevind metrisk
  • Tilslutnings betjeningselement:
    M30 x 1.5
  • Trykklasse:
    PN 25
  • Type:
    Membran
  • Type af trykkompensation:
    Mekanisk
  • Udvendig rørdiameter:
    20.0 mm
  • Velegnet til glycol:
    True
  • Volumestrøm:
    - m³/h
  • Producent/forhandler:
    Danfoss
