Fordelingsboks Wago WINSTA, indbygget DALI-relæ

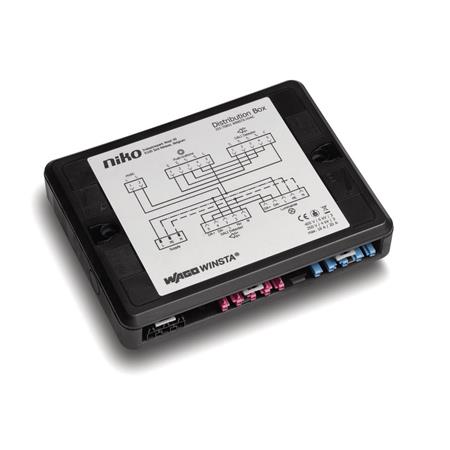

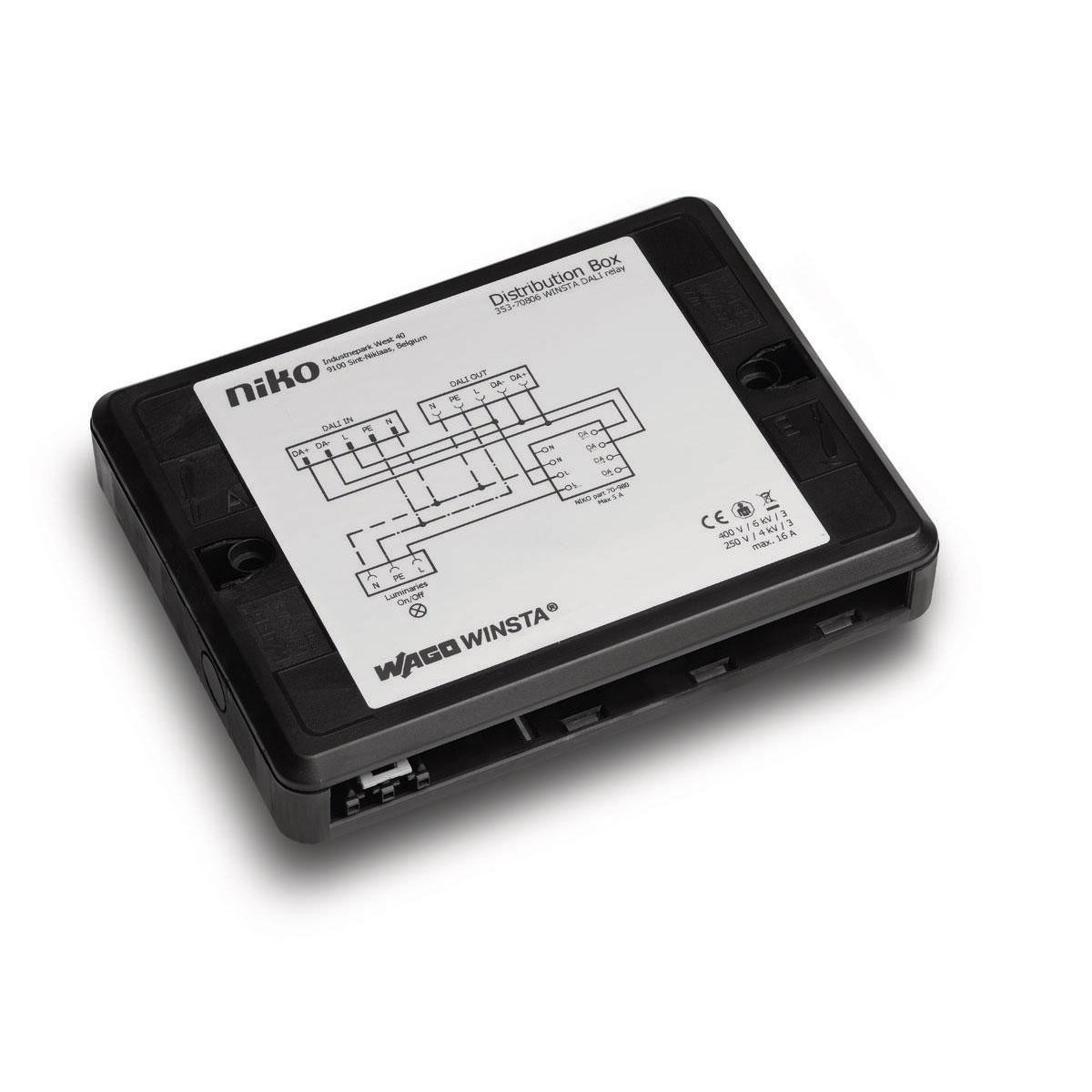

Niko Wago WINSTA-fordelingsboks med indbygget DALI-relæ, set skråt ovenfra med tilslutningsdiagram på låget.Niko Wago WINSTA-fordelingsboks med indbygget DALI-relæ, set skråt forfra med farvede stik synlige langs kanten.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv49,00 kr.Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Niko
Fordelingsboks med indbygget DALI-relæ til HVAC-integration og styring af ikke-dæmpbare 230 V-armaturer via DALI-bus. Læs mere…
  • Varenr.:
    3467606837
  • EAN nr.:
    5413736388888, 5413736388963
  • Typenr.:
    353-70801, 353-70806
pr. stk. inkl. moms
963,00 kr.

Måske interessant?

Se alt fra mærket
Se hele serien

Beskrivelse

Fordelingsboksen giver mulighed for integration med ventilation/HVAC-anlæg og styring af ikke-dæmpbare armaturer, der er tilsluttet eksternt på DALI-bussen. Den anvendes sammen med P48 DALI-2-mastersensorer og to WAGO WINSTA MIDI-kabler med stik, type 353-651421-2 og 353-751421-2.

Funktion og kompatibilitet

  • Indbygget DALI-relæ til ikke-dæmpbare 230 V-armaturer.
  • Velegnet til installation sammen med DALI-2 BMS-systemer.
  • Kan anvendes sammen med Niko-fordelingsboksene 353-70801 HVAC, 353-70802 On/Off og 353-70803 standby.
  • Installationen kan udvides med Wago WINSTA-fordelingsboks 353-70804 til flugt- og fællesadgangsveje samt forsamlingslokaler.
  • Installation i 2 grupper.

Tilslutning og installation

Nødvendige eksterne stik medfølger til 230 V-forsyning, eksterne 230 V-tryk og forbindelse til ventilation/HVAC-anlæg. Til relæfunktionen medfølger også det nødvendige eksterne stik til ikke-dæmpbare 230 V-armaturer. Stikkene er mekanisk kodede, så de ikke kan kobles forkert sammen, og låsningen er integreret i plug-in-stikket.

Tekniske specifikationer

  • Kapslingsklasse: IP20.
  • Mærkespænding: 250 V.
  • Mærkestrøm: 25 A.
  • Mærkestrøm for armatur: 16 A.
  • 4 indgange, 2 udgange og 6 poler.
  • Nominel impulsspænding: 4 kV.
  • Forureningsgrad: 3.
  • Mål: 145 mm lang, 190 mm bred og 30 mm høj.
  • Kontaktmateriale: CuSn. Kapslingsmateriale: polyamid (PA).
  • Maks. kontinuerlig temperatur for kontaktdel: 85 °C. Maks. kontinuerlig temperatur for trækaflastning: 85 °C.
  • Faseudtag: valgbar. Gennemgangsmodstand: 0,25 mΩ.
  • Halogenfri.
  • Farvekodning/kontaktindsats, polmærkning, overfladebehandlede kontakter, farve på separat adapter og type af integreret switch er angivet som “Andet”.
  • Brandbelastning: 17,767 kWh.

Varenumre

Produktnummer: 3467606837. Typebetegnelser: 353-70801 og 353-70806. EAN-numre: 5413736388888 og 5413736388963.

Specifikationer

  • Varenummer:
    3467606837
  • EAN nummer:
    5413736388888, 5413736388963
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    353-70801, 353-70806
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal indgange:
    4.0
  • Antal poler:
    6.0
  • Antal udgange:
    2.0
  • Brandbelastning:
    17.767 kWh
  • Bredde:
    190.0 mm
  • Farve separat adapter:
    Andet
  • Farvekodning/kontaktindsats:
    Andet
  • Faseudtag:
    Valgbar
  • Fordeler:
    Fordelerblok
  • Forureningsgrad:
    3.0
  • Gennemgangsmodstand:
    0.25 mOhm
  • Halogenfri:
    True
  • Højde:
    30.0 mm
  • Kapslingsklasse IP:
    IP20
  • kontaktmateriale:
    CuSn
  • Længde:
    145.0 mm
  • Låsemetode:
    Integreret i plug-in-stik
  • Mærkespænding:
    250.0 V
  • Mærkestrøm:
    25.0 A
  • Mærkestrøm for armatur:
    16.0 A
  • Maks. Kontinuerlig temperatur trækaflastning:
    85.0 °C
  • Materialekapslinger:
    Polyamid (PA)
  • Max. Kontinuerlig temperatur kontaktdel:
    85.0 °C
  • Mekanisk kodning:
    True
  • Nominel impulsspænding:
    4.0 kV
  • Overfladebehandlede kontakter:
    Andet
  • Pol-mærkning:
    Andet
  • Type integreret switch:
    Andet
  • Serie:
    Dali
  • Producent/forhandler:
    Niko
