Forsyningskabel FXQJ EMC 3x6+6, Dca, sort, T500 - pr. meter

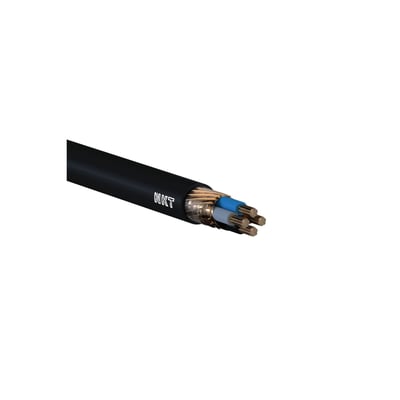

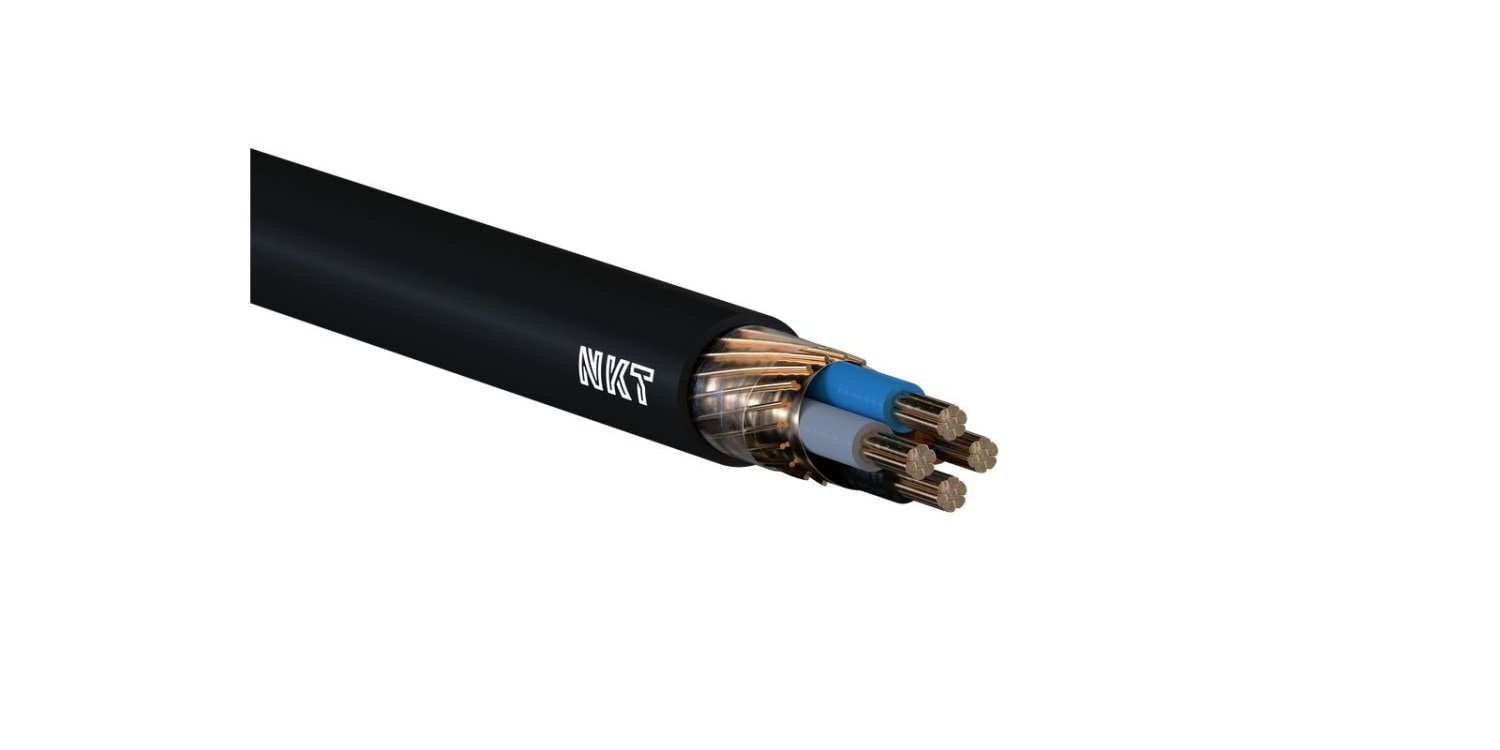

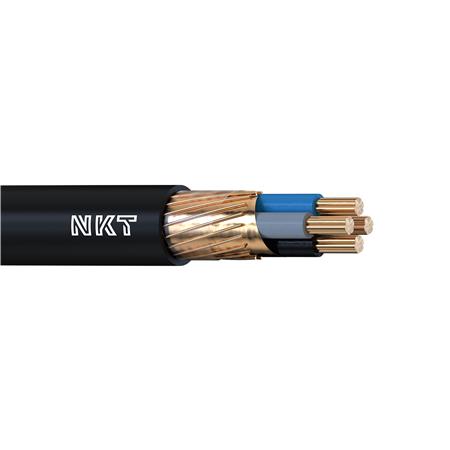

NKT FXQJ EMC forsyningskabel 3x6+6 med sort rund yderkappe, synlig kobberskærm og blotlagte ledere.NKT FXQJ EMC forsyningskabel 3x6+6 set vandret fra siden med afisoleret ende og synlige kobberledere.
Skaffevare
Levering til din adresse 99,00 kr. (leveres fredag d. 27/11 - torsdag d. 10/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Fredag d. 27/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket NKT
Rundt, skærmet kobberkabel med 3 ledere på 6 mm² og koncentrisk kobberleder på 6 mm². Til fast installation inde og ude, i jord, vand og rør. Læs mere…
  • Varenr.:
    3033401097
  • EAN nr.:
    7394479021776
  • Typenr.:
    112726002D0500
pr. meter inkl. moms
168,00 kr.

Måske interessant?

Beskrivelse

Anvendelse

FXQJ EMC er beregnet til permanent installation inden- og udendørs, i jord, i vand og i rør. Ved pløjning skal der udvises forsigtighed. Ved installationstemperaturer under 0 °C bør der også udvises forsigtighed; den angivne minimuminstallationstemperatur er -20 °C.

FXQJ er registreret i databasen for byggeprodukter, som kan anvendes i byggeri med Svanemærket.

Konstruktion

  • 3 flertrådede, glødede kobberledere, klasse 2, med et nominelt ledertværsnit på 6 mm². Lederne er runde med blank overflade.
  • Lederisoleringen er angivet som PEX (XLPE) og polyolefin i produktdataene.
  • Farvemærkning for 3 ledere: brun, sort og grå. Den generelle konstruktionsbeskrivelse angiver også blå, brun, sort og grå for 4-lederkabler. Lederne er mærket efter HD 308 S2.
  • Kobberfolie og skærm af glødet kobbertråd med modspiral af kobber. Den koncentriske kobberleder har et nominelt tværsnit på 6 mm².
  • Sort, halogenfri og flammehæmmende yderkappe af polyolefin. Kablet er rundt og har en udvendig diameter på 15 mm.
  • Der er ikke beskyttelseslag eller armering/forstærkning.

Elektriske og mekaniske data

  • Mærkespænding: 0,6/1 kV (U0: 0,6 kV, U: 1,0 kV).
  • Maksimal ledertemperatur ved kontinuerlig drift: 90 °C. Maksimal kortslutningstemperatur: 250 °C.
  • Minimum bøjeradius ved permanent oplægning: 120 mm, svarende til 8 x D.
  • Maksimalt tilladeligt træk i lederen: 50 N/mm².
  • Ledningsmodstand ved 20 °C: 3,08 Ohm/km. Vægt: 410 kg/km.
  • Eksempel på mærkning: FXQJ 0,6/1 kV 4x25/16 samt metermærkning.

Brandegenskaber og standarder

Kablet er halogenfrit og flammehæmmende. Ifølge produktbeskrivelsen udsendes der ved brand røg uden korroderende gasser og med lav røgtæthed. Røgudviklingen er angivet som lav efter IEC 61034-2, mens CPR-røgklasse s2 er angivet som middel røgudvikling.

  • CPR-klasse: Dca-s2, d2, a2. d2 er angivet som flammende dråber eller partikler i mere end 10 sekunder.
  • Halogenfri efter IEC 60754-1, IEC 60754-2 og IEC 60754-3.
  • Flammehæmmende efter IEC 60332-1-2.
  • Ikke angivet som flammehæmmende efter IEC 60332-3-21, -22, -23, -24 eller -25.
  • Kredsløbsintegritet efter IEC 60331-1, IEC 60331-2 og IEC 60331-3: Ingen.
  • Lavspændingsdirektivet: Ja. RoHS: Ja. REACH: Ja.

Øvrige produktoplysninger

Produktdataene angiver, at kablet ikke er oliebestandigt og ikke har blykappe, tilledning, indvendigt halvledende lag, ydre ledende lag, ledende belægning, fiberoptiske elementer eller lamineret kappe. Der er ikke angivet langsgående vandtætte ledere, langsgående vandtæt skærm eller tværgående vandtæthed. Kablet har ikke gnaverbeskyttelse eller beskyttelsesleder.

Det er ikke angivet som egnet til mellemspænding eller højspænding og er ikke certificeret til flyvepladsbelysning eller installation på skib. Feltet for egnethed som installationskabel er angivet som nej, mens anvendelsesbeskrivelsen angiver permanent installation.

Specifikationer

  • Varenummer:
    3033401097
  • EAN nummer:
    7394479021776
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    112726002D0500
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal ledere:
    3.0
  • Armering/forstærkning:
    Ingen
  • Beskyttelseslag:
    Ingen
  • Blykappe:
    Nej
  • Certificeret som flyvepladsbelysningskabel:
    Nej
  • Certificeret til installation på skib:
    Nej
  • Egnet som installationskabel:
    Nej
  • Euro-klasse flammende dråber / partikler i henhold til EN 13501-6:
    d2 (flammende dråber/partikler >10 sekunder)
  • Euro klasse surhedsgrad i henhold til EN 13501-6:
    a2
  • Farve:
    Sort
  • Farve yderkappe:
    Sort
  • Fiberoptiske elementer:
    Nej
  • Flammehæmmende i henhold til IEC 60332-1-2:
    Ja
  • Flammehæmmende i henhold til IEC 60332-3-21 (Cat A F/R):
    Nej
  • Flammehæmmende i henhold til IEC 60332-3-22 (Cat A):
    Nej
  • Flammehæmmende i henhold til IEC 60332-3-23 (Cat B):
    Nej
  • Flammehæmmende i henhold til IEC 60332-3-24 (Cat C):
    Nej
  • Flammehæmmende i henhold til IEC 60332-3-25 (Cat D):
    Nej
  • Halogenfri i henhold til IEC 60754-3:
    Ja
  • Halogenfri i henhold til IEC 60754-1:
    Ja
  • Halogenfri (i henhold til IEC 60754-2):
    Ja
  • Indvendig halvledende lag:
    Nej
  • Kabel geometri?:
    Rund
  • Koncentrisk leder:
    Kobber
  • Kredsløbsintegritet i henhold til IEC 60331-3:
    Ingen
  • Kredsløbsintegritet i henhold til IEC 60331-1:
    Ingen
  • Kredsløbsintegritet i henhold til IEC 60331-2:
    Ingen
  • Lamineret kappe:
    Nej
  • Langsgående vandtætte ledere:
    Nej
  • Lav røgudvikling i.h.t. IEC 61034-2:
    Ja
  • Ledende belægning:
    Nej
  • Leder isolation:
    PEX
  • Leder overflade:
    Blank
  • Lederform:
    Rund
  • Lederisolering:
    Polyolefin
  • Lederklasse:
    Klasse 2 = fåtrådet
  • Ledermærkning:
    Farve
  • Ledermateriale:
    Kobber
  • Ledningsmodstand ved 20 °C:
    3.08 Ohm/km
  • Mærkespænding U0:
    0.6 kV
  • Mærking af ledere iflg. HD 308 S2:
    Ja
  • Materiale ydre beklædning:
    Polyolefin
  • Med beskyttelsesleder:
    Nej
  • Med gnaverbeskyttelse:
    Nej
  • Min. Tilladte bøjningsradius, permanent:
    120.0 mm
  • Nominel diameter:
    15 mm
  • Nominel koncentrisk ledertværsnit:
    6.0 mm²
  • Nominel ledertværsnit:
    6.0 mm²
  • Nominel spænding U:
    1.0 kV
  • Oliebestandig (i.h.t. IEC 60811 til 404):
    Nej
  • Reaktionsklasse brand i henhold til EN 13501-6:
    Dca
  • Skærm:
    Ja
  • Skærm langsgående vandtæt:
    Nej
  • Smoke development class according to EN 13501-6:
    s2 (middel røgudvikling)
  • Specifikation kerneisolering:
    XLPE
  • Specifikation materiale ydre kappe:
    Andet
  • Tilladelig max. ledertemperatur:
    90.0 °C
  • Tilledning:
    Nej
  • Tværgående vandtæthed:
    Nej
  • Udvendig diameter:
    15.0 mm
  • Undergrund:
    Ja
  • Vægt:
    410.0 kg/km
  • Velegnet som højspændingskabel:
    Nej
  • Velegnet som mellemspændingskabel:
    Nej
  • Ydre ledende lag:
    Nej
  • Producent/forhandler:
    NKT
