- Varenr.:3033401932
- EAN nr.:7394479022056
- Typenr.:112726016D0500
Måske interessant?
Beskrivelse
Anvendelse
FXQJ EMC er beregnet til permanent installation inden- og udendørs, i jorden, i vand og i rør. Ved pløjning skal der udvises forsigtighed. Leverandørbeskrivelsen angiver, at kablet ved brand afgiver røg uden korroderende gasser og med lav røgtæthed. FXQJ er registreret i databasen for byggeprodukter, der kan anvendes i Svanemærket byggeri.
Konstruktion

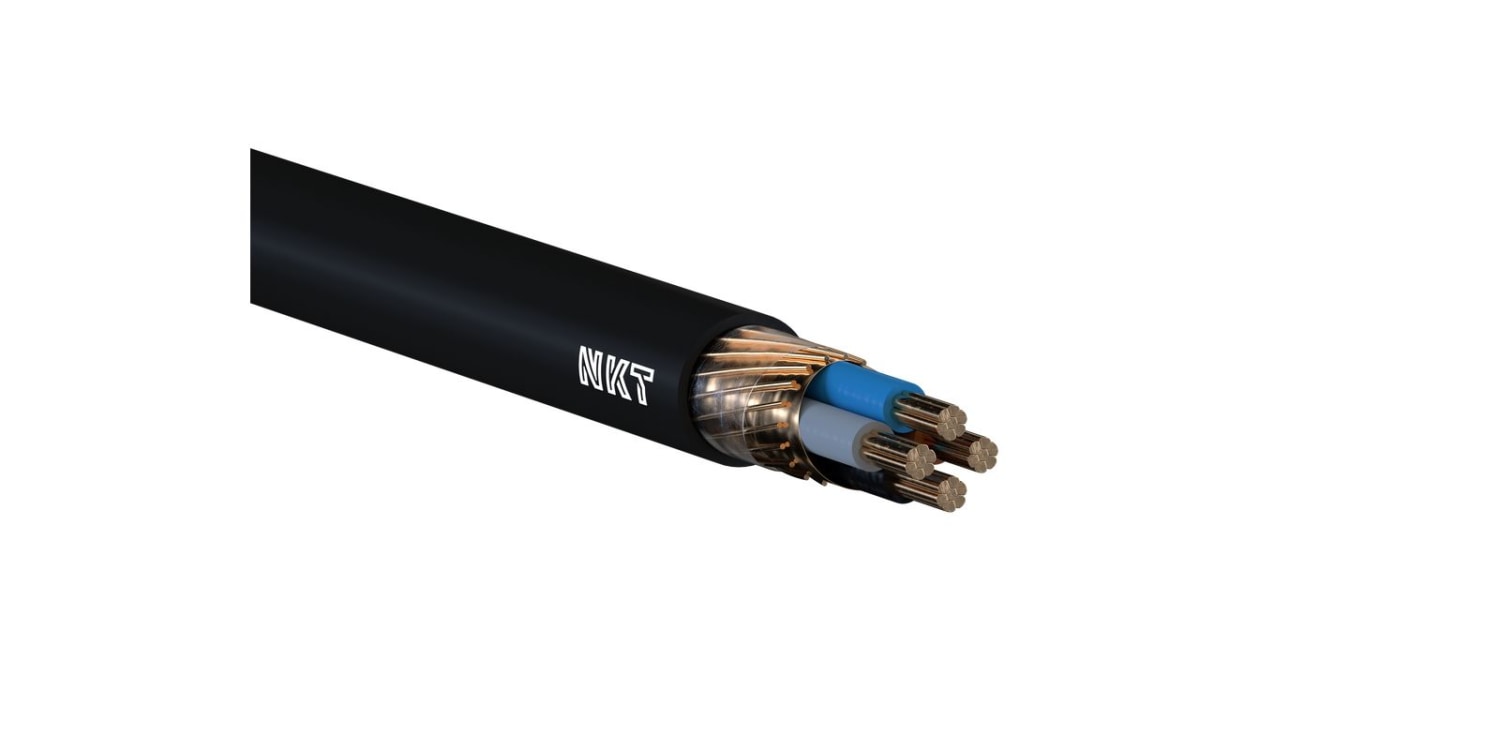

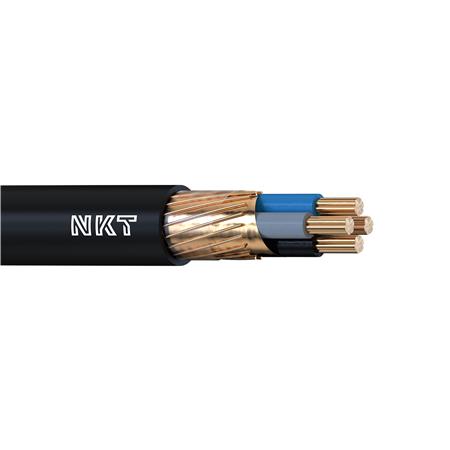

Kablet har fire rundtrådede kobberledere på 10 mm² samt en koncentrisk kobberleder på 10 mm². Lederne er blanke og flertrådede, glødede kobberledere i klasse 2 efter IEC 60228. Der er skærm med kobberfolie og glødet kobbertråd med modspiral af kobber. Kablet er rundt, sort og uden armering eller forstærkning.
Kerneisoleringen er angivet som PEX og XLPE; attributdata angiver også polyolefin under lederisolering. Yderkappen er af brandhæmmende polyolefin. Lederfarver for 4-lederkablet er blå, brun, sort og grå. Lederidentifikation følger HD 308 S2. Den generelle konstruktionsbeskrivelse angiver desuden 3-lederfarverne brun, sort og grå samt runde ledere fra 2,5–50 mm² og sektorformede ledere fra 70–240 mm².
Tekniske data
- Mærkespænding: 0,6/1 kV (U0: 0,6 kV, U: 1,0 kV)
- Maksimal ledertemperatur ved kontinuerlig drift: 90 °C
- Maksimal kortslutningstemperatur: 250 °C
- Minimum installationstemperatur: -20 °C. Ved temperaturer under 0 °C skal der udvises forsigtighed.
- Minimum permanent bøjeradius: 147 mm; leverandørens konstruktionsdata angiver også 8 × D.
- Maksimalt tilladeligt træk i lederen: 50 N/mm²
- Udvendig diameter: 18,41 mm; nominel diameter: 18,4 mm
- Ledningsmodstand ved 20 °C: 1,83 Ω/km
- Vægt: 694 kg/km
- CPR-brandklasse: Dca-s2,d2,a2. s2 angiver middel røgudvikling, d2 angiver flammende dråber eller partikler i mere end 10 sekunder, og a2 er surhedsgradsklassen.
- Halogenfri ifølge IEC 60754-1, IEC 60754-2 og IEC 60754-3. Lav røgudvikling ifølge IEC 61034-2.
- Flammehæmmende ifølge IEC 60332-1-2.
Begrænsninger og øvrige specifikationer
Kablet er ikke angivet som egnet som installationskabel, mellemspændingskabel eller højspændingskabel. Det er ikke certificeret til flyvepladsbelysning eller installation på skib. Det er ikke oliebestandigt ifølge IEC 60811 til 404 og har ikke gnaverbeskyttelse.
- Ingen beskyttelsesleder, armering, forstærkning eller beskyttelseslag
- Ingen blykappe, tilledning, fiberoptiske elementer eller lamineret kappe
- Ingen indvendigt halvledende lag, ydre ledende lag eller ledende belægning
- Ingen langsgående vandtætte ledere, langsgående vandtæt skærm eller tværgående vandtæthed
- Ingen kredsløbsintegritet ifølge IEC 60331-1, IEC 60331-2 eller IEC 60331-3
- Ikke flammehæmmende ifølge IEC 60332-3-21 (Cat A F/R), IEC 60332-3-22 (Cat A), IEC 60332-3-23 (Cat B), IEC 60332-3-24 (Cat C) eller IEC 60332-3-25 (Cat D)
Mærkning og overensstemmelse
Mærkningseksempel: FXQJ 0,6/1 kV 4x25/16 med metermærkning. Produktdata angiver, at kablet opfylder lavspændingsdirektivet, RoHS og REACH.
Identifikation
- Varenummer: 3033401932
- EAN: 7394479022056
- Typenummer: 112726016D0500
Specifikationer
-
Varenummer:3033401932
-
EAN nummer:7394479022056Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:112726016D0500Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal ledere:4.0
-
Armering/forstærkning:Ingen
-
Beskyttelseslag:Ingen
-
Blykappe:Nej
-
Certificeret som flyvepladsbelysningskabel:Nej
-
Certificeret til installation på skib:Nej
-
Egnet som installationskabel:Nej
-
Euro-klasse flammende dråber / partikler i henhold til EN 13501-6:d2 (flammende dråber/partikler >10 sekunder)
-
Euro klasse surhedsgrad i henhold til EN 13501-6:a2
-
Farve:Sort
-
Farve yderkappe:Sort
-
Fiberoptiske elementer:Nej
-
Flammehæmmende i henhold til IEC 60332-1-2:Ja
-
Flammehæmmende i henhold til IEC 60332-3-21 (Cat A F/R):Nej
-
Flammehæmmende i henhold til IEC 60332-3-22 (Cat A):Nej
-
Flammehæmmende i henhold til IEC 60332-3-23 (Cat B):Nej
-
Flammehæmmende i henhold til IEC 60332-3-24 (Cat C):Nej
-
Flammehæmmende i henhold til IEC 60332-3-25 (Cat D):Nej
-
Halogenfri i henhold til IEC 60754-3:Ja
-
Halogenfri i henhold til IEC 60754-1:Ja
-
Halogenfri (i henhold til IEC 60754-2):Ja
-
Indvendig halvledende lag:Nej
-
Kabel geometri?:Rund
-
Koncentrisk leder:Kobber
-
Kredsløbsintegritet i henhold til IEC 60331-3:Ingen
-
Kredsløbsintegritet i henhold til IEC 60331-1:Ingen
-
Kredsløbsintegritet i henhold til IEC 60331-2:Ingen
-
Lamineret kappe:Nej
-
Langsgående vandtætte ledere:Nej
-
Lav røgudvikling i.h.t. IEC 61034-2:Ja
-
Ledende belægning:Nej
-
Leder isolation:PEX
-
Leder overflade:Blank
-
Lederform:Rund
-
Lederisolering:Polyolefin
-
Lederklasse:Klasse 2 = fåtrådet
-
Ledermærkning:Farve
-
Ledermateriale:Kobber
-
Ledningsmodstand ved 20 °C:1.83 Ohm/km
-
Mærkespænding U0:0.6 kV
-
Mærking af ledere iflg. HD 308 S2:Ja
-
Materiale ydre beklædning:Polyolefin
-
Med beskyttelsesleder:Nej
-
Med gnaverbeskyttelse:Nej
-
Min. Tilladte bøjningsradius, permanent:147.0 mm
-
Nominel diameter:18.4 mm
-
Nominel koncentrisk ledertværsnit:10.0 mm²
-
Nominel ledertværsnit:10.0 mm²
-
Nominel spænding U:1.0 kV
-
Oliebestandig (i.h.t. IEC 60811 til 404):Nej
-
Reaktionsklasse brand i henhold til EN 13501-6:Dca
-
Skærm:Ja
-
Skærm langsgående vandtæt:Nej
-
Smoke development class according to EN 13501-6:s2 (middel røgudvikling)
-
Specifikation kerneisolering:XLPE
-
Specifikation materiale ydre kappe:Andet
-
Tilladelig max. ledertemperatur:90.0 °C
-
Tilledning:Nej
-
Tværgående vandtæthed:Nej
-
Udvendig diameter:18.41 mm
-
Undergrund:Ja
-
Vægt:694.0 kg/km
-
Velegnet som højspændingskabel:Nej
-
Velegnet som mellemspændingskabel:Nej
-
Ydre ledende lag:Nej
-
Producent/forhandler:NKT
