Forsyningskabel FXQJ EMC, 4 x 16+16 mm², Dca-s2,d2,a2, sort, T500 - pr. meter

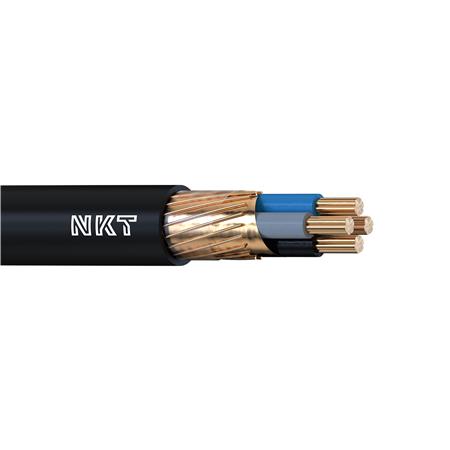

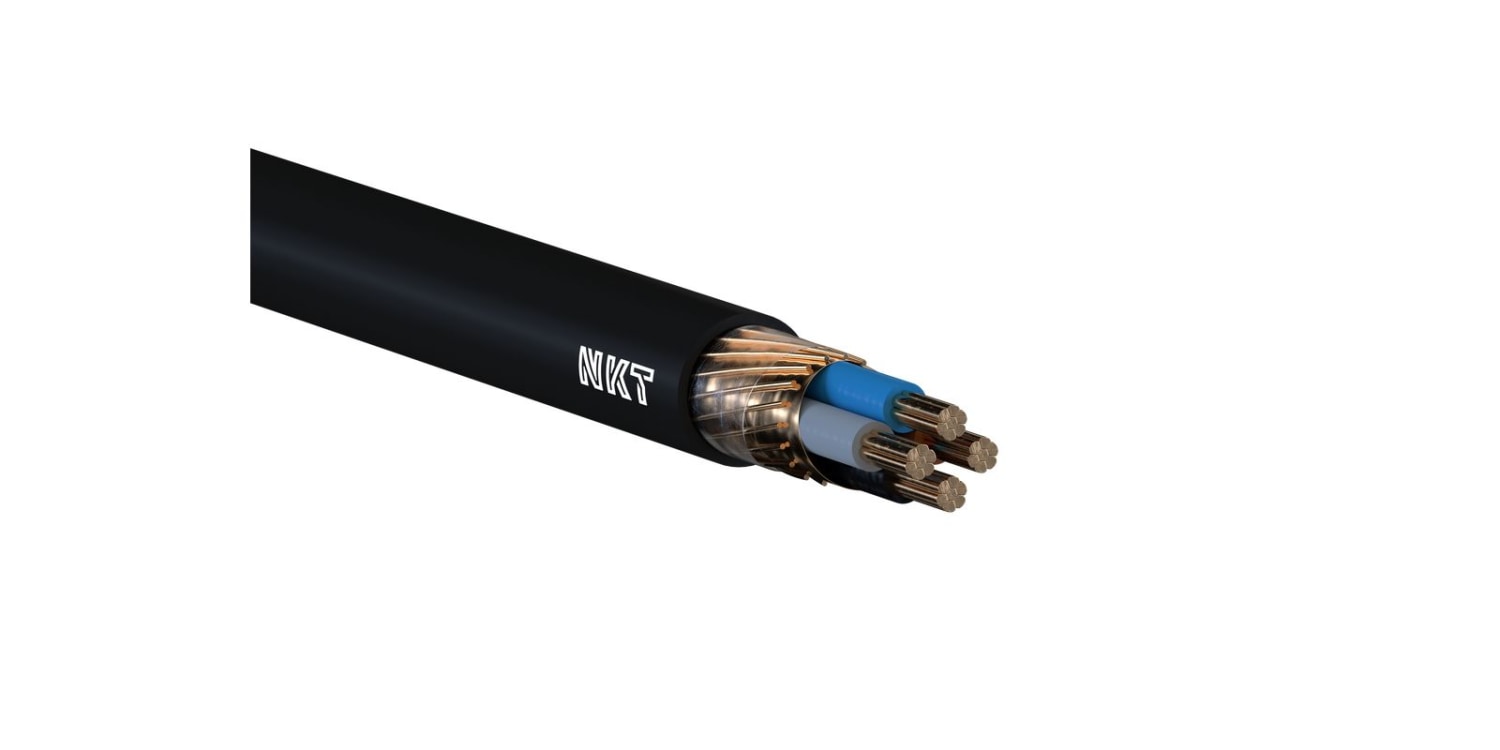

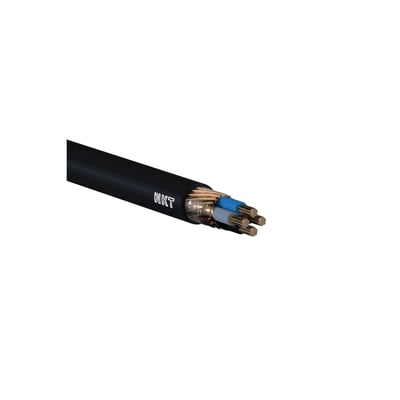

NKT FXQJ EMC-forsyningskabel med sort kappe, synlig kobberskærm og fire blotlagte ledere på 16 mm².NKT FXQJ EMC-forsyningskabel set vandret fra siden med sort kappe, synlig kobberskærm og kobberledere.
Skaffevare
Levering til din adresse 99,00 kr. (leveres fredag d. 27/11 - torsdag d. 10/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Fredag d. 27/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket NKT
Halogenfrit, skærmet forsyningskabel med 4 x 16 mm² kobberledere og 16 mm² koncentrisk kobberskærm. Til permanent installation inde og ude, i jord, vand og rør. Læs mere…
  • Varenr.:
    3033401990
  • EAN nr.:
    7394479022070
  • Typenr.:
    112726017D0500
pr. meter inkl. moms
436,00 kr.

Måske interessant?

Beskrivelse

Anvendelse

Forsyningskablet FXQJ EMC er beregnet til permanent installation inden- og udendørs, i jorden, i vand og i rør. Ved pløjning skal der udvises forsigtighed. FXQJ er registreret i databasen for byggeprodukter, som kan anvendes i Svanemærket byggeri.

Opbygning

  • 4 flertrådede, glødede kobberledere, klasse 2 efter IEC 60228, med et nominelt ledertværsnit på 16 mm².
  • Lederne i dette kabel er runde. I FXQJ-konstruktionen er ledere på 2,5–50 mm² runde og ledere på 70–240 mm² sektorformede.
  • Lederisolering af PEX (XLPE). Lederidentifikation: blå, brun, sort og grå for 4-lederudgaven. 3-lederudgaven har brun, sort og grå lederidentifikation. Lederne er mærket efter HD 308 S2.
  • Kobberfolie og skærm af glødet kobbertråd med modspiral af kobber. Den koncentriske kobberleder har et nominelt tværsnit på 16 mm².
  • Sort, halogenfri og brandhæmmende yderkappe af polyolefin. Ingen armering eller beskyttelseslag.
  • Kabelgeometri og lederform: rund. Nominel diameter: 20,6 mm; udvendig diameter: 20,64 mm.

Elektriske og mekaniske egenskaber

  • Mærkespænding: 0,6/1 kV (U0: 0,6 kV, U: 1,0 kV).
  • Maksimal ledertemperatur ved kontinuerlig drift: 90 °C. Maksimal kortslutningstemperatur: 250 °C.
  • Minimum installationstemperatur: -20 °C. Ved temperaturer under 0 °C skal der udvises forsigtighed.
  • Mindste bøjeradius: 8 x D; angivet permanent bøjeradius: 165 mm.
  • Maksimalt tilladeligt træk i lederen: 50 N/mm².
  • Ledningsmodstand ved 20 °C: 1,15 Ohm/km. Vægt: 1018 kg/km.

Brandklassifikation og øvrige egenskaber

Kablet er halogenfrit og flammehæmmende. Ved brand afgiver det røg uden korroderende gasser og med lav røgtæthed. CPR-klassifikation efter EN 13501-6: Dca-s2,d2,a2, herunder middel røgudvikling (s2), flammende dråber eller partikler over 10 sekunder (d2) og surhedsgrad a2.

  • Halogenfri efter IEC 60754-1, IEC 60754-2 og IEC 60754-3.
  • Lav røgudvikling efter IEC 61034-2.
  • Flammehæmmende efter IEC 60332-1-2.
  • Ikke angivet som flammehæmmende efter IEC 60332-3-21 (kategori A F/R), IEC 60332-3-22 (kategori A), IEC 60332-3-23 (kategori B), IEC 60332-3-24 (kategori C) eller IEC 60332-3-25 (kategori D).
  • Kredsløbsintegritet: ingen efter IEC 60331-1, IEC 60331-2 og IEC 60331-3.
  • Ingen blykappe, ekstra tilledning, beskyttelsesleder, indvendigt halvledende lag, ydre ledende lag, ledende belægning eller fiberoptiske elementer.
  • Ingen langsgående vandtætte ledere, langsgående vandtæt skærm, tværgående vandtæthed eller gnaverbeskyttelse. Kappen er ikke lamineret.
  • Ikke oliebestandigt efter IEC 60811 til 404.
  • Ikke angivet som egnet til mellemspænding, højspænding eller som installationskabel. Ikke certificeret til flyvepladsbelysning eller installation på skib.

Mærkning og overensstemmelse

Eksempel på kabelmærkning: FXQJ 0,6/1 kV 4x25/16 samt metermærkning. De angivne overensstemmelsesoplysninger omfatter lavspændingsdirektivet: ja, RoHS: ja og REACH: ja.

  • Typenummer: 112726017D0500.
  • Produktnummer: 3033401990.
  • EAN: 7394479022070.

Specifikationer

  • Varenummer:
    3033401990
  • EAN nummer:
    7394479022070
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    112726017D0500
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal ledere:
    4.0
  • Armering/forstærkning:
    Ingen
  • Beskyttelseslag:
    Ingen
  • Blykappe:
    Nej
  • Certificeret som flyvepladsbelysningskabel:
    Nej
  • Certificeret til installation på skib:
    Nej
  • Egnet som installationskabel:
    Nej
  • Euro-klasse flammende dråber / partikler i henhold til EN 13501-6:
    d2 (flammende dråber/partikler >10 sekunder)
  • Euro klasse surhedsgrad i henhold til EN 13501-6:
    a2
  • Farve:
    Sort
  • Farve yderkappe:
    Sort
  • Fiberoptiske elementer:
    Nej
  • Flammehæmmende i henhold til IEC 60332-1-2:
    Ja
  • Flammehæmmende i henhold til IEC 60332-3-21 (Cat A F/R):
    Nej
  • Flammehæmmende i henhold til IEC 60332-3-22 (Cat A):
    Nej
  • Flammehæmmende i henhold til IEC 60332-3-23 (Cat B):
    Nej
  • Flammehæmmende i henhold til IEC 60332-3-24 (Cat C):
    Nej
  • Flammehæmmende i henhold til IEC 60332-3-25 (Cat D):
    Nej
  • Halogenfri i henhold til IEC 60754-3:
    Ja
  • Halogenfri i henhold til IEC 60754-1:
    Ja
  • Halogenfri (i henhold til IEC 60754-2):
    Ja
  • Indvendig halvledende lag:
    Nej
  • Kabel geometri?:
    Rund
  • Koncentrisk leder:
    Kobber
  • Kredsløbsintegritet i henhold til IEC 60331-3:
    Ingen
  • Kredsløbsintegritet i henhold til IEC 60331-1:
    Ingen
  • Kredsløbsintegritet i henhold til IEC 60331-2:
    Ingen
  • Lamineret kappe:
    Nej
  • Langsgående vandtætte ledere:
    Nej
  • Lav røgudvikling i.h.t. IEC 61034-2:
    Ja
  • Ledende belægning:
    Nej
  • Leder isolation:
    PEX
  • Leder overflade:
    Blank
  • Lederform:
    Rund
  • Lederisolering:
    Polyolefin
  • Lederklasse:
    Klasse 2 = fåtrådet
  • Ledermærkning:
    Farve
  • Ledermateriale:
    Kobber
  • Ledningsmodstand ved 20 °C:
    1.15 Ohm/km
  • Mærkespænding U0:
    0.6 kV
  • Mærking af ledere iflg. HD 308 S2:
    Ja
  • Materiale ydre beklædning:
    Polyolefin
  • Med beskyttelsesleder:
    Nej
  • Med gnaverbeskyttelse:
    Nej
  • Min. Tilladte bøjningsradius, permanent:
    165.0 mm
  • Nominel diameter:
    20.6 mm
  • Nominel koncentrisk ledertværsnit:
    16.0 mm²
  • Nominel ledertværsnit:
    16.0 mm²
  • Nominel spænding U:
    1.0 kV
  • Oliebestandig (i.h.t. IEC 60811 til 404):
    Nej
  • Reaktionsklasse brand i henhold til EN 13501-6:
    Dca
  • Skærm:
    Ja
  • Skærm langsgående vandtæt:
    Nej
  • Smoke development class according to EN 13501-6:
    s2 (middel røgudvikling)
  • Specifikation kerneisolering:
    XLPE
  • Specifikation materiale ydre kappe:
    Andet
  • Tilladelig max. ledertemperatur:
    90.0 °C
  • Tilledning:
    Nej
  • Tværgående vandtæthed:
    Nej
  • Udvendig diameter:
    20.64 mm
  • Undergrund:
    Ja
  • Vægt:
    1018.0 kg/km
  • Velegnet som højspændingskabel:
    Nej
  • Velegnet som mellemspændingskabel:
    Nej
  • Ydre ledende lag:
    Nej
  • Producent/forhandler:
    NKT
