ABB Frekvensomformer ACH580-01, 3 x 380–480 V, 132 kW, 246 A, IP21

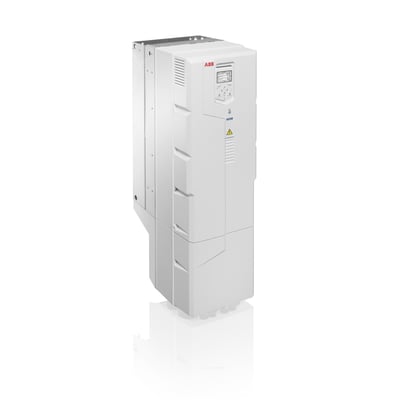

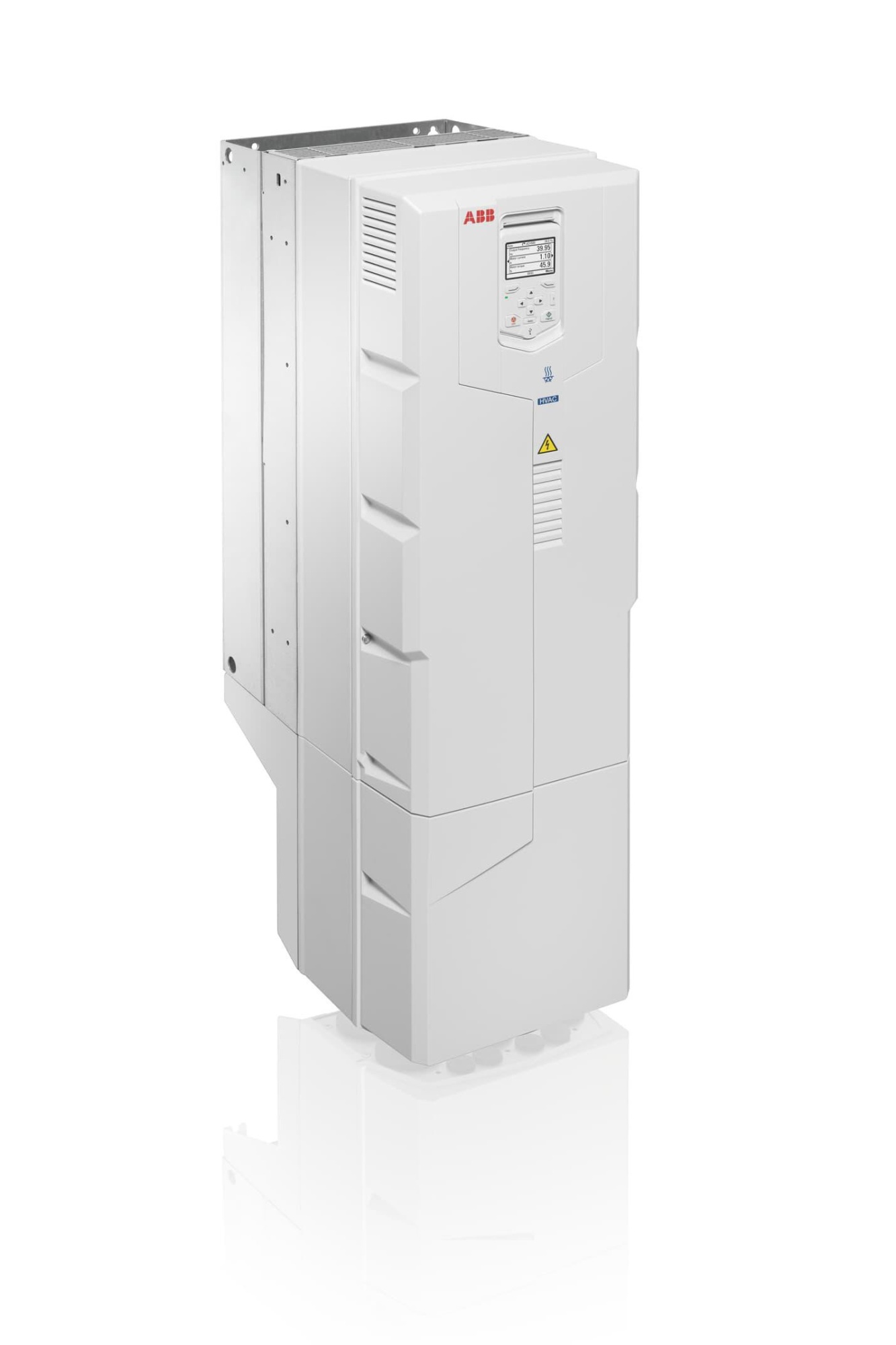

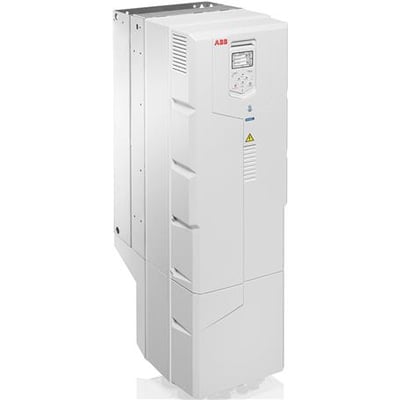

ABB ACH580-01 frekvensomformer til HVAC, 132 kW og IP21, vist skråt forfra med betjeningspanel på det lyse kabinet.ABB ACH580-01 frekvensomformer, 132 kW og 246 A, set tættere skråt forfra med synligt betjeningspanel og ventilationsriller.
Skaffevare
Levering til din adresse 99,00 kr. (leveres onsdag d. 11/11 - torsdag d. 19/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Onsdag d. 11/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB ACH580-01 til HVAC med 132 kW nominel effekt, 246 A, IP21, assistentbetjeningspanel og BACnet MS/TP, Modbus RTU og N2. Læs mere…
  • Varenr.:
    2165004732
  • EAN nr.:
    5705776239436, 6438177305880
  • Typenr.:
    ACH580-01-246A-4+J400+N2901
pr. stk. inkl. moms
83.986,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

ABB ACH580-01 er en frekvensomformer fra Industry-specific-serien til HVAC-applikationer. Assistentbetjeningspanelet viser parametre, driftsværdier og alarmer. En PC kan tilsluttes via betjeningspanelet, og Drive Composer entry kan bruges som PC-værktøj. Fieldbus-protokoller og I/O-udvidelsesmoduler fås som tilbehør.

Komplet produktkonfiguration: ACH580-01-246A-4+J400+N2901.

Tekniske data

  • Netspænding: 3 x 380–480 V
  • Netfrekvens: 50/60 Hz
  • Nominel effekt: 132 kW
  • Nominel strøm: 246 A
  • Effekt ved tung last: 110 kW
  • Strøm ved tung last: 206 A
  • Safe Torque Off (STO): inkluderet, SIL3 / PLe
  • Kapslingsklasse: IP21
  • Beskyttelsesgrad: NEMA 1
  • Motorspænding: 3 faser, 0–480 V
  • Maks. udgangsspænding: 480 V
  • Maks. udgangsfrekvens: 500 Hz
  • Maks. motorkabellængde: 150 m
  • Byggestørrelse: R8
  • Mål, H x B x D: 965 x 300 x 393 mm
  • Vægt: 69 kg
  • Angivet effektforbrug: 3131 W
  • Tolerance for netspænding: 10 %
  • Tolerance for netfrekvens: 5 %

Tilslutninger og kommunikation

  • Analoge ind-/udgange: 2/2
  • Digitale ind-/udgange: 6/3
  • Indbygget fieldbuskommunikation: BACnet MS/TP, Modbus RTU og N2
  • Understøttelse angivet for EtherNet/IP, TCP/IP, DeviceNet, CAN, LON, PROFIBUS og PROFIsafe
  • Ekstern 24 V DC-styrespænding: inkluderet
  • PC-tilkobling: understøttet
  • USB-interface: 1
  • RS485-interface: 1

Konfiguration og betjening

  • +J400: assistentbetjeningspanel
  • +N2901: europæisk sprogpakke med EN, DE, ES, PT, FR, CZ, HU, SE, DK, NL, SV, CZ, DA og DU
  • ABB SmartGuide er angivet som digital manual med vejledninger til udpakning, installation, første start og avanceret opsætning.

Specifikationer

  • Varenummer:
    2165004732
  • EAN nummer:
    5705776239436, 6438177305880
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ACH580-01-246A-4+J400+N2901
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • 4-kvadrant drift muligt:
    False
  • Antal anologe indgange:
    2.0
  • Antal anologe udgange:
    2.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    0.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    5.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    1.0
  • Antal indgangsfaser:
    3
  • Antal udgangsfaser:
    3
  • Anvendelse i bolig- og kontormiljø tilladt:
    True
  • Anvendelse i industrielle områder tilladt:
    True
  • Beskyttelsesgrad (NEMA):
    1
  • Bredde:
    300.0 mm
  • Dybde:
    393.0 mm
  • Effektforbrug:
    3131.0 W
  • Højde:
    965.0 mm
  • Integreret bremsemodstand:
    False
  • Kapslingsklasse IP:
    IP21
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    132.0 kW
  • Max effekt ved liniær belastning:
    132.0 kW
  • Max. udgangsfrekvens:
    500.0 Hz
  • Max. Udgangsspænding:
    480.0 V
  • Med betjeningselement:
    True
  • Med PC-tilkobling:
    True
  • Netfrekvens:
    50/60 Hz
  • Netspænding:
    380 - 480 V
  • Nominel udgangsstrøm I2N:
    246.0 A
  • Optisk interface:
    False
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Understøttende protokol for BACnet:
    True
  • Understøtter AS-interface sikkerhed på jobbet:
    False
  • Understøtter ASI-protokol:
    False
  • Understøtter CAN-protokol:
    True
  • Understøtter Data-Highway protokol:
    False
  • Understøtter DeviceNet protokol:
    True
  • Understøtter EtherNet/IP protokol:
    True
  • Understøtter KNX protokol:
    False
  • Understøtter protokol for DeviceNet Safety:
    False
  • Understøtter protokol for Foundation Fieldbus:
    False
  • Understøtter protokol for INTERBUS-Safety:
    False
  • Understøtter protokol for LON:
    True
  • Understøtter protokol for MODBUS:
    True
  • Understøtter protokol for øvrige bussystemer:
    False
  • Understøtter protokol for PROFINET IO:
    False
  • Understøtter protokol for SERCOS:
    False
  • Understøtter protokol for TCP/IP:
    True
  • Producent/forhandler:
    ABB
