ABB Frekvensomformer ACH580-01, 160 kW, 293 A, 3 × 380–480 V, IP21

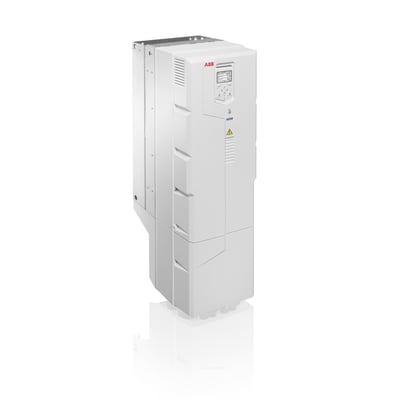

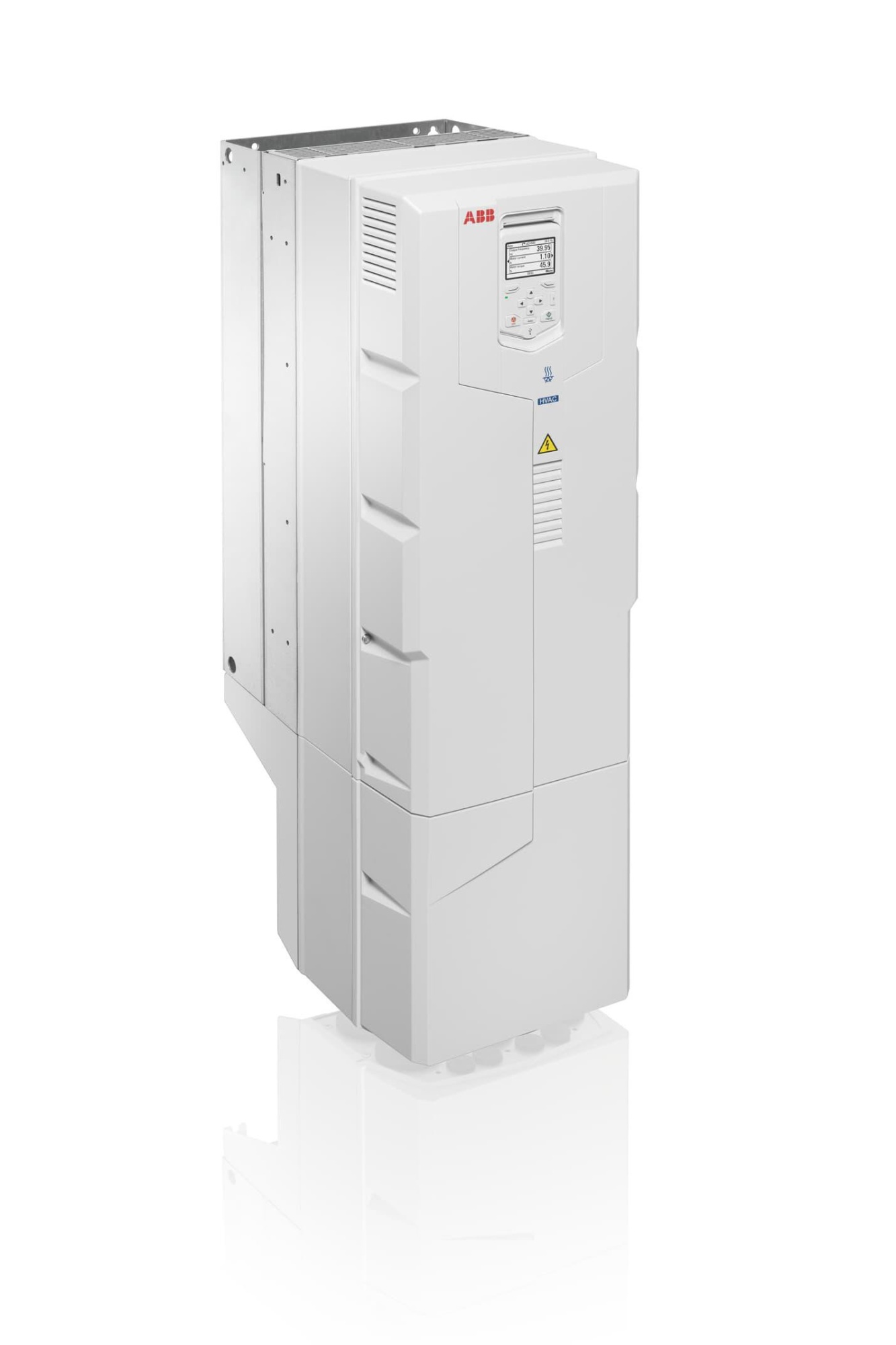

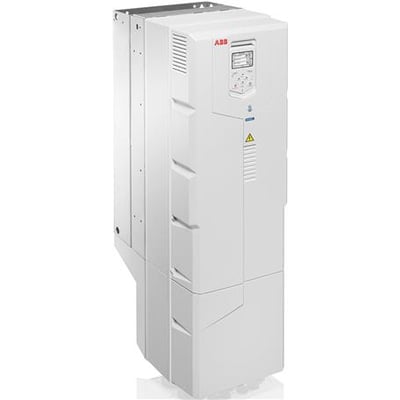

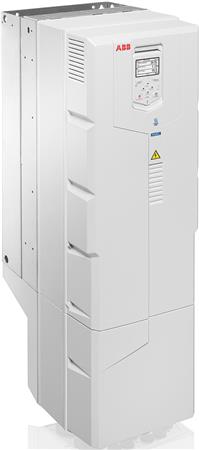

ABB ACH580-01 frekvensomformer til HVAC med 160 kW, gråt kabinet og betjeningspanel, set skråt fra siden.ABB ACH580-01 frekvensomformer til HVAC med 160 kW, set skråt forfra med display og betjeningsknapper synlige.
Skaffevare
Levering til din adresse 99,00 kr. (leveres onsdag d. 11/11 - torsdag d. 19/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Onsdag d. 11/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB ACH580-01 til HVAC-applikationer med 160 kW nominel effekt, 293 A, IP21, assistentbetjeningspanel og Safe Torque Off (SIL 3/PLe). Læs mere…
  • Varenr.:
    2165002925
  • EAN nr.:
    5705776239443, 6438177305897
  • Typenr.:
    ACH580-01-293A-4+J400+N2901
pr. stk. inkl. moms
99.920,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

ABB ACH580-01 er en frekvensomformer fra Industry-specific-serien til HVAC-applikationer. Assistentbetjeningspanelet giver overblik over parametre, driftsværdier og alarmer. En PC kan tilsluttes via betjeningspanelet, og Drive Composer entry kan bruges som PC-værktøj.

Den komplette produktkonfiguration er ACH580-01-293A-4+J400+N2901. Tilbehør omfatter fieldbus-protokoller og I/O-udvidelsesmoduler.

Tekniske data

  • Netspænding: 3 × 380–480 V
  • Netfrekvens: 50/60 Hz
  • Nominel effekt: 160 kW
  • Nominel strøm: 293 A
  • Effekt ved tung last: 132 kW
  • Strøm ved tung last: 246 A
  • Motorspænding: 3 faser, 0–480 V
  • Maksimal udgangsfrekvens: 500 Hz
  • Safe Torque Off (STO) er inkluderet, SIL 3/PLe
  • Kapslingsklasse: IP21; beskyttelsesgrad NEMA 1
  • EMC-kategori: C2
  • Maksimal motorkabellængde: 150 m
  • Byggestørrelse: R8
  • Mål, H × B × D: 965 × 300 × 393 mm
  • Vægt: 69 kg
  • Ekstern 24 V DC-styrespænding er inkluderet
  • Virkningsgrad: 97,5 %; effektivitetsklasse: IE2
  • Effektforbrug: 4071 W

Tilslutninger og kommunikation

  • Analoge ind-/udgange: 2/2
  • Digitale ind-/udgange: 6/3
  • Indbyggede fieldbus-protokoller: BACnet MS/TP, Modbus RTU og N2
  • Øvrig protokolunderstøttelse angivet i produktdataene: BACnet, Modbus, EtherNet/IP, TCP/IP, DeviceNet, CAN og LON
  • RS485-interface: 1; USB-interface: 1
  • PC-tilkobling er understøttet

Betjeningspanel og sprogpakke

Pluskode +J400 angiver assistentbetjeningspanel. Pluskode +N2901 angiver en europæisk sprogpakke med koderne EN, DE, ES, PT, FR, CZ, HU, SE, DK, NL, SV, CZ, DA og DU.

ABB SmartGuide

ABB SmartGuide er en digital manual med guides til udpakning, installation, første start og avanceret opsætning. Den findes på drives-abb.swipeguide.com.

Specifikationer

  • Varenummer:
    2165002925
  • EAN nummer:
    5705776239443, 6438177305897
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ACH580-01-293A-4+J400+N2901
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • 4-kvadrant drift muligt:
    False
  • Antal anologe indgange:
    2.0
  • Antal anologe udgange:
    2.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    0.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    5.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    1.0
  • Antal indgangsfaser:
    3
  • Antal udgangsfaser:
    3
  • Anvendelse i bolig- og kontormiljø tilladt:
    True
  • Anvendelse i industrielle områder tilladt:
    True
  • Beskyttelsesgrad (NEMA):
    1
  • Bredde:
    300.0 mm
  • Dybde:
    393.0 mm
  • Effektforbrug:
    4071.0 W
  • Højde:
    965.0 mm
  • Integreret bremsemodstand:
    False
  • Kapslingsklasse IP:
    IP21
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    160.0 kW
  • Max effekt ved liniær belastning:
    160.0 kW
  • Max. udgangsfrekvens:
    500.0 Hz
  • Max. Udgangsspænding:
    480.0 V
  • Med betjeningselement:
    True
  • Med PC-tilkobling:
    True
  • Netfrekvens:
    50/60 Hz
  • Netspænding:
    380 - 480 V
  • Nominel udgangsstrøm I2N:
    293.0 A
  • Optisk interface:
    False
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Understøttende protokol for BACnet:
    True
  • Understøtter AS-interface sikkerhed på jobbet:
    False
  • Understøtter ASI-protokol:
    False
  • Understøtter CAN-protokol:
    True
  • Understøtter Data-Highway protokol:
    False
  • Understøtter DeviceNet protokol:
    True
  • Understøtter EtherNet/IP protokol:
    True
  • Understøtter KNX protokol:
    False
  • Understøtter protokol for DeviceNet Safety:
    False
  • Understøtter protokol for Foundation Fieldbus:
    False
  • Understøtter protokol for INTERBUS-Safety:
    False
  • Understøtter protokol for LON:
    True
  • Understøtter protokol for MODBUS:
    True
  • Understøtter protokol for øvrige bussystemer:
    False
  • Understøtter protokol for PROFINET IO:
    True
  • Understøtter protokol for SERCOS:
    False
  • Understøtter protokol for TCP/IP:
    True
  • Producent/forhandler:
    ABB
