ABB ACH580-01 frekvensomformer, 3 x 380–480 V, 250 kW, IP55

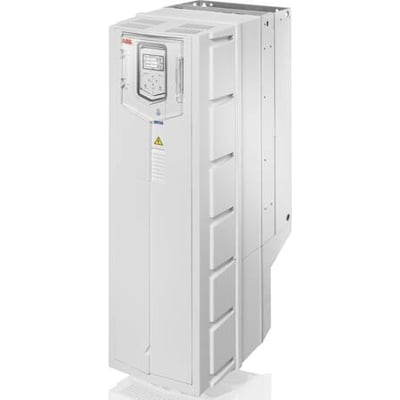

ABB ACH580-01 frekvensomformer til HVAC, 250 kW og IP55, vist skråt forfra med betjeningspanel og ventilationsribber.Et overstreget kameraikon vises i stedet for ABB ACH580-01 frekvensomformeren til HVAC på 250 kW.
Skaffevare
Levering til din adresse 99,00 kr. (leveres onsdag d. 11/11 - torsdag d. 19/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Onsdag d. 11/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB ACH580-01 til HVAC, 250 kW og 430 A. Med IP55, assistentbetjeningspanel, STO SIL3/PLe og indbygget BACnet MS/TP, Modbus RTU og N2. Læs mere…
  • Varenr.:
    2165002828
  • EAN nr.:
    5705776239696, 6438177306412
  • Typenr.:
    ACH580-01-430A-4+B056+J400+N29, ACH580-01-430A-4+B056+J400+N2901
pr. stk. inkl. moms
159.245,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

ABB ACH580-01 er en frekvensomformer i serien Industry-specific, udviklet til HVAC-applikationer. Den har et assistentbetjeningspanel med overblik over parametre, driftsværdier og alarmer samt mulighed for PC-tilkobling via betjeningspanelet. Drive Composer entry kan anvendes som PC-værktøj. Fieldbus-protokoller og I/O-udvidelsesmoduler fås som tilbehør.

Komplet produktkonfiguration: ACH580-01-430A-4+B056+J400+N2901. I produktdataene forekommer også typebetegnelsen ACH580-01-430A-4+B056+J400+N29.

Tekniske data

  • Netspænding: 3 x 380–480 V
  • Netfrekvens: 50/60 Hz
  • Nominel effekt: 250 kW
  • Nominel strøm: 430 A
  • Effekt ved tung last: 200 kW
  • Strøm ved tung last: 363 A
  • Maks. effekt ved lineær og kvadratisk belastning: 250 kW
  • Motorspænding: 3 faser, 0–480 V
  • Maks. udgangsspænding: 480 V
  • Maks. udgangsfrekvens: 500 Hz
  • Netspændingstolerance: ±10 %
  • Netfrekvenstolerance: ±5 %
  • Udgangsfaser: 3
  • Safe Torque Off (STO): inkluderet, SIL3/PLe
  • Kapslingsklasse: IP55, pluskode +B056
  • Beskyttelsesgrad: NEMA 12
  • EMC-kategori: C2
  • Maks. motorkabellængde: 150 m
  • Virkningsgrad: 97,5 %
  • EU Ecodesign-effektivitetsklasse: IE2TE
  • Effektforbrug: 6072 W

Tilslutninger og kommunikation

  • Analoge ind-/udgange: 2/2
  • Digitale ind-/udgange: 6/3
  • Indbygget fieldbus-kommunikation: BACnet MS/TP, Modbus RTU og N2
  • Understøtter også BACnet, LON, EtherNet/IP, DeviceNet, CAN, TCP/IP, PROFIBUS og PROFIsafe
  • Ekstern 24 V DC-styrespænding er inkluderet
  • 1 RS485-interface og 1 USB-interface
  • PC-tilkobling er understøttet
  • Integreret bremsemodstand: nej
  • 4-kvadrantdrift: nej

Udførelse og mål

  • Byggestørrelse: R9
  • Højde × bredde × dybde: 955 × 380 × 477 mm
  • Vægt: 103 kg
  • Konvertertype: spændingskonverter
  • Anvendelse i industri samt bolig- og kontormiljø er angivet som tilladt

Pluskoder og øvrige oplysninger

  • +B056: IP55
  • +J400: assistentbetjeningspanel
  • +N2901: europæisk sprogpakke (EN, DE, ES, PT, FR, CZ, HU, SE, DK, NL, SV, CZ, DA, DU)
  • Produktnummer: 2165002828
  • EAN: 5705776239696 og 6438177306412

Specifikationer

  • Varenummer:
    2165002828
  • EAN nummer:
    5705776239696, 6438177306412
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ACH580-01-430A-4+B056+J400+N29, ACH580-01-430A-4+B056+J400+N2901
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • 4-kvadrant drift muligt:
    False
  • Antal anologe indgange:
    2.0
  • Antal anologe udgange:
    2.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    0.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    5.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    1.0
  • Antal indgangsfaser:
    3
  • Antal udgangsfaser:
    3
  • Anvendelse i bolig- og kontormiljø tilladt:
    True
  • Anvendelse i industrielle områder tilladt:
    True
  • Beskyttelsesgrad (NEMA):
    12
  • Bredde:
    380.0 mm
  • Dybde:
    477.0 mm
  • Effektforbrug:
    6072.0 W
  • Højde:
    955.0 mm
  • Integreret bremsemodstand:
    False
  • Kapslingsklasse IP:
    IP55
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    250.0 kW
  • Max effekt ved liniær belastning:
    250.0 kW
  • Max. udgangsfrekvens:
    500.0 Hz
  • Max. Udgangsspænding:
    480.0 V
  • Med betjeningselement:
    True
  • Med PC-tilkobling:
    True
  • Netfrekvens:
    50/60 Hz
  • Netspænding:
    380 - 480 V
  • Nominel udgangsstrøm I2N:
    430.0 A
  • Optisk interface:
    False
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Understøttende protokol for BACnet:
    True
  • Understøtter AS-interface sikkerhed på jobbet:
    False
  • Understøtter ASI-protokol:
    False
  • Understøtter CAN-protokol:
    True
  • Understøtter Data-Highway protokol:
    False
  • Understøtter DeviceNet protokol:
    True
  • Understøtter EtherNet/IP protokol:
    True
  • Understøtter KNX protokol:
    False
  • Understøtter protokol for DeviceNet Safety:
    False
  • Understøtter protokol for Foundation Fieldbus:
    False
  • Understøtter protokol for INTERBUS-Safety:
    False
  • Understøtter protokol for LON:
    True
  • Understøtter protokol for MODBUS:
    True
  • Understøtter protokol for øvrige bussystemer:
    False
  • Understøtter protokol for PROFINET IO:
    False
  • Understøtter protokol for SERCOS:
    False
  • Understøtter protokol for TCP/IP:
    True
  • Producent/forhandler:
    ABB
