ABB Frekvensomformer ACH580-01, 37 kW, 3 × 380–480 V, IP21

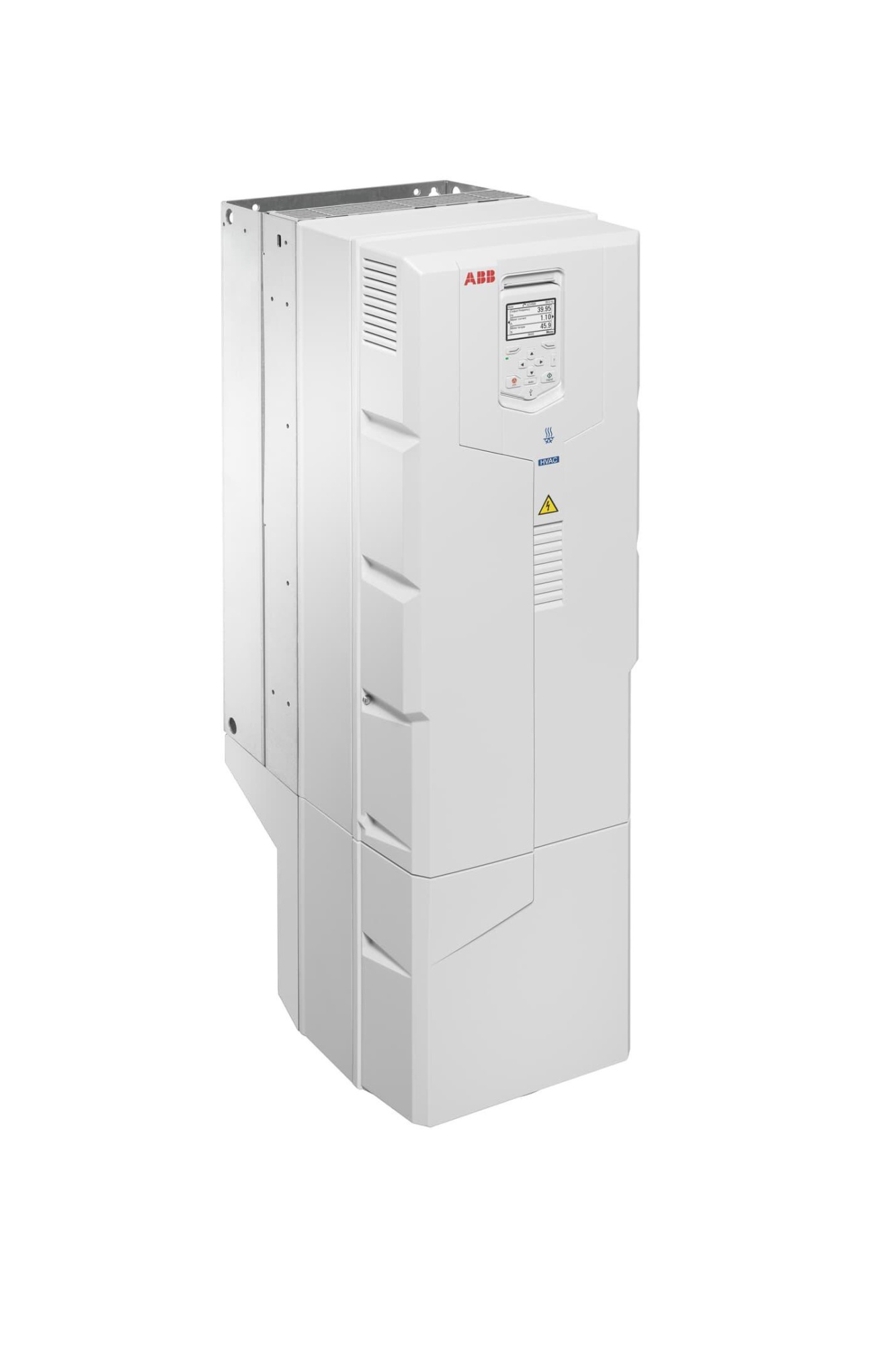

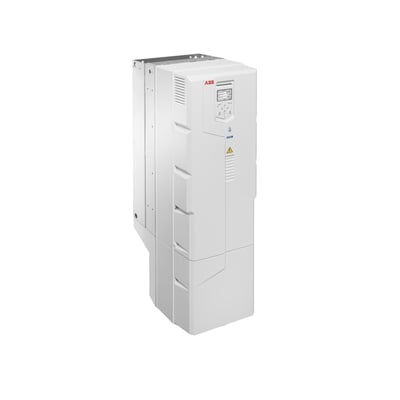

ABB ACH580-01 frekvensomformer til HVAC på 37 kW med betjeningspanel, set skråt forfra.ABB ACH580-01 frekvensomformer til HVAC på 37 kW med betjeningspanel, set fra en anden skrå vinkel.
Skaffevare
GLS Pakkeshop 45,00 kr. (leveres torsdag d. 12/11 - fredag d. 20/11)
MetodePrisLeveres
GLS Pakkeshop45,00 kr.Torsdag d. 12/11 - fredag d. 20/11
GLS Erhverv59,00 kr.Torsdag d. 12/11 - fredag d. 20/11
GLS Hjemmelevering75,00 kr.Torsdag d. 12/11 - fredag d. 20/11
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 11/11 - torsdag d. 19/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB ACH580-01 til HVAC-applikationer med 37 kW nominel effekt, 73 A, IP21, assistentbetjeningspanel og indbygget STO. BACnet MS/TP, Modbus RTU og N2 er inkluderet. Læs mere…
  • Varenr.:
    2165004855
  • EAN nr.:
    5705776239375, 6438177305804
  • Typenr.:
    ACH580-01-073A-4+J400+N2901
pr. stk. inkl. moms
26.062,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

ABB ACH580-01 er en frekvensomformer i serien Industry-specific til HVAC-applikationer. Den komplette produktkonfiguration er ACH580-01-073A-4+J400+N2901. Assistentbetjeningspanelet giver overblik over parametre, driftsværdier og alarmer. En PC kan tilsluttes via betjeningspanelet, og Drive Composer entry er angivet som kompatibelt PC-værktøj.

Tekniske specifikationer

  • Netspænding: 3 × 380–480 V; netfrekvens: 50/60 Hz
  • Nominel effekt: 37 kW; nominel strøm: 73 A
  • Effekt ved tung last: 30 kW; strøm ved tung last: 61 A
  • Motorspænding: 3 faser, 0–480 V; maksimal udgangsspænding: 480 V
  • Maksimal udgangsfrekvens: 500 Hz
  • Safe Torque Off (STO) er inkluderet, SIL 3 / PL e
  • Kapslingsklasse: IP21; beskyttelsesgrad: NEMA 1
  • EMC-kategori: C2
  • Maksimal motorkabellængde: 100 m, angivet i forbindelse med EMC-direktivet
  • Analoge ind-/udgange: 2/2; digitale ind-/udgange: 6/3
  • Indbyggede fieldbus-protokoller: BACnet MS/TP, Modbus RTU og N2. Produktdataene angiver også understøttelse af PROFINET IO, EtherNet/IP, TCP/IP, DeviceNet, CAN og LON.
  • Byggestørrelse: R4
  • Mål (H × B × D): 636 × 203 × 257 mm
  • Vægt: 19 kg
  • Virkningsgrad: 97,2 %; effektivitetsklasse: IE2
  • Effektforbrug: 1120 W
  • Netspændingstolerance: 10 %; netfrekvenstolerance: 5 %
  • Integreret bremsemodstand: nej; 4-kvadrantdrift: ikke muligt
  • Anvendelse er angivet som tilladt i industrielle områder samt bolig- og kontormiljøer.

Konfiguration og tilslutning

Pluskoden +J400 angiver assistentbetjeningspanel, og +N2901 angiver en europæisk sprogpakke med koderne EN, DE, ES, PT, FR, CZ, HU, SE, DK, NL, SV, DA og DU. Ekstern 24 V DC-styrespænding er ikke inkluderet. Tilbehørsmodulerne CMOD-01, CMOD-02 eller CPTC-02 er nævnt som mulige tilvalg. Tilbehør omfatter desuden fieldbus-protokoller og I/O-udvidelsesmoduler.

ABB SmartGuide

ABB SmartGuide er en digital manual med separate guides om udpakning, installation, første start og avanceret opsætning. Den findes på drives-abb.swipeguide.com.

Specifikationer

  • Varenummer:
    2165004855
  • EAN nummer:
    5705776239375, 6438177305804
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ACH580-01-073A-4+J400+N2901
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • 4-kvadrant drift muligt:
    False
  • Antal anologe indgange:
    2.0
  • Antal anologe udgange:
    2.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    0.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    5.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    1.0
  • Antal indgangsfaser:
    3
  • Antal udgangsfaser:
    3
  • Anvendelse i bolig- og kontormiljø tilladt:
    True
  • Anvendelse i industrielle områder tilladt:
    True
  • Beskyttelsesgrad (NEMA):
    1
  • Bredde:
    203.0 mm
  • Dybde:
    257.0 mm
  • Effektforbrug:
    1120.0 W
  • Højde:
    636.0 mm
  • Integreret bremsemodstand:
    False
  • Kapslingsklasse IP:
    IP21
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    37.0 kW
  • Max effekt ved liniær belastning:
    37.0 kW
  • Max. udgangsfrekvens:
    500.0 Hz
  • Max. Udgangsspænding:
    480.0 V
  • Med betjeningselement:
    True
  • Med PC-tilkobling:
    True
  • Netfrekvens:
    50/60 Hz
  • Netspænding:
    380 - 480 V
  • Nominel udgangsstrøm I2N:
    73.0 A
  • Optisk interface:
    False
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Understøttende protokol for BACnet:
    True
  • Understøtter AS-interface sikkerhed på jobbet:
    False
  • Understøtter ASI-protokol:
    False
  • Understøtter CAN-protokol:
    True
  • Understøtter Data-Highway protokol:
    False
  • Understøtter DeviceNet protokol:
    True
  • Understøtter EtherNet/IP protokol:
    True
  • Understøtter KNX protokol:
    False
  • Understøtter protokol for DeviceNet Safety:
    False
  • Understøtter protokol for Foundation Fieldbus:
    False
  • Understøtter protokol for INTERBUS-Safety:
    False
  • Understøtter protokol for LON:
    True
  • Understøtter protokol for MODBUS:
    True
  • Understøtter protokol for øvrige bussystemer:
    False
  • Understøtter protokol for PROFINET IO:
    True
  • Understøtter protokol for SERCOS:
    False
  • Understøtter protokol for TCP/IP:
    True
  • Producent/forhandler:
    ABB
