ABB Frekvensomformer ACH580-01, 90 kW, 169 A, 3 × 380–480 V, IP55

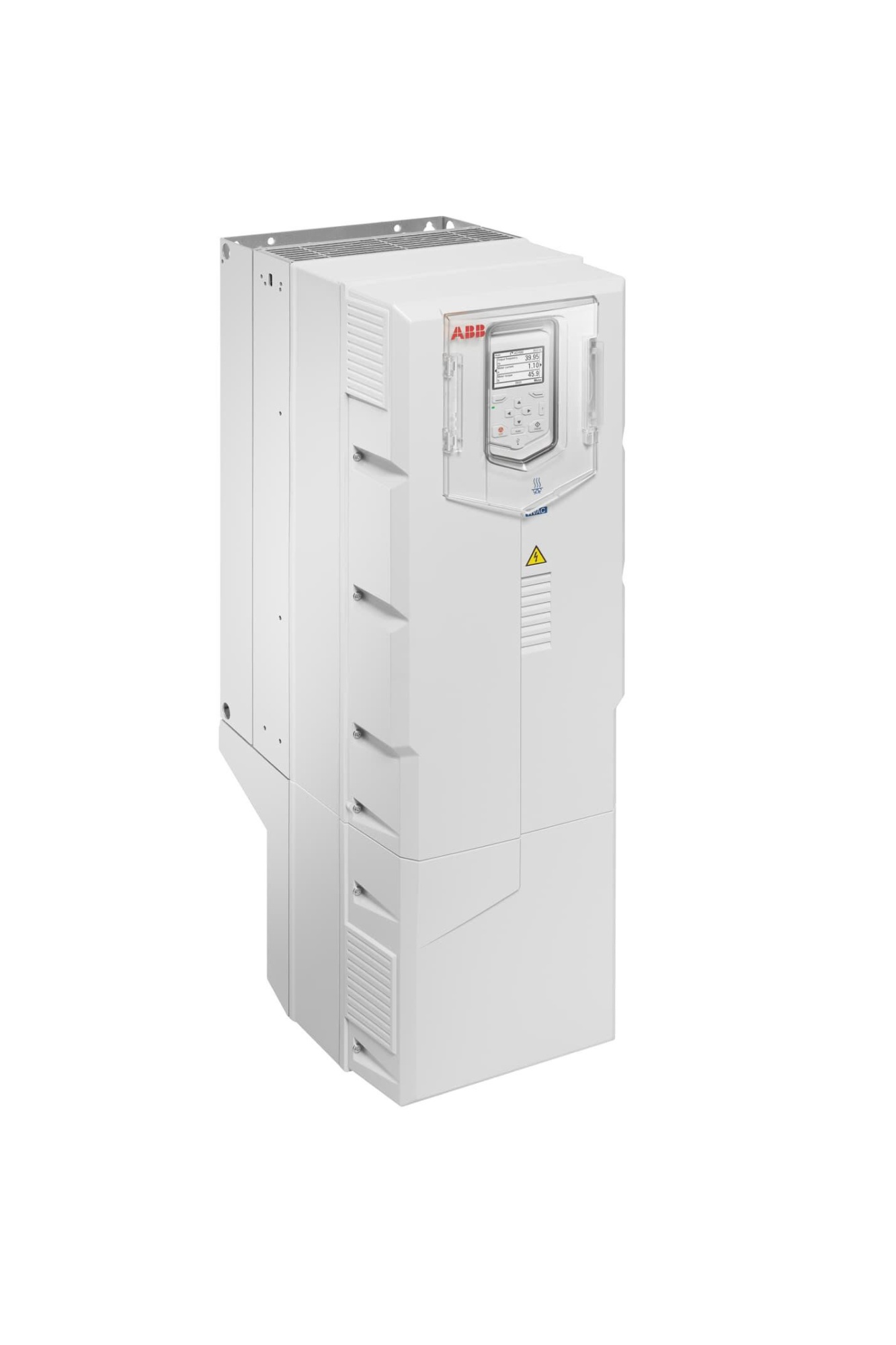

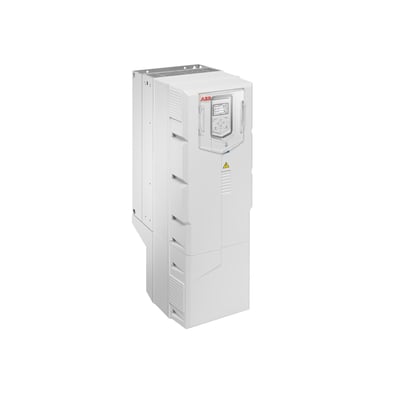

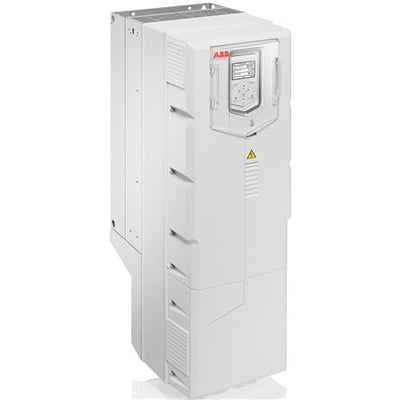

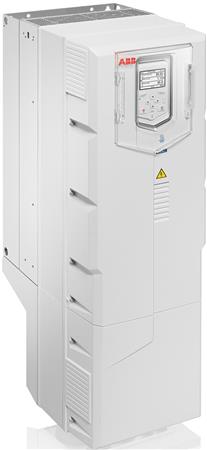

ABB ACH580-01 frekvensomformer til HVAC på 90 kW med gråt kabinet og betjeningspanel, set skråt forfra.ABB ACH580-01 frekvensomformer til HVAC på 90 kW set skråt forfra med betjeningspanel bag et gennemsigtigt dæksel.
Skaffevare
Levering til din adresse 99,00 kr. (leveres onsdag d. 11/11 - torsdag d. 19/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Onsdag d. 11/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB ACH580-01 til HVAC med 90 kW, 169 A, IP55, assistentbetjeningspanel og STO (SIL3/PLe). BACnet MS/TP, Modbus RTU og N2 er inkluderet. Læs mere…
  • Varenr.:
    2165002954
  • EAN nr.:
    5705776239641, 6438177306368
  • Typenr.:
    ACH580-01-169A-4+B056+J400+N29, ACH580-01-169A-4+B056+J400+N2901
pr. stk. inkl. moms
57.084,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Frekvensomformer til HVAC

ABB ACH580-01 fra Industry-specific-serien er beregnet til HVAC-applikationer. Den har et assistentbetjeningspanel, som giver overblik over parametre, driftsværdier og alarmer. En PC kan tilsluttes via betjeningspanelet, og Drive Composer entry kan bruges som PC-værktøj. Fieldbus-protokoller og I/O-udvidelsesmoduler fås som tilbehør.

Konfiguration og funktioner

  • Komplet konfiguration: ACH580-01-169A-4+B056+J400+N2901
  • Typebetegnelser angivet i produktdata: ACH580-01-169A-4+B056+J400+N29 og ACH580-01-169A-4+B056+J400+N2901
  • +B056: IP55
  • +J400: assistentbetjeningspanel
  • +N2901: europæisk sprogpakke med EN, DE, ES, PT, FR, CZ, HU, SE, DK, NL, SV, CZ, DA og DU
  • Safe Torque Off (STO) er inkluderet og angivet med SIL3/PLe
  • Ekstern 24 V DC-styrespænding er inkluderet
  • Byggestørrelse: R7

Tekniske data

  • Netspænding: 3 × 380–480 V
  • Netfrekvens: 50/60 Hz
  • Nominel effekt: 90 kW
  • Effekt ved tung belastning: 75 kW
  • Nominel strøm: 169 A
  • Strøm ved tung belastning: 145 A
  • Udgang: 3 faser
  • Motorspænding: 0–480 V
  • Maksimal udgangsspænding: 480 V
  • Maksimal udgangsfrekvens: 500 Hz
  • Maksimal motorkabellængde: 150 meter
  • EMC-kategori: C2
  • Kapslingsklasse: IP55
  • Beskyttelsesgrad: NEMA 12
  • Dimensioner, H × B × D: 880 × 284 × 381 mm
  • Vægt: 56 kg
  • Effektforbrug: 2.021 W
  • Angivet virkningsgrad: 97,8 %; klasseangivelse: IE2TE
  • Relativ symmetrisk netspændingstolerance: 10 %
  • Relativ symmetrisk netfrekvenstolerance: 5 %
  • Konvertertype: spændingskonverter
  • Integreret bremsemodstand: nej
  • Firekvadrantdrift: ikke understøttet
  • Maksimal effekt ved kvadratisk og lineær belastning: 90 kW

Tilslutninger og kommunikation

  • Analoge ind-/udgange: 2/2
  • Digitale ind-/udgange: 6/3
  • Inkluderede fieldbus-protokoller: BACnet MS/TP, Modbus RTU og N2
  • Produktoplysningerne angiver også understøttelse af BACnet, Modbus, TCP/IP, EtherNet/IP, DeviceNet, CAN, LON og øvrige bussystemer
  • Hardwareinterfaces: 1 RS485, 1 USB, 2 øvrige og 2 parallelle interfaces

Frekvensomformeren er angivet til brug i både industrielle områder og bolig- og kontormiljøer.

Specifikationer

  • Varenummer:
    2165002954
  • EAN nummer:
    5705776239641, 6438177306368
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ACH580-01-169A-4+B056+J400+N29, ACH580-01-169A-4+B056+J400+N2901
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • 4-kvadrant drift muligt:
    False
  • Antal anologe indgange:
    2.0
  • Antal anologe udgange:
    2.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    3.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    2.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    2.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    1.0
  • Antal indgangsfaser:
    Andet
  • Antal udgangsfaser:
    3
  • Anvendelse i bolig- og kontormiljø tilladt:
    True
  • Anvendelse i industrielle områder tilladt:
    True
  • Beskyttelsesgrad (NEMA):
    12
  • Bredde:
    284.0 mm
  • Dybde:
    381.0 mm
  • Effektforbrug:
    2021.0 W
  • Højde:
    880.0 mm
  • Integreret bremsemodstand:
    False
  • Kapslingsklasse IP:
    IP55
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    90.0 kW
  • Max effekt ved liniær belastning:
    90.0 kW
  • Max. udgangsfrekvens:
    500.0 Hz
  • Max. Udgangsspænding:
    480.0 V
  • Med betjeningselement:
    True
  • Med PC-tilkobling:
    True
  • Netfrekvens:
    50/60 Hz
  • Netspænding:
    380 - 480 V
  • Nominel udgangsstrøm I2N:
    169.0 A
  • Optisk interface:
    False
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Understøttende protokol for BACnet:
    True
  • Understøtter AS-interface sikkerhed på jobbet:
    False
  • Understøtter ASI-protokol:
    False
  • Understøtter CAN-protokol:
    True
  • Understøtter Data-Highway protokol:
    False
  • Understøtter DeviceNet protokol:
    True
  • Understøtter EtherNet/IP protokol:
    True
  • Understøtter KNX protokol:
    False
  • Understøtter protokol for DeviceNet Safety:
    True
  • Understøtter protokol for Foundation Fieldbus:
    False
  • Understøtter protokol for INTERBUS-Safety:
    False
  • Understøtter protokol for LON:
    True
  • Understøtter protokol for MODBUS:
    True
  • Understøtter protokol for øvrige bussystemer:
    True
  • Understøtter protokol for PROFINET IO:
    True
  • Understøtter protokol for SERCOS:
    False
  • Understøtter protokol for TCP/IP:
    True
  • Producent/forhandler:
    ABB
