ABB ACH580-01 frekvensomformer, 3 × 380–480 V, 1,1 kW, IP21

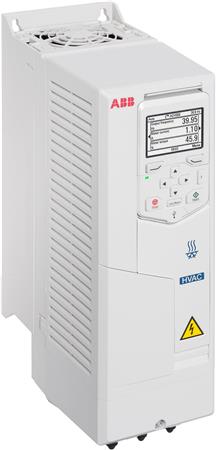

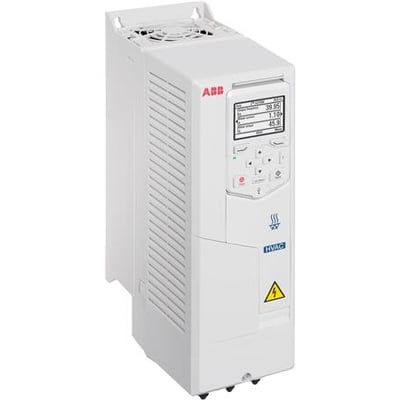

ABB ACH580-01 frekvensomformer på 1,1 kW med IP21-kapsling, ventilationsriller og betjeningspanel på fronten.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB ACH580-01 til HVAC med 1,1 kW nominel effekt, IP21, assistentbetjeningspanel, Safe Torque Off samt BACnet MS/TP, Modbus RTU og N2. Læs mere…
  • Varenr.:
    2165006581
  • EAN nr.:
    6438177459422
  • Typenr.:
    ACH580-01-03A4-4+J400+N2901
pr. stk. inkl. moms
5.068,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

ABB ACH580-01 tilhører Industry-specific-serien og er beregnet til HVAC-applikationer. Frekvensomformeren har et assistentbetjeningspanel, der giver overblik over parametre, driftsværdier og alarmer. En PC kan tilsluttes via betjeningspanelet, og Drive Composer entry kan bruges som PC-værktøj.

Model og konfiguration

  • Komplet produktkonfiguration: ACH580-01-03A4-4+J400+N2901
  • Byggestørrelse: R1
  • +J400: assistentbetjeningspanel
  • +N2901: europæisk sprogpakke med koderne EN, DE, ES, PT, FR, CZ, HU, SE, DK, NL, SV, CZ, DA og DU
  • Varenummer: 2165006581
  • EAN: 6438177459422

Elektriske data

  • Netspænding: 3 × 380–480 V; netspændingstolerance: 10 %
  • Netfrekvens: 50/60 Hz; netfrekvenstolerance: 5 %
  • Nominel effekt: 1,1 kW
  • Nominel udgangsstrøm: 3,3 A
  • Effekt ved tung last: 0,75 kW; strøm ved tung last: 2,6 A
  • Motorspænding: 3 faser, 0–480 V
  • Maksimal udgangsspænding: 480 V
  • Maksimal udgangsfrekvens: 500 Hz
  • Effektforbrug: 51 W
  • 3 indgangsfaser og 3 udgangsfaser
  • Spændingskonverter; 4-kvadrantdrift er ikke mulig
  • Safe Torque Off (STO) er inkluderet, SIL 3 / PL e
  • Indbygget bremsemodstand

Tilslutninger og kommunikation

  • Analoge indgange/udgange: 2/2
  • Digitale indgange: 6. Den udvidede produktbeskrivelse angiver 6 digitale indgange og 3 digitale udgange, mens attributterne angiver 0 digitale udgange.
  • BACnet MS/TP, Modbus RTU og N2 er angivet som inkluderet fieldbus-kommunikation.
  • Attributterne angiver også understøttelse af BACnet, Modbus, LON, EtherNet/IP, TCP/IP, DeviceNet og CAN. Yderligere data angiver understøttelse af PROFIBUS og PROFIsafe.
  • 1 RS485-interface, 1 USB-interface og 5 øvrige hardwareinterfaces
  • Ingen RS232-, RS422-, parallel- eller TTY-interfaces; intet optisk interface
  • Ekstern 24 V DC-styrespænding er ikke inkluderet. Tilbehørsmodulet CMOD-01 kan vælges separat.
  • Fieldbus-protokoller og I/O-udvidelsesmoduler fås som tilbehør.

Udførelse og mål

  • Kapslingsklasse: IP21
  • Beskyttelsesgrad (NEMA): 1
  • Mål (H × B × D): 373 × 125 × 223 mm
  • Vægt: 4,6 kg
  • Maksimal motorkabellængde: 100 meter; oplyst som i overensstemmelse med EMC-direktivet
  • Anvendelse er angivet som tilladt i industrielle områder samt bolig- og kontormiljøer.

Digital dokumentation

ABB SmartGuide er den digitale manual med guides til udpakning, installation, første start og avanceret opsætning. Den findes på drives-abb.swipeguide.com.

Specifikationer

  • Varenummer:
    2165006581
  • EAN nummer:
    6438177459422
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ACH580-01-03A4-4+J400+N2901
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • 4-kvadrant drift muligt:
    False
  • Antal anologe indgange:
    2.0
  • Antal anologe udgange:
    2.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    0.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    5.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    1.0
  • Antal indgangsfaser:
    3
  • Antal udgangsfaser:
    3
  • Anvendelse i bolig- og kontormiljø tilladt:
    True
  • Anvendelse i industrielle områder tilladt:
    True
  • Beskyttelsesgrad (NEMA):
    1
  • Bredde:
    125.0 mm
  • Dybde:
    223.0 mm
  • Effektforbrug:
    51.0 W
  • Højde:
    373.0 mm
  • Integreret bremsemodstand:
    True
  • Kapslingsklasse IP:
    IP21
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    1.1 kW
  • Max effekt ved liniær belastning:
    1.1 kW
  • Max. udgangsfrekvens:
    500.0 Hz
  • Max. Udgangsspænding:
    480.0 V
  • Med betjeningselement:
    True
  • Med PC-tilkobling:
    True
  • Netfrekvens:
    50/60 Hz
  • Netspænding:
    380 - 480 V
  • Nominel udgangsstrøm I2N:
    3.3 A
  • Optisk interface:
    False
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Understøttende protokol for BACnet:
    True
  • Understøtter AS-interface sikkerhed på jobbet:
    False
  • Understøtter ASI-protokol:
    False
  • Understøtter CAN-protokol:
    True
  • Understøtter Data-Highway protokol:
    False
  • Understøtter DeviceNet protokol:
    True
  • Understøtter EtherNet/IP protokol:
    True
  • Understøtter KNX protokol:
    False
  • Understøtter protokol for DeviceNet Safety:
    False
  • Understøtter protokol for Foundation Fieldbus:
    False
  • Understøtter protokol for INTERBUS-Safety:
    False
  • Understøtter protokol for LON:
    True
  • Understøtter protokol for MODBUS:
    True
  • Understøtter protokol for øvrige bussystemer:
    False
  • Understøtter protokol for PROFINET IO:
    False
  • Understøtter protokol for SERCOS:
    False
  • Understøtter protokol for TCP/IP:
    True
  • Producent/forhandler:
    ABB
