Schneider Electric Altivar Machine ATV320 frekvensomformer, 15 kW, 3 x 400 V, bogform

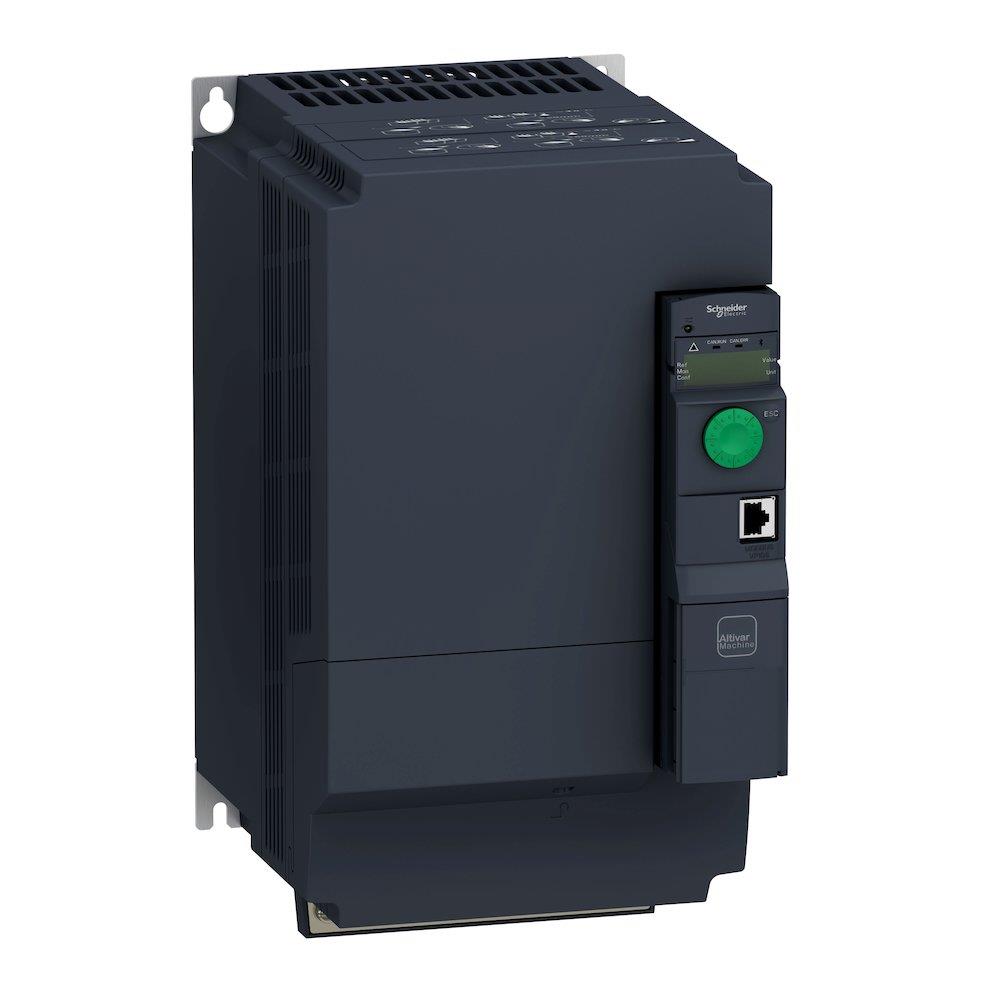

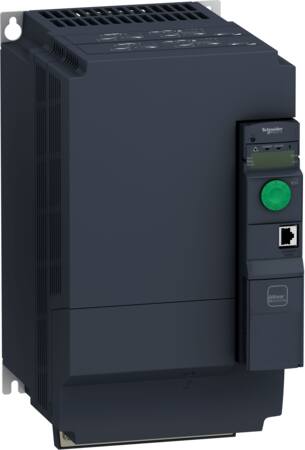

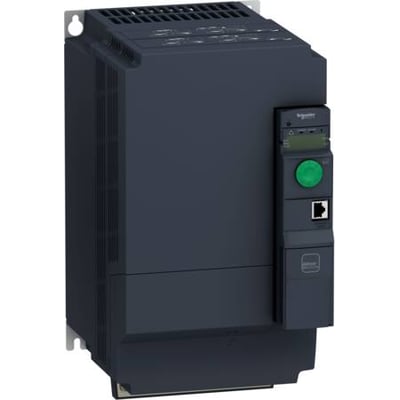

Schneider Electric Altivar Machine ATV320D15N4B frekvensomformer i bogform, 15 kW og 3 x 400 V, set skråt forfra.Schneider Electric Altivar Machine ATV320D15N4B frekvensomformer set mere direkte forfra med grønt betjeningshjul og tilslutningsport synlige.
Midlertidigt udsolgt
Se alt fra mærket Schneider Electric
Schneider Electric Altivar Machine ATV320, 15 kW, 3 x 400 V. Bogformet frekvensomformer til 3-fasede synkrone og asynkrone motorer, IP20. Læs mere…
  • Varenr.:
    7565724905
  • EAN nr.:
    3606480931321
  • Typenr.:
    ATV320D15N4B
pr. stk. inkl. moms
16.155,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Frekvensomformer til motorstyring

Schneider Electric Altivar Machine ATV320, type ATV320D15N4B, er en bogformet frekvensomformer til 3-fasede synkrone og asynkrone motorer. Den har en nominel effekt på 15 kW (20 hk) og er beregnet til 3 x 400 V. Den nominelle spænding ligger fra 380 til 500 V AC.

ATV320-serien findes i kompakt- og bogform; denne model er udført i bogform. Frekvensomformeren er udviklet til OEM-applikationer inden for blandt andet emballering, materialehåndtering, tekstil- og materialebearbejdning, mekaniske aktuatorer og hejsning.

Motorstyring og funktioner

Funktionerne omfatter moment- og hastighedsnøjagtighed ved meget lav hastighed, flux vector-styring uden sensor og et udvidet frekvensområde til højhastighedsmotorer. Der er mulighed for parallel tilslutning af motorer samt styring af særlige drev via spændings-/frekvensforholdet. Frekvensomformeren kan styre synkrone motorer i åben sløjfe.

Den indbyggede PLC-logik kan bruges til mindre installationer, hvor en separat controller ellers ville være nødvendig. ATV320-serien har indbygget Modbus RTU og CANbus samt mulighed for yderligere fem kendte netværksbusser.

Drevsoftwaren indeholder fem sikkerhedsfunktioner, som kan anvendes med eller uden et Preventa-sikkerhedsmodul. Leverandørmaterialet nævner blandt andet kombination af nødstop og lågekontakter uden separat sikkerhedsmodul. Sikkerhedsfunktionerne konfigureres med SoMove.

Tilslutninger og elektriske data

  • Nominel effekt: 15 kW
  • Indgangsspænding: 3 x 400 V; nominel spænding: 380–500 V AC
  • Indgangs- og udgangsfaser: 3
  • Netfrekvens: 50/60 Hz
  • Nominel udgangsstrøm: 33 A
  • Maksimal udgangsspænding: 500 V
  • Maksimal udgangsfrekvens: 599 Hz
  • Maks. effekt ved lineær og kvadratisk belastning: 15 kW
  • Relativ symmetrisk netspændingstolerance: 10 %
  • Relativ symmetrisk netfrekvenstolerance: 5 %
  • Digitale indgange: 6; digitale udgange: 1
  • Analoge indgange: 3; analoge udgange: 1
  • Hardwareinterfaces: 1 industriel Ethernet, 1 RS485 og 1 andet interface, som ikke er specificeret
  • TTY, RS232, parallel, USB, RS422 og PROFINET: 0 interfaces

Montering og tilbehør

Frekvensomformeren er beregnet til lodret montering på et panel med en afvigelse på højst ±10°. Den fastgøres med fire huller. Monteringstilbehør og eksterne funktioner kan vælges efter drevets størrelse, herunder bremsemodstand, netspoler, motorspoler og ekstra EMC-filtre.

På ATV320_B-typer til og med 4 kW kan GV2L-kortslutningsbeskyttelse monteres direkte med en adapter. Denne mulighed gælder ikke 15 kW-modellen.

Mål og beskyttelse

  • Kapslingsklasse: IP20
  • Beskyttelsesgrad: NEMA 1
  • Bredde: 180 mm
  • Højde: 330 mm
  • Dybde: 232 mm
  • Printkortbelægning: IEC 60721-3-3, klasse 3C3
  • Angivet omgivelsestemperatur: op til 60 °C uden yderligere køling

Software, standarder og deklarationer

ATV320 kan integreres i Schneider Electric EcoStruxure Machine via DTM. Konfiguration, styring og diagnosticering kan udføres i SoMachine og SoMove med samme DTM-softwaremodul. Leverandørdata angiver overensstemmelse med IEC/EN 61800-5-1 og IEC/EN 61800-3, herunder krav til immunitet samt ledningsbårne og udstrålede EMC-emissioner. Produktet er angivet med CE-, UL-, CSA-, NOM-, EAC- og RCM-godkendelser samt overensstemmelse med RoHS- og WEEE-direktiverne.

Leverandørens SVHC-oplysning for stoffer over 0,1 % angiver: bly, 1-methyl-2-pyrrolidone, 119344-86-4, 2,4,6-tri-tert-butylphenol, 2-ethoxyethyl acetate, 3,4-benzopyrene, bisphenol A, bumetrizole, diboron-trioxide, hexahydromethylphthalic, lead tetroxide, lead-monoxide, melamine, octrizole, phenol, methylstyrenated, TGIC og trimellitic anhydride.

Specifikationer

  • Varenummer:
    7565724905
  • EAN nummer:
    3606480931321
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ATV320D15N4B
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • Antal anologe indgange:
    3.0
  • Antal anologe udgange:
    1.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    1.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    1.0
  • Antal HW-snitflader industriel Ethernet:
    1.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    0.0
  • Antal indgangsfaser:
    3
  • Antal udgangsfaser:
    3
  • Beskyttelsesgrad (NEMA):
    1
  • Bredde:
    180.0 mm
  • Dybde:
    232.0 mm
  • Effekt:
    15kW
  • Højde:
    330.0 mm
  • Kapslingsklasse IP:
    IP20
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    15.0 kW
  • Max effekt ved liniær belastning:
    15.0 kW
  • Max. udgangsfrekvens:
    599.0 Hz
  • Max. Udgangsspænding:
    500.0 V
  • Netfrekvens:
    50/60 Hz
  • Nominel udgangsstrøm I2N:
    33.0 A
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Spænding:
    3x400V
  • SVHC stof over 0,1%:
    Bly, 1-methyl-2-pyrrolidone, 119344-86-4, 2,4,6-tri-tert-butylphenol, 2-ethoxyethyl acetate, 3,4-Benzopyrene, Bisphenol A, Bumetrizole, Diboron-trioxide, Hexahydromethylphthalic, Lead tetroxide, Lead-monoxide, Melamine, Octrizole, Phenol, methylstyrenated
  • Producent/forhandler:
    Schneider Electric
