ABB ACH580 frekvensomformer, 3 x 380–480 V, 3 kW, IP55

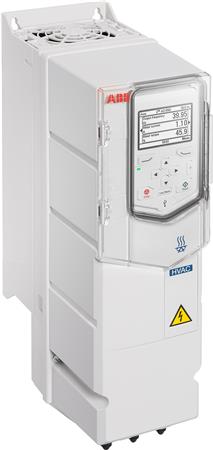

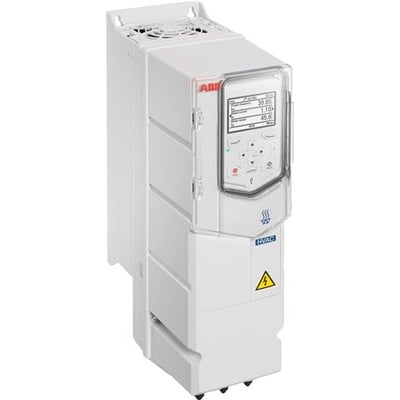

ABB ACH580 frekvensomformer til HVAC med 3 kW effekt og IP55, vist skråt forfra med betjeningspanel.
Midlertidigt udsolgt
Se alt fra mærket ABB
ABB ACH580-01 til HVAC med 3 kW nominel effekt, IP55, assistentbetjeningspanel og Safe Torque Off (STO), SIL3/PLe. Læs mere…
  • Varenr.:
    2165006549
  • EAN nr.:
    6438177459576
  • Typenr.:
    ACH580-01-07A3-4+B056+J400+N2901
pr. stk. inkl. moms
6.753,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

ABB ACH580-01 er en frekvensomformer fra serien “Industry-specific”, beregnet til HVAC-applikationer. Den leveres med assistentbetjeningspanel, som viser parametre, driftsværdier og alarmer. En PC kan tilsluttes via betjeningspanelet, og frekvensomformeren kan bruges med PC-værktøjet Drive Composer entry.

Komplet produktkonfiguration: ACH580-01-07A3-4+B056+J400+N2901.

Tekniske data

  • Netspænding: 3 x 380–480 V
  • Netfrekvens: 50/60 Hz
  • Nominel effekt (Pn): 3 kW
  • Nominel strøm (In): 7,2 A
  • Effekt ved tung last (Phd): 2,2 kW
  • Strøm ved tung last (Ihd): 5,6 A
  • Safe Torque Off (STO): inkluderet, SIL3/PLe
  • Kapslingsklasse: IP55; beskyttelsesgrad: NEMA 12
  • Konvertertype: spændingskonverter
  • Indgangsfaser: 3; udgangsfaser: 3
  • Motorspænding: 3 faser, 0–480 V
  • Maksimal udgangsspænding: 480 V
  • Maksimal udgangsfrekvens: 500 Hz
  • Maksimal motorkabellængde: 100 meter, angivet som i overensstemmelse med EMC-direktivet
  • Maksimal effekt ved lineær og kvadratisk belastning: 3 kW
  • Effektforbrug: 98 W
  • Symmetrisk netspændingstolerance: 10 %
  • Symmetrisk netfrekvenstolerance: 5 %
  • Byggestørrelse: R1
  • Mål (H x B x D): 403 x 128 x 233 mm
  • Vægt: 4,8 kg

Tilslutninger og kommunikation

  • Analoge ind-/udgange: 2/2
  • Digitale ind-/udgange: 6/3 ifølge den udvidede produktbeskrivelse. Attributdata angiver 6 digitale indgange og 0 digitale udgange.
  • Fieldbus-kommunikation inkluderet: BACnet MS/TP, Modbus RTU og N2
  • RS485-interface: 1; USB-interface: 1; øvrige hardwareinterfaces: 5
  • Understøttede protokoller ifølge attributdata: BACnet, Modbus, EtherNet/IP, TCP/IP, PROFIsafe, PROFIBUS, DeviceNet, CAN og LON
  • Ikke understøttede protokoller ifølge attributdata: KNX, DeviceNet Safety, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-interface sikkerhed, ASI, Foundation Fieldbus, SUCONET, SafetyBUS p og INTERBUS. Øvrige bussystemer er heller ikke angivet som understøttet.
  • Antal interfaces: TTY 0, RS232 0, RS422 0, parallel 0, PROFINET 0 og industriel Ethernet 0
  • Ekstern 24 V DC-styrespænding er ikke inkluderet. Tilbehørsmodulet CMOD-01 kan vælges separat.
  • Integreret bremsemodstand: ja
  • 4-kvadrantdrift: nej
  • PC-tilkobling og betjeningselement: ja
  • Optisk interface: nej

Pluskoder og anvendelse

  • +B056: IP55
  • +J400: assistentbetjeningspanel
  • +N2901: europæisk sprogpakke med EN, DE, ES, PT, FR, CZ, HU, SE, DK, NL, SV, CZ, DA og DU
  • Anvendelse i industrielle områder samt bolig- og kontormiljøer er angivet som tilladt.

Identifikation

  • Produktnummer: 2165006549
  • EAN: 6438177459576
  • Typenummer: ACH580-01-07A3-4+B056+J400+N2901

Specifikationer

  • Varenummer:
    2165006549
  • EAN nummer:
    6438177459576
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ACH580-01-07A3-4+B056+J400+N2901
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • 4-kvadrant drift muligt:
    Nej
  • Antal anologe indgange:
    2.0
  • Antal anologe udgange:
    2.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    0.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    5.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    1.0
  • Antal indgangsfaser:
    3
  • Antal udgangsfaser:
    3
  • Anvendelse i bolig- og kontormiljø tilladt:
    Ja
  • Anvendelse i industrielle områder tilladt:
    Ja
  • Beskyttelsesgrad (NEMA):
    12
  • Bredde:
    128.0 mm
  • Dybde:
    233.0 mm
  • Effektforbrug:
    98.0 W
  • Højde:
    403.0 mm
  • Integreret bremsemodstand:
    Ja
  • Kapslingsklasse IP:
    IP55
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    3.0 kW
  • Max effekt ved liniær belastning:
    3.0 kW
  • Max. udgangsfrekvens:
    500.0 Hz
  • Max. Udgangsspænding:
    480.0 V
  • Med betjeningselement:
    Ja
  • Med PC-tilkobling:
    Ja
  • Netfrekvens:
    50/60 Hz
  • Nominel udgangsstrøm I2N:
    7.2 A
  • Optisk interface:
    Nej
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Understøttende protokol for BACnet:
    Ja
  • Understøtter AS-interface sikkerhed på jobbet:
    Nej
  • Understøtter ASI-protokol:
    Nej
  • Understøtter CAN-protokol:
    Ja
  • Understøtter Data-Highway protokol:
    Nej
  • Understøtter DeviceNet protokol:
    Ja
  • Understøtter EtherNet/IP protokol:
    Ja
  • Understøtter KNX protokol:
    Nej
  • Understøtter protokol for DeviceNet Safety:
    Nej
  • Understøtter protokol for Foundation Fieldbus:
    Nej
  • Understøtter protokol for INTERBUS-Safety:
    Nej
  • Understøtter protokol for INTERBUS:
    Nej
  • Understøtter protokol for LON:
    Ja
  • Understøtter protokol for MODBUS:
    Ja
  • Understøtter protokol for øvrige bussystemer:
    Nej
  • Understøtter protokol for PROFINET IO:
    Nej
  • Understøtter protokol for PROFIBUS:
    Ja
  • Understøtter protokol for PROFIsafe:
    Ja
  • Understøtter protokol for SERCOS:
    Nej
  • Understøtter protokol for SafetyBUS p:
    Nej
  • Understøtter protokol for SUCONET:
    Nej
  • Understøtter protokol for TCP/IP:
    Ja
  • Producent/forhandler:
    ABB
