Schneider Electric Altivar Machine ATV320 frekvensomformer, 5,5 kW, 3 × 400 V, IP20, ATV320U55N4C

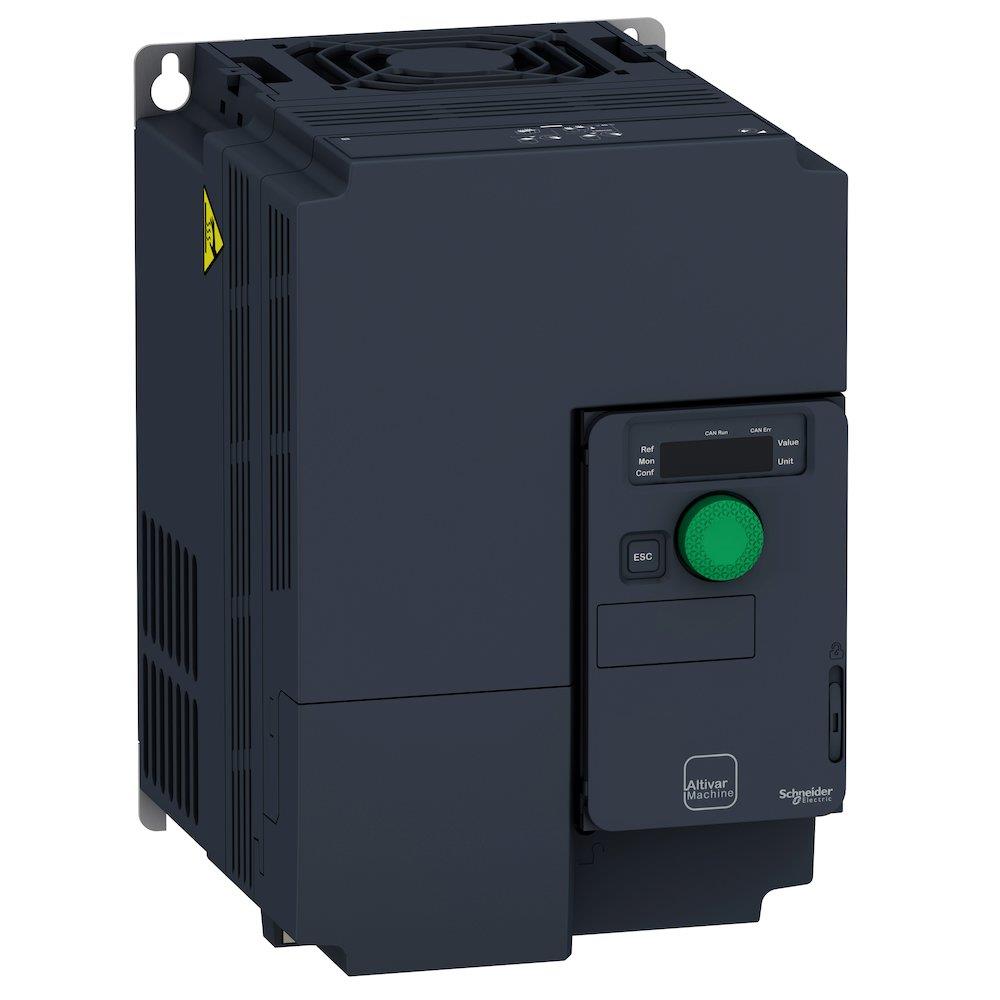

Schneider Electric Altivar Machine ATV320 frekvensomformer på 5,5 kW, set skråt forfra med grøn betjeningsknap.Schneider Electric Altivar Machine ATV320 frekvensomformer på 5,5 kW, set tættere på forfra med frontens betjeningsknapper.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11 - torsdag d. 26/11
GLS Erhverv49,00 kr.Onsdag d. 18/11 - torsdag d. 26/11
GLS Hjemmelevering59,00 kr.Onsdag d. 18/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Schneider Electric
Schneider Electric ATV320U55N4C er en 5,5 kW frekvensomformer til 3 × 400 V med IP20, integreret bremsemodstand og understøttelse af flere industriprotokoller. Læs mere…
  • Varenr.:
    7565729667
  • EAN nr.:
    3606489917791
  • Typenr.:
    ATV320U55N4C
pr. stk. inkl. moms
10.705,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Schneider Electric Altivar Machine ATV320

ATV320U55N4C er en frekvensomformer i Altivar Machine ATV320-serien, der er udviklet til OEM-maskiner. Den kompakte konstruktion giver mulighed for lodret placering af drevene i maskinrammer. Omformeren har en nominel effekt på op til 5,5 kW / 7,5 hk og er beregnet til industrielle anvendelser.

Funktioner og anvendelse

Frekvensomformeren har moment- og hastighedsnøjagtighed ved meget lave hastigheder, sensorløs flux vector-styring og et udvidet frekvensområde til højhastighedsmotorer. Den understøtter parallel tilslutning af motorer og styring af særlige drev via spændings-/frekvensforholdet. Der er også angivet hastighedsnøjagtighed for synkronmotorer i åben sløjfe.

ATV320-serien er beregnet til blandt andet følgende maskinopgaver:

  • Pakning og materialehåndtering
  • Tekstil- og materialebearbejdning
  • Mekaniske aktuatorer og hejsning

Produktteksten angiver drift ved omgivelsestemperaturer op til 60 °C uden behov for yderligere køling. Supplerende produktdata angiver 50 °C uden derating, op til 60 °C med derating og op til 70 °C i flere minutter uden derating.

Elektriske data

  • Forsyning: 3-faset, 3 × 400 V; nominel spænding angivet fra 380 V til 500 V AC
  • Netfrekvens: 50/60 Hz
  • Nominel effekt: 5,5 kW / 7,5 hk
  • Maks. effekt ved kvadratisk og lineær belastning: 5,5 kW
  • Udgang: 3 faser
  • Nominel udgangsstrøm I2N: 14,3 A
  • Maks. udgangsspænding: 550 V
  • Maks. udgangsfrekvens: 599 Hz
  • Relativ symmetrisk netspændingstolerance: 10 %
  • Relativ symmetrisk netfrekvenstolerance: 5 %
  • Integreret bremsemodstand og mulighed for 4-kvadrant-drift

Indgange, udgange og kommunikation

  • 6 digitale indgange og 1 digital udgang
  • 3 analoge indgange og 1 analog udgang
  • 1 RS485-interface og 1 anden hardwaregrænseflade
  • Ingen TTY-, RS232-, parallel-, USB- eller RS422-grænseflade; 0 PROFINET- og industriel Ethernet-hardwaregrænseflader
  • Betjeningselement og PC-tilslutning: Ja
  • Angivet understøttelse: Modbus, EtherNet/IP, TCP/IP, PROFIsafe, PROFIBUS, DeviceNet, CAN og øvrige bussystemer

Produktteksten omtaler indbygget CANopen og Modbus RTU samt mulighed for tilvalg af EtherNet/IP, Modbus TCP, EtherCAT, Profibus, Profinet og DeviceNet. Attributterne angiver samtidig PROFINET IO som ikke understøttet. De angiver også, at KNX, DeviceNet Safety, SERCOS, Data-Highway, INTERBUS-Safety, AS-interface-sikkerhed, ASI, Foundation Fieldbus, LON, SUCONET, SafetyBUS p, INTERBUS og BACnet ikke understøttes.

Montering og tilbehør

Omformeren monteres lodret på et panel ved hjælp af 4 fastgørelseshuller. Produktteksten angiver mulighed for direkte montering af kortslutningsbeskyttelse via adapter på ATV320-modeller i bogform. Tilbehør og eksterne funktioner kan omfatte bremsemodstand, netspoler, motorspoler og ekstra EMC-filtre. Tilbehør og muligheder afhænger af drevets størrelse.

ATV320 kan konfigureres, styres og diagnosticeres via DTM i SoMachine- og SoMove-software og er integreret i Schneider Electrics EcoStruxure Machine.

Mål, kapsling og standarder

  • Kapslingsklasse: IP20
  • Beskyttelsesgrad: NEMA 1
  • Mål: 150 mm bred og 232 mm høj. Dybden er angivet til 178 mm i produktegenskaberne og 172 mm i leverandørbeskrivelsen.
  • Vægt: 2,2 kg
  • Belagte printkort: angivet som IEC-3-3 klasse 3C3
  • Overensstemmelse er angivet for IEC-, UL-, TUV- og KC-standarder samt RoHS- og WEEE-direktiver.
  • Industriel anvendelse: Ja. Anvendelse i bolig- og kontormiljø: Nej.

Produktidentifikation

  • Typebetegnelse: ATV320U55N4C
  • Produktnummer: 7565729667
  • EAN: 3606489917791

Oplysning om SVHC-stoffer

Produktdata angiver følgende SVHC-stoffer over 0,1 %: 1-methyl-2-pyrrolidone, 2-ethoxyethyl acetate, Bisphenol A, bly, diboron-trioxide, lead tetroxide, lead-monoxide, lead-titanium-trioxide og TGIC.

Specifikationer

  • Varenummer:
    7565729667
  • EAN nummer:
    3606489917791
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ATV320U55N4C
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • Antal anologe indgange:
    3.0
  • Antal anologe udgange:
    1.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    1.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    1.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    0.0
  • Antal indgangsfaser:
    3
  • Antal udgangsfaser:
    3
  • Beskyttelsesgrad (NEMA):
    1
  • Bredde:
    150.0 mm
  • Dybde:
    178.0 mm
  • Effekt:
    5,5kW
  • Højde:
    232.0 mm
  • Kapslingsklasse IP:
    IP20
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    5.5 kW
  • Max effekt ved liniær belastning:
    5.5 kW
  • Max. udgangsfrekvens:
    599.0 Hz
  • Max. Udgangsspænding:
    550.0 V
  • Netfrekvens:
    50/60 Hz
  • Nominel udgangsstrøm I2N:
    14.3 A
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Spænding:
    3x400V
  • SVHC stof over 0,1%:
    1-methyl-2-pyrrolidone, 2-ethoxyethyl acetate, Bisphenol A, Bly, Diboron-trioxide, Lead tetroxide, Lead-monoxide, Lead-titanium-trioxide, TGIC
  • Producent/forhandler:
    Schneider Electric
