Schneider Electric Altivar Machine ATV320U75N4C frekvensomformer, 7,5 kW, 3 x 400 V, IP20

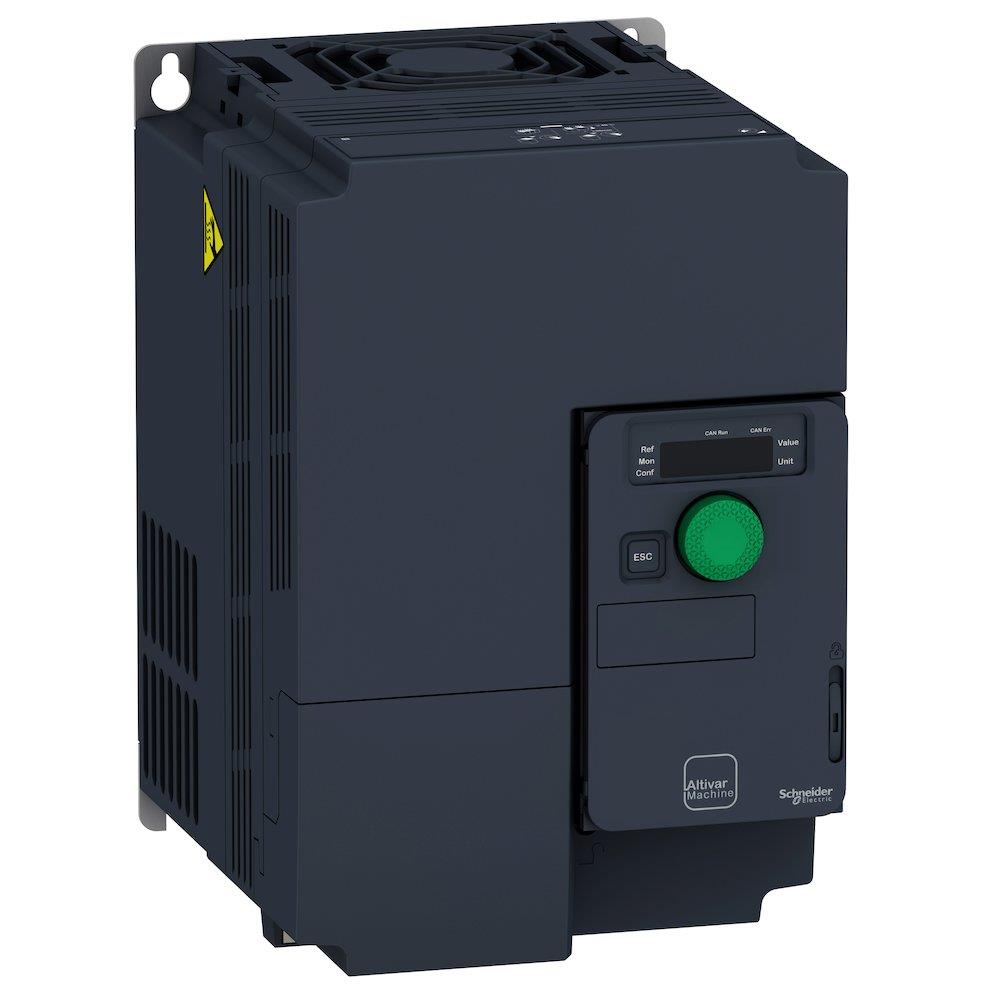

Schneider Electric Altivar Machine ATV320U75N4C frekvensomformer på 7,5 kW med mørkt kabinet og grønt betjeningselement.Schneider Electric Altivar Machine ATV320U75N4C frekvensomformer set skråt forfra med synlig venstre side og grøn betjeningsknap.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11 - torsdag d. 26/11
GLS Erhverv49,00 kr.Onsdag d. 18/11 - torsdag d. 26/11
GLS Hjemmelevering59,00 kr.Onsdag d. 18/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Schneider Electric
3-faset ATV320-frekvensomformer med 7,5 kW, IP20, integreret bremsemodstand og understøttelse af blandt andet Modbus, EtherNet/IP og CAN. Læs mere…
  • Varenr.:
    7565729670
  • EAN nr.:
    3606489917807
  • Typenr.:
    ATV320U75N4C
pr. stk. inkl. moms
12.169,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Frekvensomformer til maskinapplikationer

Schneider Electric Altivar Machine ATV320U75N4C er en kompakt frekvensomformer til OEM-maskiner. Den kan indgå i maskinrammer med lodret placering af drevene og er beregnet til montering lodret på et panel med fire fastgørelseshuller. Omformeren har 3-faset indgang og udgang, en effekt på 7,5 kW og kapslingsklasse IP20. Den er beregnet til industrielle anvendelser og ikke til bolig- og kontormiljøer.

ATV320-serien er beskrevet til brug inden for pakning, materialehåndtering, tekstil, materialebearbejdning, mekaniske aktuatorer og hejsning. Den understøtter motorstyring i åben sløjfe af asynkrone og synkrone motorer, herunder moment- og hastighedsnøjagtighed ved lav hastighed samt fluxvektorstyring uden sensor. Funktionerne omfatter også et udvidet frekvensområde til højhastighedsmotorer, parallel tilslutning af motorer og styring via spændings-/frekvensforholdet.

Funktioner og tilslutninger

  • Integreret bremsemodstand og mulighed for 4-kvadrantdrift.
  • 6 digitale indgange, 1 digital udgang, 3 analoge indgange og 1 analog udgang.
  • 1 RS485-interface og 1 yderligere hardwareinterface. PC-tilslutning og betjeningselement er angivet.
  • Understøtter Modbus, EtherNet/IP, TCP/IP, PROFIsafe, PROFIBUS, DeviceNet, CAN og øvrige bussystemer.
  • Understøtter ikke KNX, DeviceNet Safety, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-Interface-sikkerhed, ASI, Foundation Fieldbus, LON, SUCONET, SafetyBUS p, INTERBUS eller BACnet.
  • Der er angivet 0 interfaces for seriel TTY, RS232, parallel, USB, RS422, industriel Ethernet og PROFINET.
  • Kan konfigureres, styres og diagnosticeres via DTM i SoMachine- og SoMove-software og er integreret i Schneider Electrics EcoStruxure Machine.

Tekniske data

  • Model: ATV320U75N4C.
  • Netspænding: 3 x 400 V; angivet spændingsområde i leverandørbeskrivelsen: 380–500 V AC.
  • Netfrekvens: 50/60 Hz.
  • Udgangsstrøm: 17 A; maksimal udgangsspænding: 550 V.
  • Maksimal udgangsfrekvens: 599 Hz.
  • Maksimal effekt ved lineær og kvadratisk belastning: 7,5 kW.
  • Tolerance for symmetrisk netspænding: 10 %; tolerance for netfrekvens: 5 %.
  • Kapslingsklasse: IP20; NEMA-beskyttelsesgrad: 1.
  • Mål ifølge attributdata: 150 mm bred, 232 mm høj og 178 mm dyb. Vægt: 2,2 kg.
  • Printkortene er beskrevet som belagt i klasse 3C3 efter IEC 3-3.

Montering, tilbehør og standarder

Tilgængeligt tilbehør og eksterne funktioner omfatter bremsemodstand, netdrosselspoler, motordrosselspoler og ekstra EMC-filtre. Tilbehør og muligheder afhænger af drevets størrelse. Leverandørmaterialet angiver overensstemmelse med IEC-, UL-, TÜV- og KC-standarder samt RoHS- og WEEE-direktiver.

Leverandørmaterialet angiver drift ved omgivelsestemperaturer op til 60 °C uden yderligere køling. En supplerende beskrivelse angiver drift op til 50 °C uden derating, op til 60 °C med derating og op til 70 °C i flere minutter uden derating. Temperaturangivelserne er således ikke enslydende i materialet.

Bemærkninger til leverandørdata

Leverandørmaterialet indeholder forskellige effekt- og dybdeangivelser. Effektdataene varierer mellem 5,5 kW / 7,5 hk og 7,5 kW / 10 hk; produktattributterne angiver 7,5 kW. Dybden er angivet som både 172 mm og 178 mm; attributdataene angiver 178 mm.

Følgende stoffer er opført i dataene som SVHC-stoffer over 0,1 %: 1-methyl-2-pyrrolidone, 2-ethoxyethyl acetate, Bisphenol A, bly, diboron-trioxide, lead tetroxide, lead-monoxide, lead-titanium-trioxide og TGIC.

Specifikationer

  • Varenummer:
    7565729670
  • EAN nummer:
    3606489917807
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ATV320U75N4C
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • 4-kvadrant drift muligt:
    Ja
  • Antal anologe indgange:
    3.0
  • Antal anologe udgange:
    1.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    1.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    1.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    0.0
  • Antal indgangsfaser:
    3
  • Antal udgangsfaser:
    3
  • Anvendelse i bolig- og kontormiljø tilladt:
    Nej
  • Anvendelse i industrielle områder tilladt:
    Ja
  • Beskyttelsesgrad (NEMA):
    1
  • Bredde:
    150.0 mm
  • Dybde:
    178.0 mm
  • Effekt:
    7,5kW
  • Højde:
    232.0 mm
  • Integreret bremsemodstand:
    Ja
  • Kapslingsklasse IP:
    IP20
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    7.5 kW
  • Max effekt ved liniær belastning:
    7.5 kW
  • Max. udgangsfrekvens:
    599.0 Hz
  • Max. Udgangsspænding:
    550.0 V
  • Med betjeningselement:
    Ja
  • Med PC-tilkobling:
    Ja
  • Netfrekvens:
    50/60 Hz
  • Nominel udgangsstrøm I2N:
    17.0 A
  • Optisk interface:
    Nej
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Spænding:
    3x400V
  • SVHC stof over 0,1%:
    1-methyl-2-pyrrolidone, 2-ethoxyethyl acetate, Bisphenol A, Bly, Diboron-trioxide, Lead tetroxide, Lead-monoxide, Lead-titanium-trioxide, TGIC
  • Understøttende protokol for BACnet:
    Nej
  • Understøtter AS-interface sikkerhed på jobbet:
    Nej
  • Understøtter ASI-protokol:
    Nej
  • Understøtter CAN-protokol:
    Ja
  • Understøtter Data-Highway protokol:
    Nej
  • Understøtter DeviceNet protokol:
    Ja
  • Understøtter EtherNet/IP protokol:
    Ja
  • Understøtter KNX protokol:
    Nej
  • Understøtter protokol for DeviceNet Safety:
    Nej
  • Understøtter protokol for Foundation Fieldbus:
    Nej
  • Understøtter protokol for INTERBUS-Safety:
    Nej
  • Understøtter protokol for INTERBUS:
    Nej
  • Understøtter protokol for LON:
    Nej
  • Understøtter protokol for MODBUS:
    Ja
  • Understøtter protokol for øvrige bussystemer:
    Ja
  • Understøtter protokol for PROFINET IO:
    Nej
  • Understøtter protokol for PROFIBUS:
    Ja
  • Understøtter protokol for PROFIsafe:
    Ja
  • Understøtter protokol for SERCOS:
    Nej
  • Understøtter protokol for SafetyBUS p:
    Nej
  • Understøtter protokol for SUCONET:
    Nej
  • Understøtter protokol for TCP/IP:
    Ja
  • Producent/forhandler:
    Schneider Electric
