ABB ACH580-01 frekvensomformer, 3 x 380–480 V, 7,5 kW, IP55

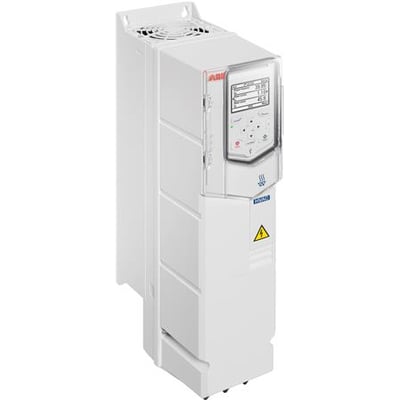

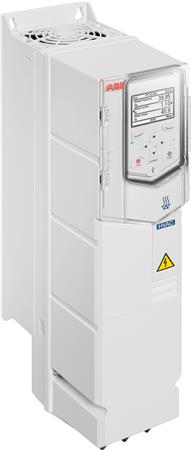

ABB ACH580-01 frekvensomformer til HVAC i lys grå kapsling med betjeningspanel på fronten, 7,5 kW og IP55.
Midlertidigt udsolgt
Se alt fra mærket ABB
ABB ACH580-01 til HVAC-applikationer med 7,5 kW nominel effekt, IP55, assistentbetjeningspanel og Safe Torque Off (STO), SIL3/PLe. Læs mere…
  • Varenr.:
    2165006691
  • EAN nr.:
    6438177459606
  • Typenr.:
    ACH580-01-018A-4+B056+J400+N2901
pr. stk. inkl. moms
11.708,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Frekvensomformer til HVAC

ABB ACH580-01 tilhører Industry-specific-serien og er beregnet til HVAC-applikationer. Betjeningspanelet giver overblik over parametre, driftsværdier og alarmer. En PC kan tilsluttes via betjeningspanelet, og frekvensomformeren har tilslutning til Drive Composer entry. Tilbehør omfatter fieldbus-protokoller og I/O-udvidelsesmoduler.

Komplet produktkonfiguration: ACH580-01-018A-4+B056+J400+N2901.

Tekniske data

  • Konvertertype: spændingskonverter
  • Nettilslutning: 3 faser, 380–480 V, 50/60 Hz
  • Netspændingstolerance: 10 %
  • Netfrekvenstolerance: 5 %
  • Nominel effekt: 7,5 kW
  • Maks. effekt ved kvadratisk belastning: 7,5 kW
  • Maks. effekt ved lineær belastning: 7,5 kW
  • Nominel udgangsstrøm: 17 A
  • Effekt og strøm ved tung last: 5,5 kW og 12,6 A
  • Motorspænding: 3 faser, 0–480 V
  • Maks. udgangsspænding: 480 V
  • Maks. udgangsfrekvens: 500 Hz
  • Maks. motorkabellængde: 100 meter, i overensstemmelse med EMC-direktivet
  • Effektforbrug: 240 W
  • Safe Torque Off (STO): inkluderet, SIL3/PLe
  • Kapslingsklasse: IP55, NEMA 12
  • Byggestørrelse: R2
  • Mål (H x B x D): 503 x 128 x 239 mm
  • Vægt: 6,8 kg

Betjening og tilslutninger

  • Assistentbetjeningspanel, kode +J400
  • Analoge indgange/udgange: 2/2
  • Digitale indgange/udgange: 6/3 ifølge de udvidede tekniske data. Attributdata angiver 0 digitale udgange.
  • Ekstern 24 V DC-styrespænding er ikke inkluderet. Tilbehørsmodulet CMOD-01 kan vælges.
  • Integreret bremsemodstand: ja
  • PC-tilkobling: ja
  • USB-interface: 1; RS485-interface: 1; øvrige hardwareinterfaces: 5
  • 4-kvadrantdrift: nej

Kommunikationsprotokoller

BACnet MS/TP, Modbus RTU og N2 er angivet som inkluderet fieldbus-kommunikation. Attributterne angiver desuden understøttelse af BACnet, Modbus, TCP/IP, EtherNet/IP, PROFIBUS, PROFIsafe, DeviceNet, CAN og LON.

Attributterne angiver ikke understøttelse af KNX, DeviceNet Safety, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-interface sikkerhed, ASI, Foundation Fieldbus, SUCONET, SafetyBUS p, INTERBUS eller øvrige bussystemer. PROFINET-interfaces: 0.

Konfiguration

  • +B056: IP55
  • +J400: assistentbetjeningspanel
  • +N2901: europæisk sprogpakke med EN, DE, ES, PT, FR, CZ, HU, SE, DK, NL, SV, CZ, DA og DU

Specifikationer

  • Varenummer:
    2165006691
  • EAN nummer:
    6438177459606
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ACH580-01-018A-4+B056+J400+N2901
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • 4-kvadrant drift muligt:
    Nej
  • Antal anologe indgange:
    2.0
  • Antal anologe udgange:
    2.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    0.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    5.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    1.0
  • Antal indgangsfaser:
    3
  • Antal udgangsfaser:
    3
  • Anvendelse i bolig- og kontormiljø tilladt:
    Ja
  • Anvendelse i industrielle områder tilladt:
    Ja
  • Beskyttelsesgrad (NEMA):
    12
  • Bredde:
    128.0 mm
  • Dybde:
    239.0 mm
  • Effektforbrug:
    240.0 W
  • Højde:
    503.0 mm
  • Integreret bremsemodstand:
    Ja
  • Kapslingsklasse IP:
    IP55
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    7.5 kW
  • Max effekt ved liniær belastning:
    7.5 kW
  • Max. udgangsfrekvens:
    500.0 Hz
  • Max. Udgangsspænding:
    480.0 V
  • Med betjeningselement:
    Ja
  • Med PC-tilkobling:
    Ja
  • Netfrekvens:
    50/60 Hz
  • Netspænding:
    380 - 480 V
  • Nominel udgangsstrøm I2N:
    17.0 A
  • Optisk interface:
    Nej
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Understøttende protokol for BACnet:
    Ja
  • Understøtter AS-interface sikkerhed på jobbet:
    Nej
  • Understøtter ASI-protokol:
    Nej
  • Understøtter CAN-protokol:
    Ja
  • Understøtter Data-Highway protokol:
    Nej
  • Understøtter DeviceNet protokol:
    Ja
  • Understøtter EtherNet/IP protokol:
    Ja
  • Understøtter KNX protokol:
    Nej
  • Understøtter protokol for DeviceNet Safety:
    Nej
  • Understøtter protokol for Foundation Fieldbus:
    Nej
  • Understøtter protokol for INTERBUS-Safety:
    Nej
  • Understøtter protokol for INTERBUS:
    Nej
  • Understøtter protokol for LON:
    Ja
  • Understøtter protokol for MODBUS:
    Ja
  • Understøtter protokol for øvrige bussystemer:
    Nej
  • Understøtter protokol for PROFINET IO:
    Nej
  • Understøtter protokol for PROFIBUS:
    Ja
  • Understøtter protokol for PROFIsafe:
    Ja
  • Understøtter protokol for SERCOS:
    Nej
  • Understøtter protokol for SafetyBUS p:
    Nej
  • Understøtter protokol for SUCONET:
    Nej
  • Understøtter protokol for TCP/IP:
    Ja
  • Producent/forhandler:
    ABB
