Frese OPTIMA Compact motorventil, DN20, muffe/muffe, high, 5 mm slaglængde, 2 trykudtag

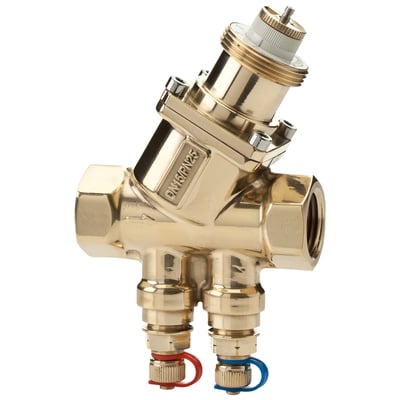

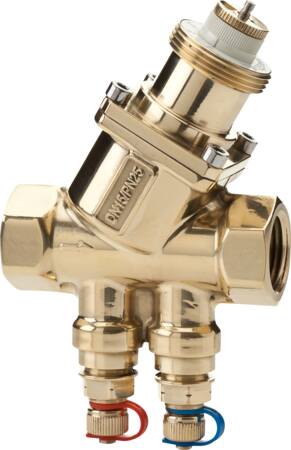

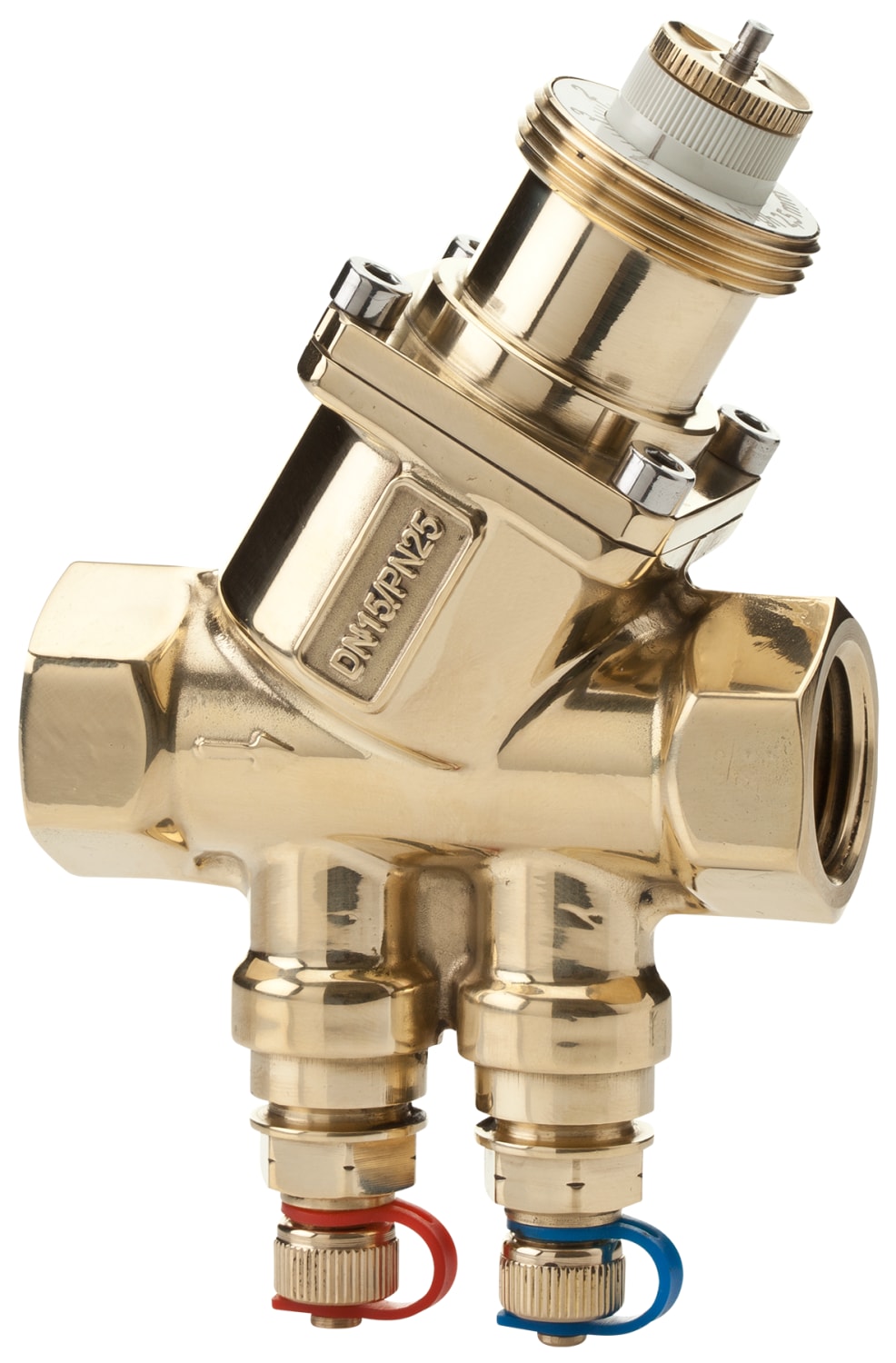

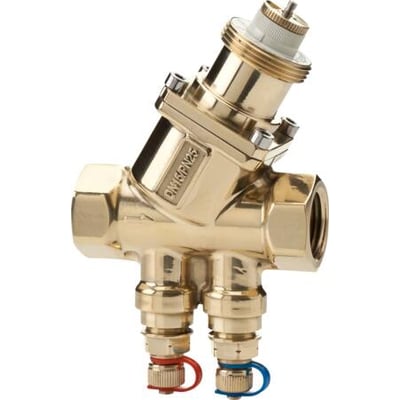

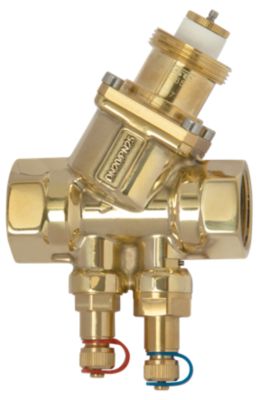

Frese OPTIMA Compact DN20-motorventil med skråtstillet ventilhus, justeringsdel øverst og to trykudtag med rød og blå markering.Frese OPTIMA Compact DN20-motorventil set forfra med muffetilslutninger og de to trykudtag synlige under ventilhuset.Frese OPTIMA Compact DN20-motorventil i let skrå vinkel med markering af flowretning på ventilhuset og farvede trykudtag.Frese OPTIMA Compact DN20-motorventil set mere fra siden, så ventilhusets form og trykudtagene under det ses tydeligt.Frese OPTIMA Compact DN20-motorventil tæt på med synlig indstillingsskala øverst, muffetilslutninger og flowpil på huset.
PRISGARANTI
20+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 13/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 13/11
GLS Erhverv49,00 kr.Fredag d. 13/11
GLS Hjemmelevering59,00 kr.Fredag d. 13/11
Direkte levering149,00 kr.Torsdag d. 12/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 12/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket Frese
Dynamisk DN20-motorventil med indbygget differenstrykregulator, 2 trykudtag og flowområde på 220–1330 l/h. Leveres uden aktuator. Læs mere…
  • Varenr.:
    406747306
  • EAN nr.:
    5705564049551
  • Typenr.:
    53-1368
pr. stk. inkl. moms
805,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Frese OPTIMA Compact er en dynamisk motorventil til varme- og køleanlæg. Ventilen kombinerer en eksternt justerbar reguleringsventil, en differenstrykregulator og en modulerende motorventil. Det maksimale flow kan forindstilles, mens ventilen bevarer fuld modulation af slaglængden uanset indstillingen. Den indbyggede differenstrykregulator opretholder et konstant differenstryk over reguleringsenheden og giver fuld ventilautoritet.

Ventilen har DN20, muffe/muffe-tilslutning, 3/4" gevind og 5 mm slaglængde. Den har 2 trykudtag og leveres uden aktuator.

Anvendelse og funktioner

Ventilen er beregnet til varme- og køleanlæg, herunder applikationer med fan coil units, airconditionanlæg, veksleranlæg og blandesløjfer. Den dynamiske regulering tilpasser flowet til anlæggets trykforhold og modvirker overflow.

  • Flow kan forindstilles via en trinløs analog skala.
  • Forindstillingen påvirker ikke slaglængden; ventilen bevarer fuld modulation.
  • Kan anvendes ved differenstrykområder op til 800 kPa.
  • Højt flow ved lavt differenstryk.
  • Termisk aktuator kan være on/off eller 0–10 V og normalt lukket.
  • Elektrisk aktuator kan være 0–10 V eller 3-punkt-styret og normalt lukket.
  • Ventilen kan vælges med forskellige slaglængder, så karakteristikken passer til den valgte aktuator.
  • Der er ikke krav om en bestemt minimumslængde på lige rør før eller efter ventilen.
  • Ved montering ved terminalerne kræves der ifølge produktdata ikke yderligere reguleringsventiler i fordelingssystemet.
  • Der kræves ikke ny regulering, hvis anlægget udvides med yderligere trin, eller den dimensionerede kapacitet ændres.

Tekniske oplysninger

  • Type: trykdifferens
  • Nominel diameter: DN20
  • Tilslutning: muffe/muffe, 3/4"
  • Flowområde: 220–1330 l/h
  • KVS-værdi: 5,0 m³/h
  • Maks. medietemperatur: 120 °C
  • Materiale: DZR-messing
  • Materiale til hus: messing
  • Oplyst SVHC-stof over 0,1 %: bly
  • Oprindelsesland: Danmark
  • Typebetegnelse: 53-1368
  • Produktnummer: 406747306
  • EAN: 5705564049551

Specifikationer

  • Varenummer:
    406747306
  • EAN nummer:
    5705564049551
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    53-1368
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • DN mål:
    20
  • Flow max:
    1330
  • Flow min:
    220
  • Gevind:
    3/4"
  • KVS værdi:
    5.0 m³/h
  • Materiale:
    DZR Messing
  • Materiale til hus:
    Messing
  • Medietemperatur max:
    120°C
  • Nominel diameter:
    3/4"
  • SVHC stof over 0,1%:
    Bly
  • Tilslutning:
    Muffe/muffe
  • Type:
    Trykdifferens
  • Producent/forhandler:
    Frese
