Frese OPTIMA Compact motorventil, DN15, muffe/muffe, 1/2", Low P/T

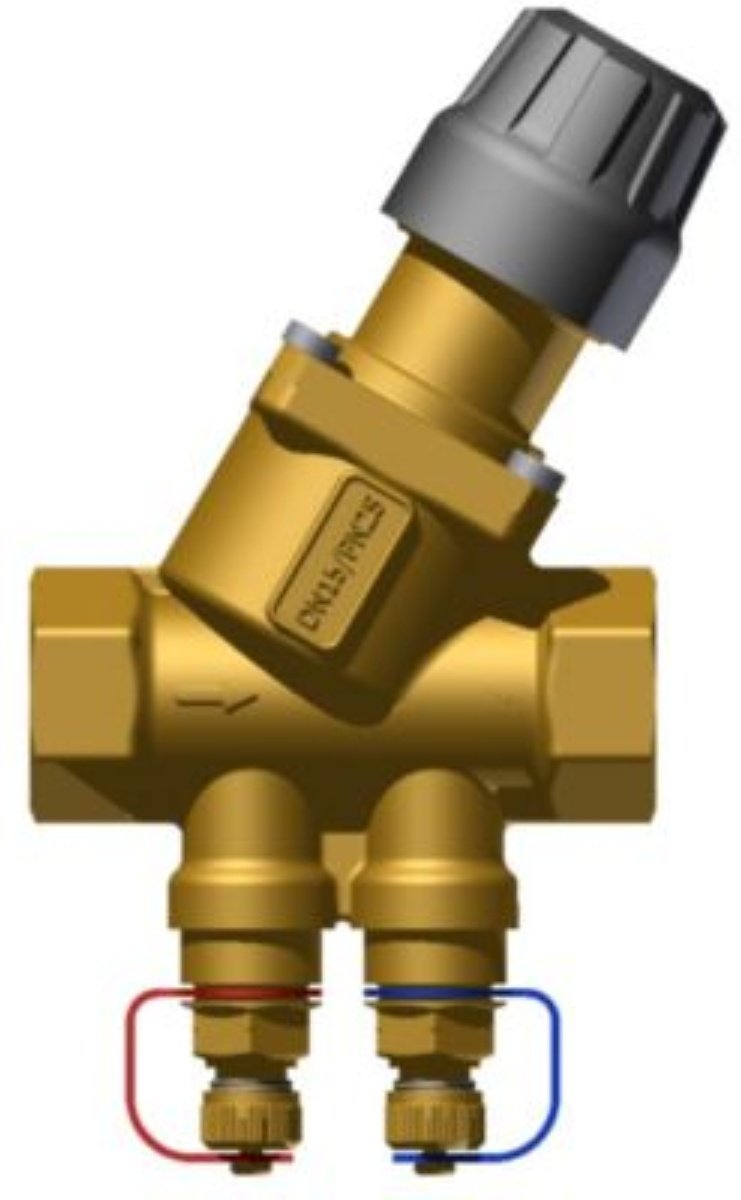

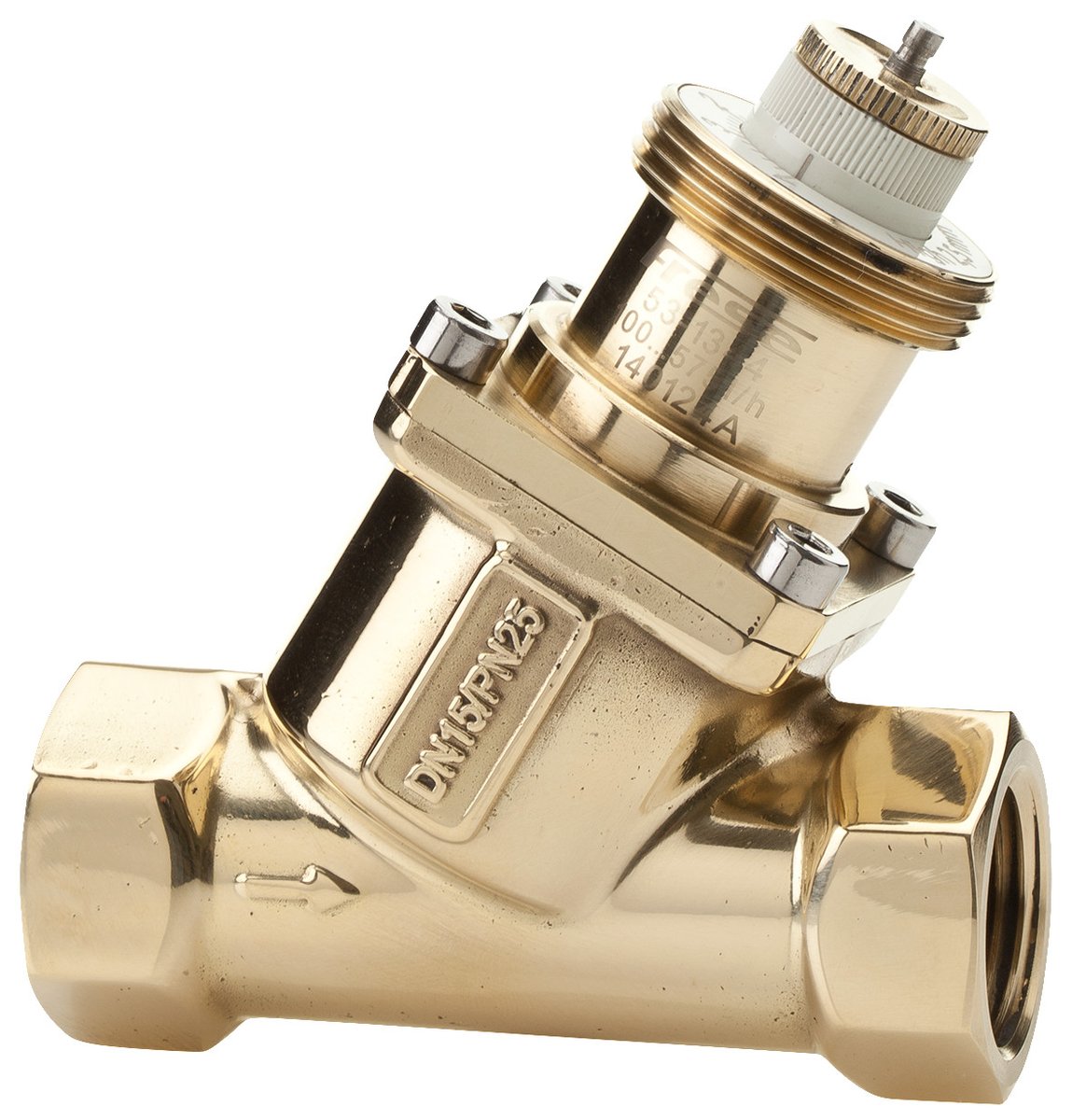

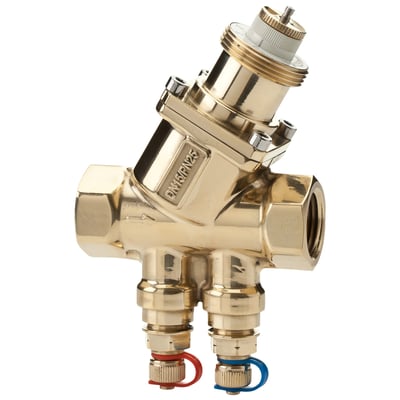

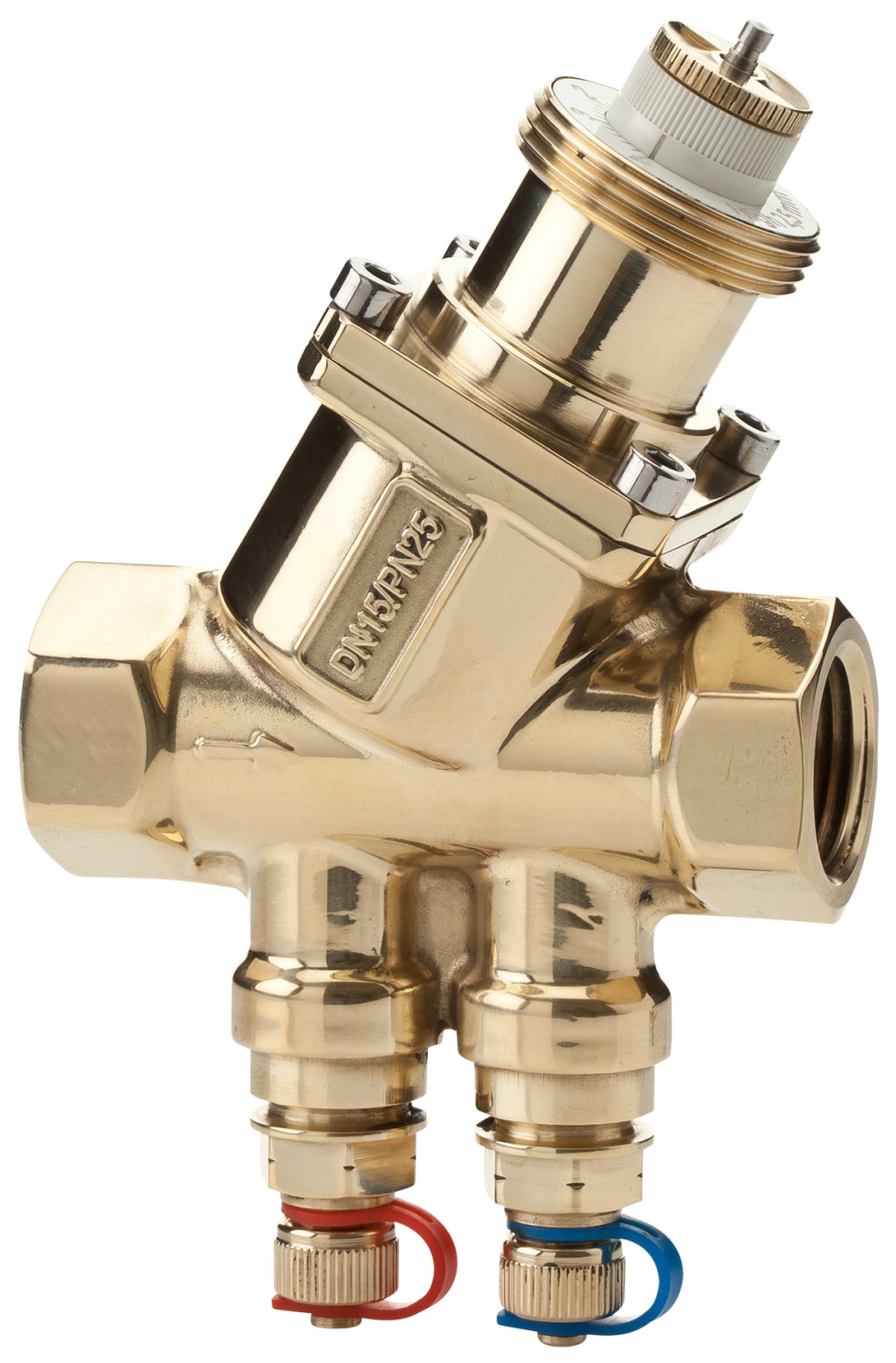

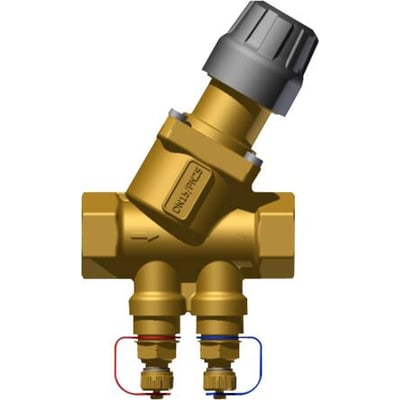

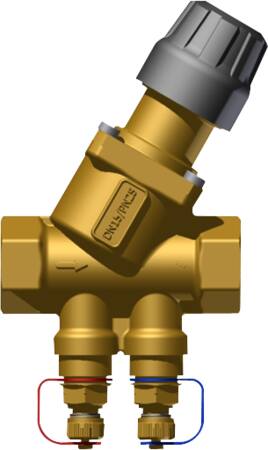

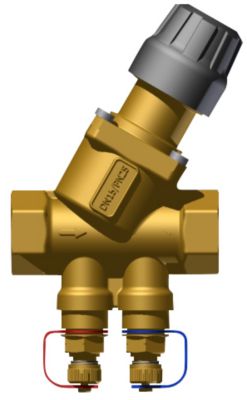

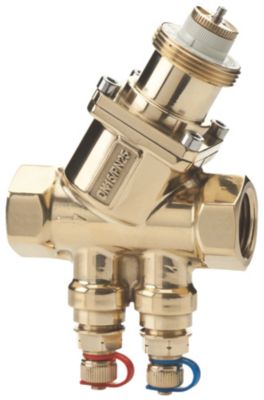

Frese Optima Compact DN15 motorventil i messing med hvid top, to målenipler og muffetilslutninger.Frese Optima Compact DN15 motorventil set forfra med de to farvemarkerede målenipler under ventilhuset.Tegning af Frese Optima Compact DN15 motorventil med mørk top, muffetilslutninger og målenipler.Frese Optima Compact DN15 motorventil set skråt fra siden med messinghus, hvid top og to målenipler.Frese Optima Compact DN15 motorventil set fra siden med synlig flowpil, skala på toppen og muffetilslutninger.
PRISGARANTI
40+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Frese
Trykuafhængig motorventil til varme- og køleanlæg med dynamisk flowregulering, 30–200 flowområde og 2,5 mm slaglængde. Leveres uden aktuator. Læs mere…
  • Varenr.:
    406747104
  • EAN nr.:
    5705564049490
  • Typenr.:
    53-1362
pr. stk. inkl. moms
672,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Frese OPTIMA Compact er en trykuafhængig motorventil med indbygget dynamisk reguleringsventil, differenstrykregulator og modulerende motorventil. Ventilens maksimale flow kan forindstilles, mens den fulde slaglængde bevares uanset indstillingen. Det giver modulerende regulering med fuld autoritet, også når anlæggets differenstryk varierer. Ventilen leveres uden aktuator.

Den eksternt justerbare flowbegrænsning og trykuafhængige regulering samler tre funktioner i én ventil. Når ventilen er monteret ved terminalerne, kræves der ifølge produktbeskrivelsen ikke yderligere reguleringsventiler i fordelingssystemet. Der er heller ikke krav om en bestemt minimumslængde på lige rør før eller efter ventilen.

Anvendelse

Ventilen er beregnet til varme- og køleanlæg, herunder applikationer med fan coil units, airconditionanlæg samt veksler- og blandesløjfeanlæg. Den dynamiske regulering begrænser overflow uanset trykforholdene i systemet. Produktbeskrivelsen angiver også, at anlægget ikke kræver ny regulering, hvis der tilføjes yderligere trin, eller den dimensionerede kapacitet ændres.

Funktioner

  • Forindstilling af maksimalt flow uden ændring af slaglængden.
  • Konstant differenstryk over den modulerende reguleringsenhed.
  • Slaglængde for denne variant: 2,5 mm. Produktserien fås ifølge leverandørdata med forskellige slaglængder.
  • Kompatibel med termisk aktuator med on/off- eller 0–10 V-styring samt elektrisk aktuator med 0–10 V- eller 3-punktsstyring. Aktuatorerne er normalt lukkede.
  • Produktdata angiver drift i differenstrykområder op til 800 kPa. Supplerende data for varianten angiver et maksimalt differenstryk på 400 kPa.

Tekniske data

  • Fabrikat og serie: Frese OPTIMA Compact.
  • Type: trykdifferens; DN15; nominelt gevind: 1/2".
  • Tilslutning: muffe/muffe, indvendigt konisk rørgevind (NPT).
  • Materiale: DZR-messing; hus i messing, angivet som zinkfri messing.
  • Trykklasse: PN8 i attributdata og PN25 i supplerende leverandørdata.
  • Flowområde: 30–200. Variantbeskrivelsen angiver l/h, mens feltet for volumestrøm angiver m³/h.
  • KVS-værdi: 2,5 m³/h.
  • Medietemperatur: 0–120 °C ved kontinuerlig drift; maksimal medietemperatur er angivet til 120 °C.
  • Længde: 75 mm; højde: 121 mm; udvendig rørdiameter: 21,8 mm.
  • SVHC-stof over 0,1 %: bly.
  • Produktnummer: 406747104; typenummer: 53-1362; EAN: 5705564049490.
  • Oprindelsesland angivet i supplerende produktdata: Danmark.

Specifikationer

  • Varenummer:
    406747104
  • EAN nummer:
    5705564049490
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    53-1362
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • DN mål:
    15
  • Flow max:
    200
  • Flow min:
    30
  • Gevind:
    1/2"
  • Højde:
    121.0 mm
  • KVS værdi:
    2.5 m³/h
  • Længde:
    75.0 mm
  • Maksimal middeltemperatur (kontinuerlig):
    120.0 °C
  • Materiale:
    DZR Messing
  • Materiale til hus:
    Messing
  • Materialekvalitet:
    Zinkfri messing
  • Medietemperatur max:
    120°C
  • Minimal mellemtemperatur (kontinuerlig):
    0.0 °C
  • Nominel diameter:
    1/2"
  • SVHC stof over 0,1%:
    Bly
  • Tilslutning:
    Muffe/muffe
  • Tilslutninger:
    Indvendigt Rørgevind konisk (NPT)
  • Trykklasse:
    PN8
  • Type:
    Trykdifferens
  • Udvendig rørdiameter:
    21.8 mm
  • Volumestrøm:
    30 - 200 m³/h
  • Producent/forhandler:
    Frese
