Frese OPTIMA Compact reguleringsventil, DN 15, M/M, high, 2,5 mm, med trykudtag

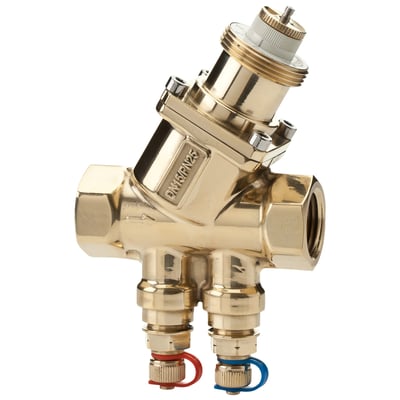

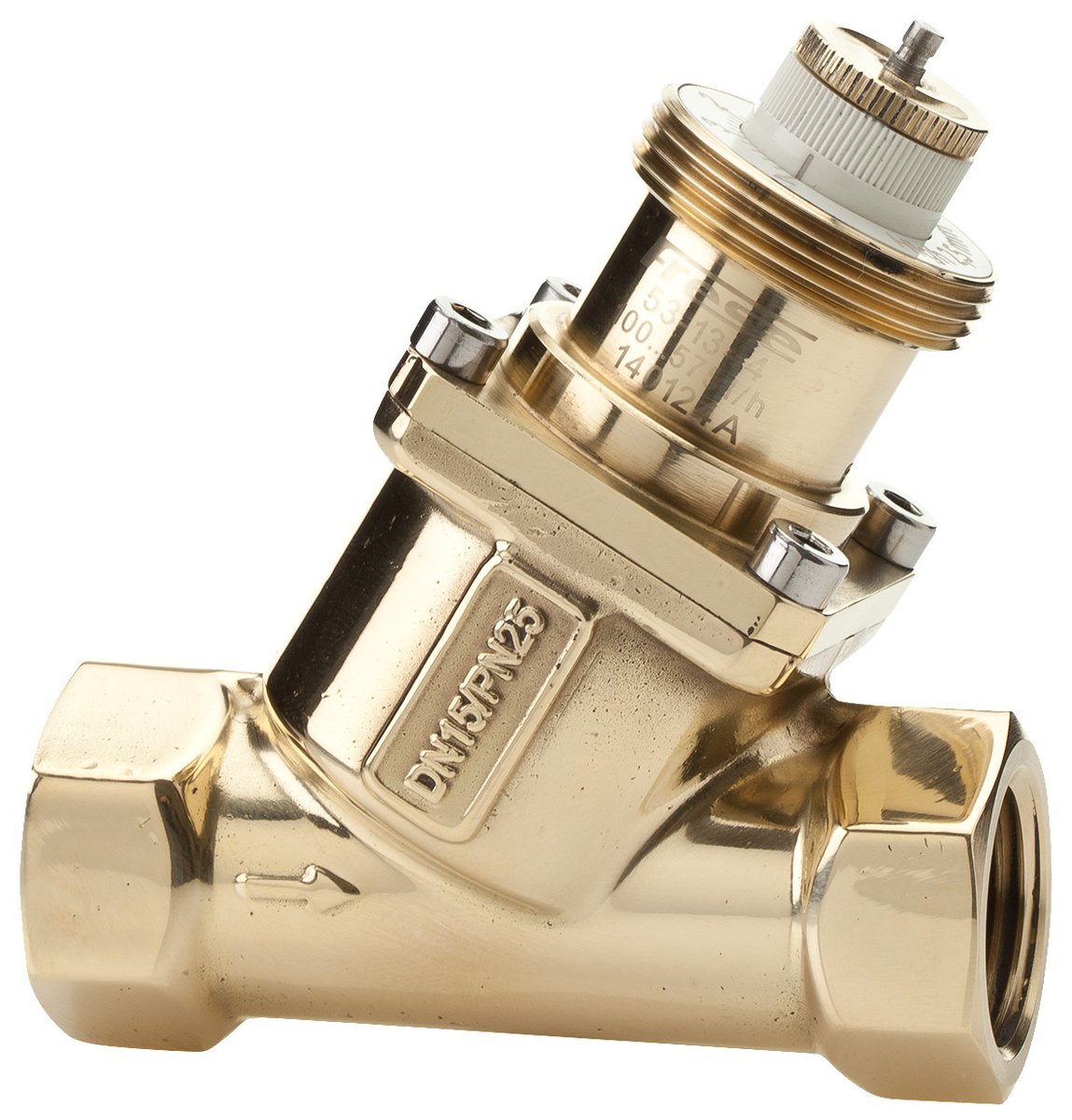

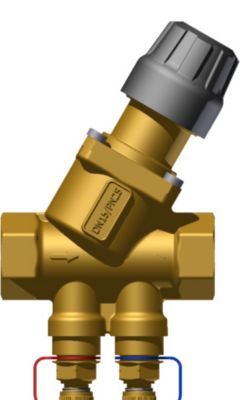

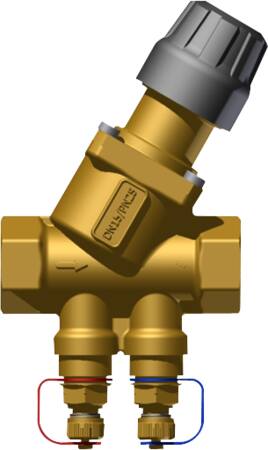

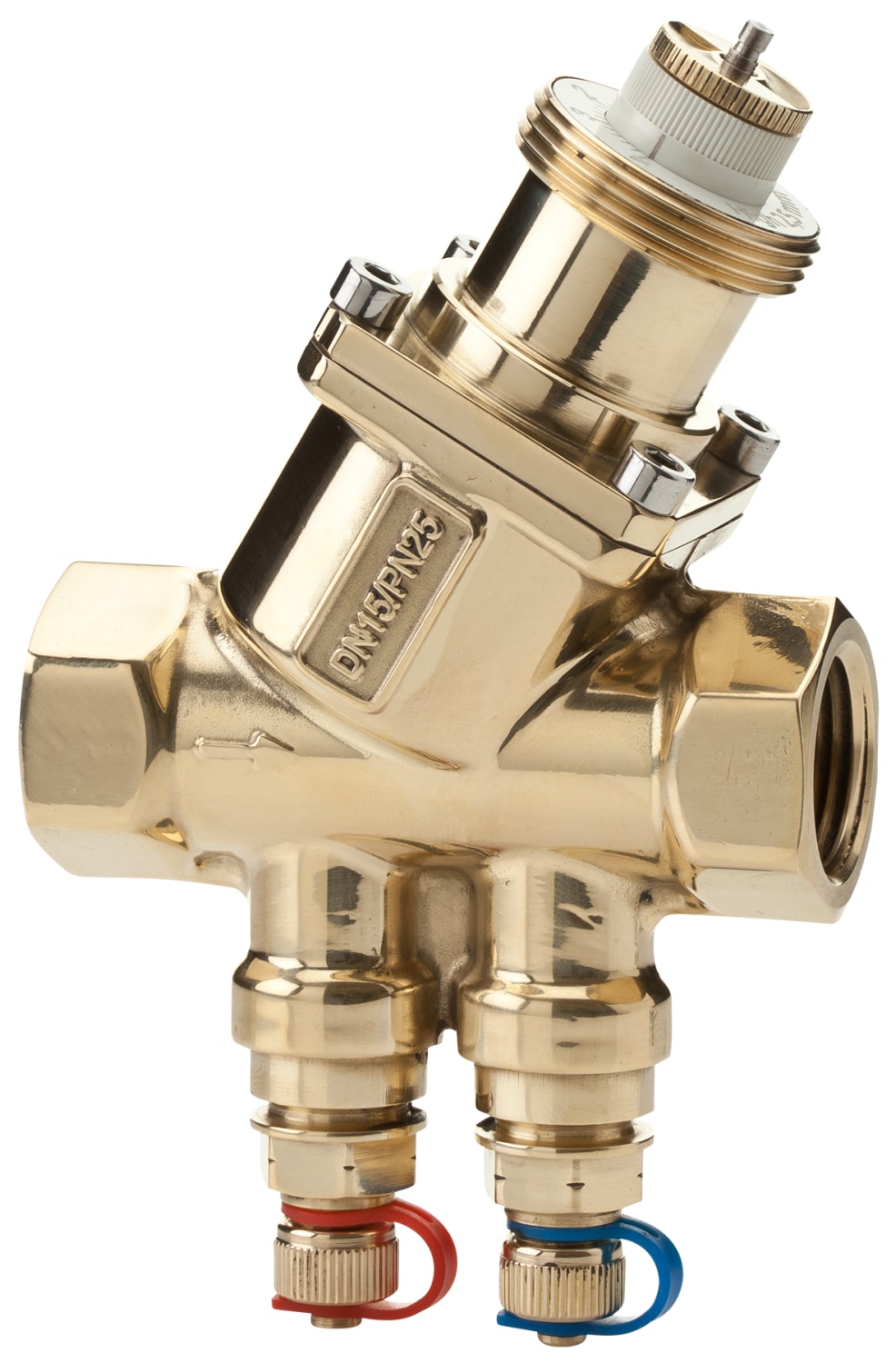

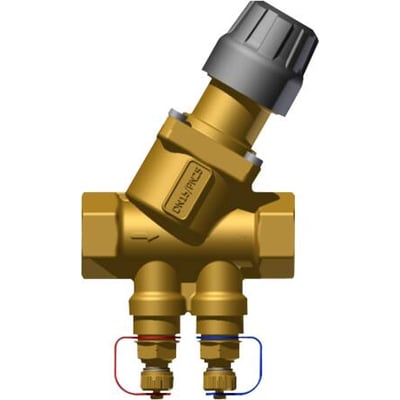

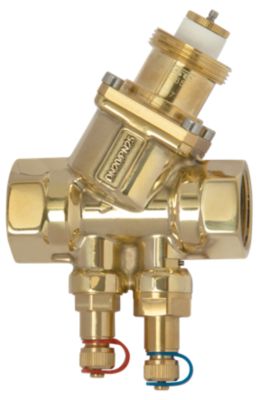

Frese Optima Compact motorventil DN15 med målenipler, set skråt forfra med messingfarvet ventilhus og rød og blå nipler.Frese Optima Compact motorventil DN15 med målenipler, vist i fuld længde med ventilhus og tilslutninger.Tegning af Frese Optima Compact motorventil DN15 med sort top, messingfarvet ventilhus og målenipler.Frese Optima Compact motorventil DN15 set skråt forfra, med messingfarvet ventilhus og målenipler nederst.Frese Optima Compact motorventil DN15 set fra siden med synlig flowpil og skala på ventilens øverste del.
PRISGARANTI
2 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 3/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 3/11
GLS Erhverv49,00 kr.Tirsdag d. 3/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 3/11
Direkte levering149,00 kr.Mandag d. 2/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 2/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Frese
Frese OPTIMA Compact DN 15-reguleringsventil med dynamisk flowregulering, slaglængde på 2,5 mm og trykudtag. Til varme- og køleanlæg. Leveres uden aktuator. Læs mere…
  • Varenr.:
    406747304
  • EAN nr.:
    5705564049513
  • Typenr.:
    53-1364
pr. stk. inkl. moms
649,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Funktion og anvendelse

Frese OPTIMA Compact er en trykuafhængig, dynamisk regulerings- og motorventil med indbygget differenstryksregulator og begrænsning af maksimalt flow. Ventilen kan forindstilles til et ønsket maksimalt flow, mens slaglængden bevares, så der er fuld modulerende regulering uanset forindstillingen. Den eksternt justerbare ventil regulerer flowet uafhængigt af variationer i anlæggets differenstryk.

Ventilen er beregnet til varme- og køleanlæg, herunder applikationer med fan coil units, airconditionanlæg samt veksler- og blandesløjfeanlæg. Den kan anvendes ved terminaler, hvor den dynamiske regulering begrænser overflow uanset anlæggets trykforhold. Der er ikke krav om en minimumslængde af lige rør før eller efter ventilen.

Egenskaber

  • Tre funktioner i én ventil: dynamisk regulering, differenstryksregulering og modulerende motorventil.
  • Flowområde: 100–575 l/h. KVS-værdi: 2,5 m³/h.
  • Slaglængde: 2,5 mm. Forindstillingen påvirker ikke slaglængden.
  • Trykudtag/målenipler til måling.
  • Konstant differenstryk over den modulerende reguleringsenhed giver fuld ventilautoritet.
  • Kan operere i differenstrykområder op til 800 kPa.
  • Ventilen fås med forskellige slaglængder, så karakteristikken kan tilpasses den valgte aktuator.
  • Trinløs analog skala til forindstilling.

Aktuator og installation

Ventilen leveres uden aktuator. Den er beregnet til termiske aktuatorer med on/off- eller 0–10 V-styring samt elektriske aktuatorer med 0–10 V- eller 3-punktsstyring. Aktuatorerne er normalt lukkede.

Når ventilen installeres ved terminalerne, kræves der ifølge produktdataene ikke yderligere reguleringsventiler i fordelingssystemet. Produktdataene angiver desuden, at der ikke kræves regulering ved tilføjelse af yderligere trin eller ændring af den dimensionerede kapacitet.

Tekniske data

  • DN: 15; nominel diameter: ½″.
  • Tilslutning: muffe/muffe, indvendigt konisk rørgevind (NPT), ½″.
  • Trykklasse: PN8.
  • Kontinuerlig medietemperatur: 0–120 °C.
  • Længde: 75 mm; højde: 121 mm; udvendig rørdiameter: 21,8 mm.
  • Materiale: DZR-messing. Hus: messing; materialekvalitet: zinkfri messing.
  • Produktdataene angiver bly som SVHC-stof over 0,1 %.
  • Produktnummer: 406747304. Typenummer: 53-1364. EAN: 5705564049513.

Specifikationer

  • Varenummer:
    406747304
  • EAN nummer:
    5705564049513
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    53-1364
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • DN mål:
    15
  • Flow max:
    575
  • Flow min:
    100
  • Gevind:
    1/2"
  • Højde:
    121.0 mm
  • KVS værdi:
    2.5 m³/h
  • Længde:
    75.0 mm
  • Maksimal middeltemperatur (kontinuerlig):
    120.0 °C
  • Materiale:
    DZR Messing
  • Materiale til hus:
    Messing
  • Materialekvalitet:
    Zinkfri messing
  • Medietemperatur max:
    120°C
  • Minimal mellemtemperatur (kontinuerlig):
    0.0 °C
  • Nominel diameter:
    1/2"
  • SVHC stof over 0,1%:
    Bly
  • Tilslutning:
    Muffe/muffe
  • Tilslutninger:
    Indvendigt Rørgevind konisk (NPT)
  • Trykklasse:
    PN8
  • Type:
    Trykdifferens
  • Udvendig rørdiameter:
    21.8 mm
  • Volumestrøm:
    100 - 575 m³/h
  • Producent/forhandler:
    Frese
