Beskrivelse

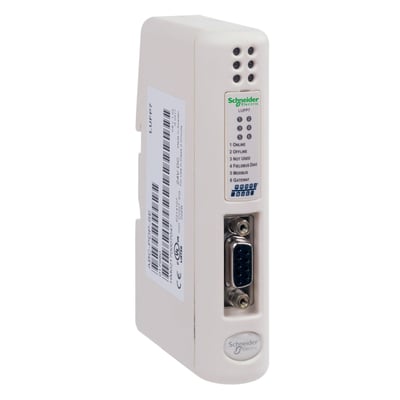

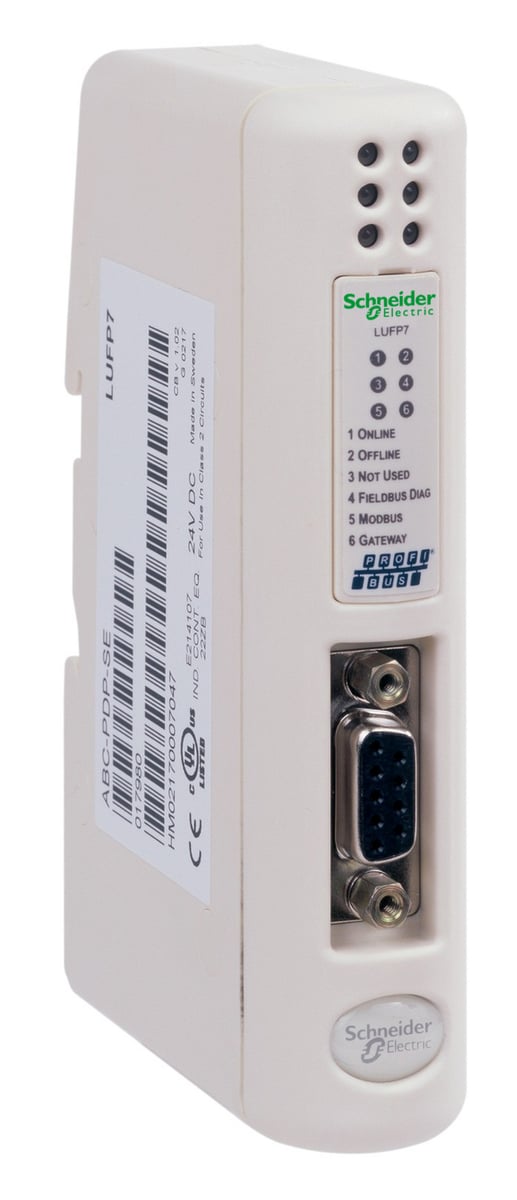

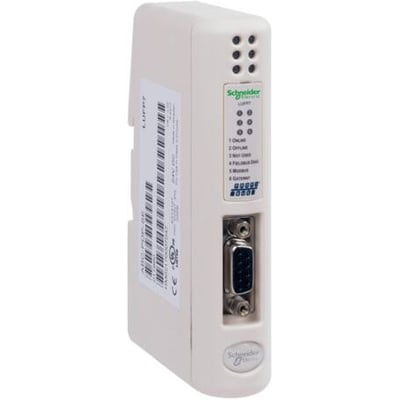

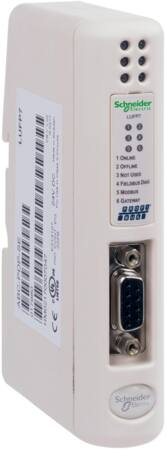

Gateway til TeSys Model U
LUFP9 er en gateway med understøttelse af DeviceNet og Modbus. Den indgår i TeSys Model U-systemet, en modulopbygget motorstarterserie, hvor moduler forbindes til et grundmodul uden interne ledninger. Grundmodulet indeholder adskiller og kontaktor, og de øvrige moduler placeres kabelfrit i grundmodulet. Modulbredden er 45 mm.
TeSys Model U-systemet har en kapacitet på op til 32 A og 15 kW. Grundmodulet fås med to angivelser for nominel strøm og som reverserende eller ikke-reverserende udgave. Det har afbryderfunktion og indbygget interferensundertrykkelse.
Gatewayens specifikationer
- Typebetegnelse: LUFP9
- Understøttede protokoller: DeviceNet og Modbus
- Forsyning: 24 V DC
- Forsyningsspænding AC ved 50 Hz: 0–0 V
- Forsyningsspænding AC ved 60 Hz: 0–0 V
- Kapslingsklasse: IP20
- Mål: 27 mm bred, 75 mm dyb og 120 mm høj
- Potentialadskillelse: Ja
- Frontindbygning: Ja
- Væg- eller direkte montering, montageskinne og rackmontage: Nej
- Feltbusforbindelse over separat buskobling: Nej
- Systemtilbehør: Nej
TeSys Model U-moduler
Systemets styreenheder kan klipses på grundmodulet. Der findes tre typer: en standardstyreenhed med beskyttelse mod overbelastning og kortslutning, en udvidelig styreenhed med alarm og fejldifferentiering samt en multifunktionsstyreenhed med realtidsstyring af motorbelastning, lokal eller fjern diagnostik og parameteropsætning.
Elektroniske beskyttelsesmoduler fås med startklasse fra 5 til 30. De kan have funktioner som realtidsmåling, indikation af spændingsbrud, diagnostik- og logfunktioner samt lokal- eller fjernstyring. TeSys U-systemet har desuden tre typer automationsmoduler og to valgfrie 45 mm strømmoduler: en strømbegrænser og et omskifterrelæ.
De mulige automationsmoduler i TeSys U-serien omfatter Modbus, CANopen, AS-Interface, Profibus DP, Ethernet, DeviceNet, Fipio og Interbus S via et Advantys STB LE-modul eller et simpelt parallellink. Systembeskrivelsen nævner også kommunikation via parallel eller seriel bus og tilslutning til PLC’er. Disse muligheder beskriver TeSys U-systemet generelt; LUFP9’s angivne protokoller er DeviceNet og Modbus.
Moduler og komponenter i systemet
Numrene nedenfor henviser til systemtegningen:
- 1: Grundmodul
- 2: Standard beskyttelsesmodul
- 3: Funktionsmoduler (LUF), kommunikationsmoduler via parallel eller seriel bus samt hjælpekontaktmoduler (LUFN)
- 4: Meldekontaktblok (LUA)
- 5: Reverseringsblok
- 6: Strømbegrænser LUALB1, 130 kA ved 440 V
- 7: Plug-in-terminalblok
- 8: Hjælpeblok fortrådet til reversering (LU9MR1C)
Andre protokoller og klassifikationer
LUFP9 er ikke angivet med understøttelse af DeviceNet Safety, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-Interface-sikkerhed, EtherNet/IP, ASI-protokol, TCP/IP, CAN, Foundation Fieldbus, andre bussystemer, LON, EtherCAT, SUCONET, PROFIsafe, SafetyBUS p, INTERBUS eller PROFIBUS. Den fungerer ikke som IO-Link-master.
Radiofunktioner for GPRS, eGPRS, LTE, GSM, UMTS, Bluetooth og WLAN 802.11 er ikke understøttet. Gatewayen er ikke angivet som egnet til sikkerhedsfunktioner og har ingen SIL-klassifikation i henhold til IEC 61508 eller ydeevneniveau i henhold til EN ISO 13849-1. Eksplosionssikkerhedskategori for gas og støv er angivet som ingen, og den er ikke et tilhørende driftmiddel af typen Ex ia eller Ex ib.
Specifikationer
-
Varenummer:7522500528
-
EAN nummer:3389110109375Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:LUFP9Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
Bredde:27.0 mm
-
Dybde:75.0 mm
-
Eksplosionssikkerhedskategori for gas:Ingen
-
Eksplosionssikkerhedskategori for støv:Ingen
-
Forsyningsspænding AC 50 Hz:0 - 0 V
-
Forsyningsspænding AC 60 Hz:0 - 0 V
-
Forsyningsspænding DC:24 - 24 V
-
Højde:120.0 mm
-
IO link master:Nej
-
Kapslingsklasse IP:IP20
-
Med potentialadskillelse:Ja
-
Montageskinnemulighed:Nej
-
Mulighed for feltbusforbindelse over separat buskobling:Nej
-
Mulighed for frontindbygning:Ja
-
Rackmontage mulig:Nej
-
Radiostandard Bluetooth:Nej
-
Radiostandard eGPRS:Nej
-
Radiostandard GPRS:Nej
-
Radiostandard GSM:Nej
-
Radiostandard LTE:Nej
-
Radiostandard UMTS:Nej
-
Radiostandard WLAN 802.11:Nej
-
SIL i.h.t. IEC 61508:Ingen
-
Systemtilbehør:Nej
-
Tillhørende driftmiddel (Ex ia):Nej
-
Tillhørende driftmiddel (Ex ib):Nej
-
Type forsyningsspænding:DC
-
Understøtter AS-interface sikkerhed på jobbet:Nej
-
Understøtter ASI-protokol:Nej
-
Understøtter CAN-protokol:Nej
-
Understøtter Data-Highway protokol:Nej
-
Understøtter DeviceNet protokol:Ja
-
Understøtter EtherNet/IP protokol:Nej
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for DeviceNet Safety:Nej
-
Understøtter protokol for Foundation Fieldbus:Nej
-
Understøtter protokol for INTERBUS-Safety:Nej
-
Understøtter protokol for INTERBUS:Nej
-
Understøtter protokol for LON:Nej
-
Understøtter protokol for MODBUS:Ja
-
Understøtter protokol for øvrige bussystemer:Nej
-
Understøtter protokol for PROFINET IO:Nej
-
Understøtter protokol for PROFIBUS:Nej
-
Understøtter protokol for PROFIsafe:Nej
-
Understøtter protokol for SERCOS:Nej
-
Understøtter protokol for SafetyBUS p:Nej
-
Understøtter protokol for SUCONET:Nej
-
Understøtter protokol for TCP/IP:Nej
-
Understøtter protokol til EtherCAT:Nej
-
Væg-/direkte montering:Nej
-
Velegnet til sikkerhedsfunktioner:Nej
-
Ydeevneniveau i.h.t. EN ISO 13849-1:Ingen
-
Producent/forhandler:Schneider Electric
