- Varenr.:0421209163
- EAN nr.:4017918091309
- Typenr.:3006043, UK 16 N
Måske interessant?
Beskrivelse

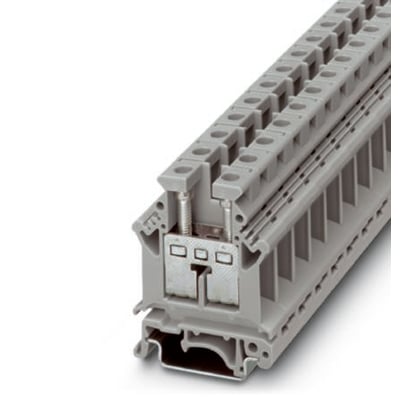

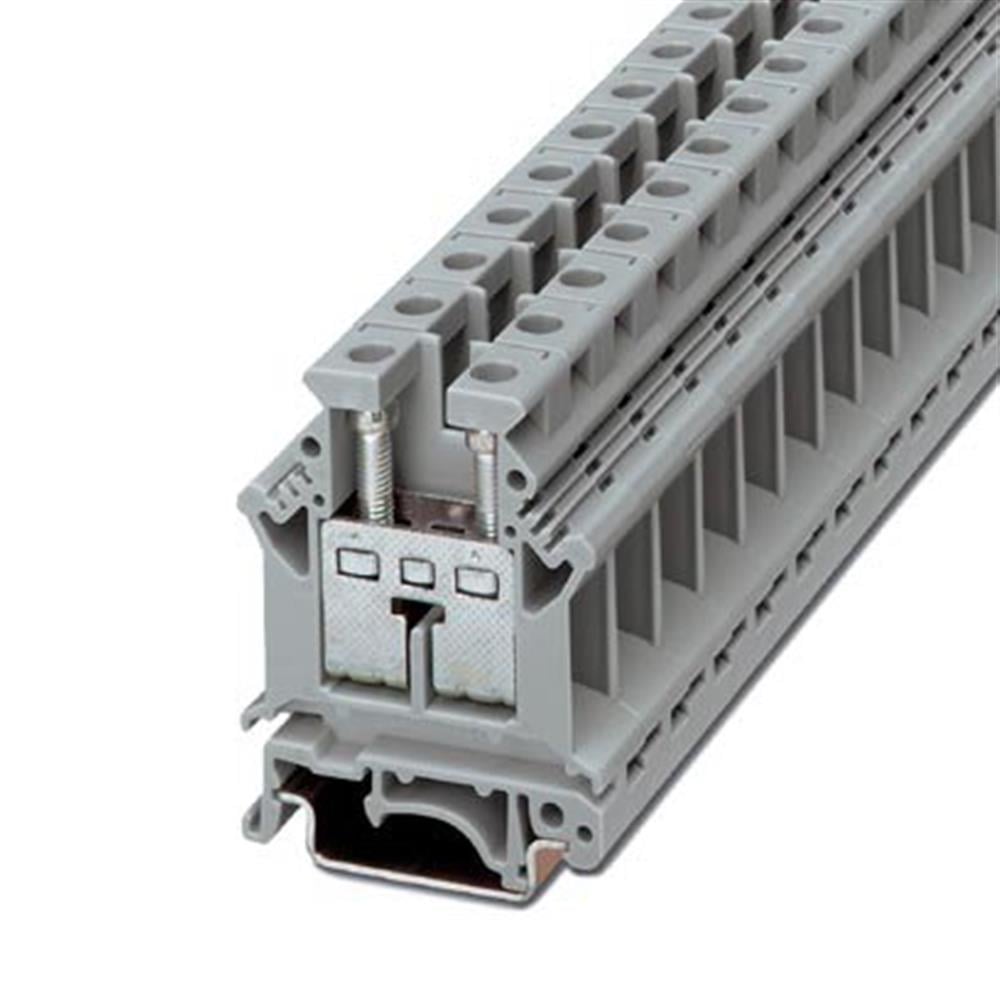

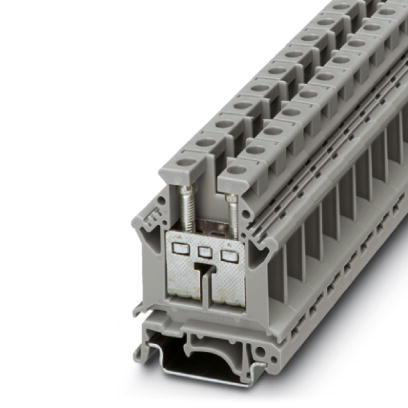

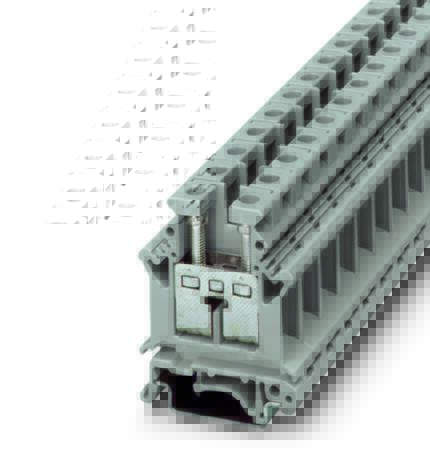

Gennemgangsklemme UK 16 N
UK 16 N er en grå gennemgangsklemme med skruetilslutning og to tilslutninger. Klemmen kan monteres på bæreskinner NS35 og NS32 ved hjælp af universalfoden. Den passer til DIN-skinne 35 mm samt NS 35/7,5, NS 35/15 og NS 32.
Klemmen har lukkede skrueskakte, der giver plads til indføring af skruetrækker. Potentialfordeling kan etableres med faste broer i klemmemidten eller indlægsbroer i tilslutningsrummet. UK-systemet har ensartet tilbehør, herunder endeplader og skilleplader til flere tværsnit, samt konturidentiske jordklemmer og N-skilleklemmer. Mærkning kan udføres med mærkningssystem ZB.
Tekniske specifikationer
- Tilslutning: skruetilslutning på begge sider
- Antal niveauer: 1
- Klemmepositioner pr. niveau: 2
- Tilslutningsposition: sidelæns
- Mærkestrøm: 76 A
- Mærkespænding: 800 V
- Lederens materiale: aluminium eller kobber
- Lederens tværsnit, entrådet: 2,5–25 mm²
- Lederens tværsnit, flertrådet: 1,5–6 mm²
- Lederens tværsnit, fintrådet uden tylle: 4–16 mm²
- Lederens tværsnit, fintrådet med tylle: 1,5–16 mm²
- AWG: 14–4
- Driftstemperaturområde: −60 til 105 °C
- Flammehæmmende klasse for isoleringsmateriale iht. UL94: V0
- Isoleringsmateriale: angivet som andet
- Eksplosionstestet version Ex e: ja
- Endeplade kræves: ja
- Internt forbundne trin: nej
Mål og identifikation
- Længde: 42,5 mm
- Bredde: 12,1 mm
- Bredde/gittermål: 12,2 mm
- Dybde: 52,7 mm
- Højde: 42,52 mm
- Højde ved lavest mulige monteringsflade: 54 mm
- Typebetegnelse: UK 16 N
- Typenummer: 3006043
- Produktnummer: 0421209163
- EAN: 4017918091309
- Oprindelsesland: CN
Specifikationer
-
Varenummer:0421209163
-
EAN nummer:4017918091309Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:3006043, UK 16 NNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
Afslutningspalde kræves:Ja
-
Antal af niveauer:1.0
-
Antal klemmepositioner pr. niveau:2.0
-
Bredde:12.1 mm
-
Bredde/gitter-dimension:12.2 mm
-
Driftstemperaturområde:-60 - 105 °C
-
Dybde:52.7 mm
-
Egnet til ledermateriale:Aluminium/kobber
-
Elektrisk tilslutning type 1:Skrueforbindelse
-
Elektrisk tilslutning type 2:Skrueforbindelse
-
Explosiontestet version 'Ex e':Ja
-
Farve:Grå
-
Flammehæmmende klasse af isoleringsmaterialer ACC. med UL94:V0
-
Højde:42.52 mm
-
Højde ved lavest mulig monteringsflade:54.0 mm
-
Internt forbundne trin:Nej
-
Isoleringsmateriale:Andet
-
Længde:42.5 mm
-
Mærkespænding:800.0 V
-
Mærkestrøm I:76.0 A
-
Max ledertværsnit entrådet:2.5 - 25 mm²
-
Max ledertværsnit fintrådet uden tylle:4 - 16 mm²
-
Max ledertværsnit fintrådet med tylle:1.5 - 16 mm²
-
Max ledertværsnit flertrådet:1.5 - 6 mm²
-
Monteringsmetode:DIN-skinne 35 mm
-
Størrelse:16mm2
-
Tilslutning:Skruetilslutning
-
Tilslutningsposition:Sidelæns
-
Type:2 tilslutninger
-
Producent/forhandler:Phoenix Contact
