Gennemgangsklemme UK 4 (3003017), 4 mm², 800 V, 32 A, grå

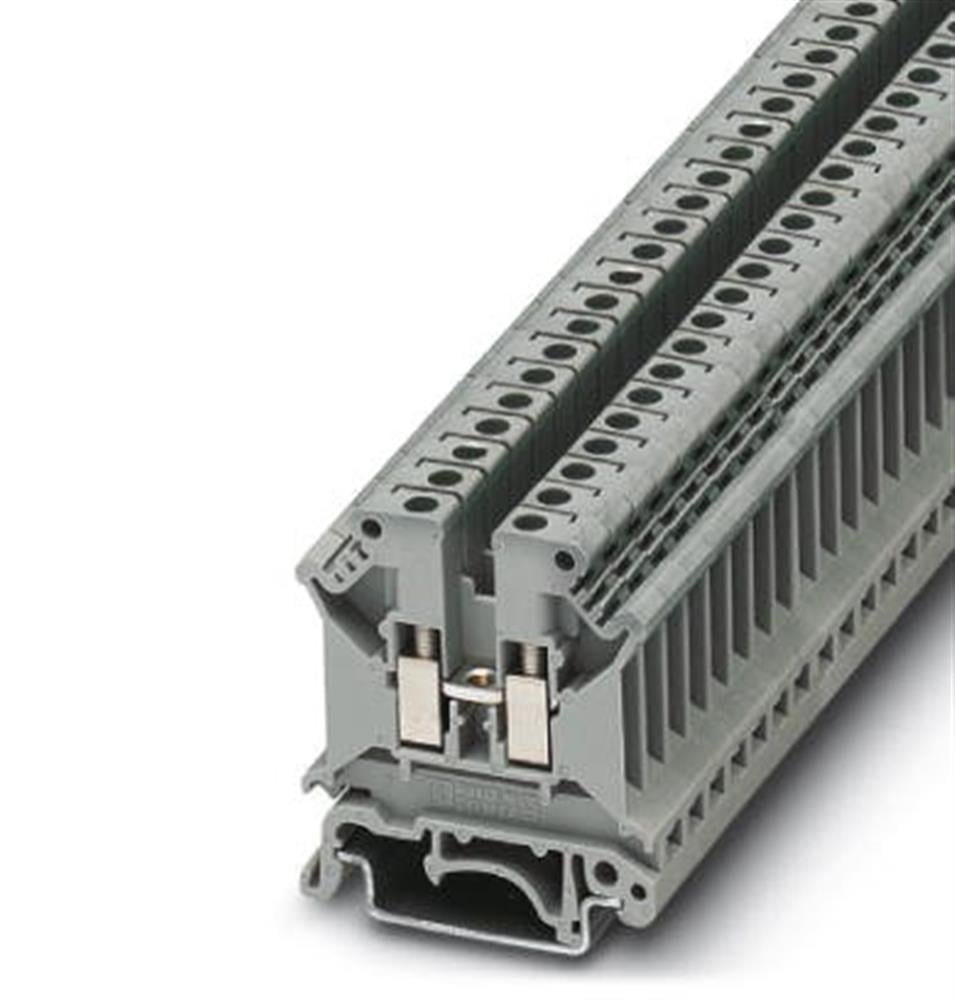

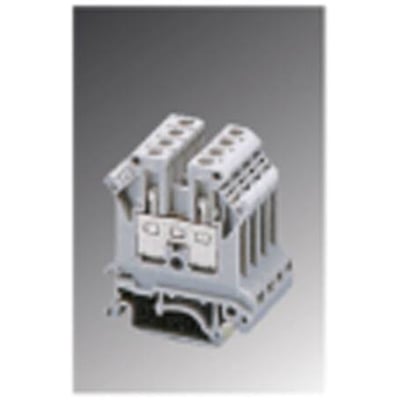

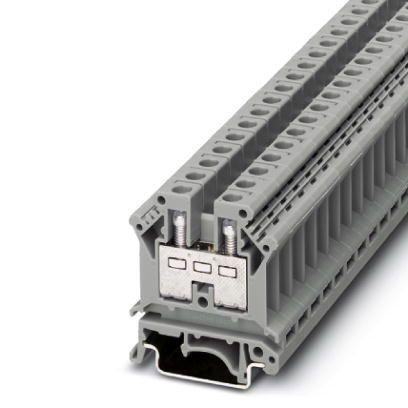

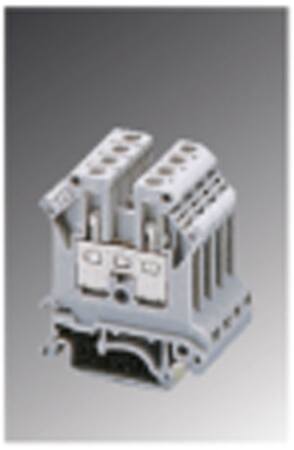

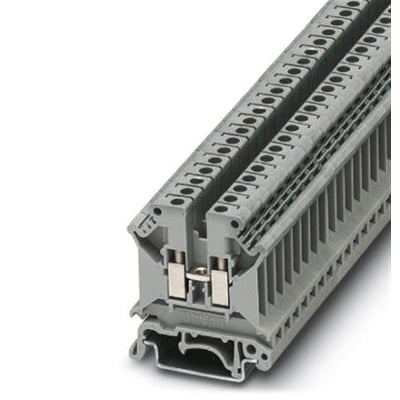

Grå gennemgangsklemme Phoenix Contact UK 4 med to skruetilslutninger, vist skråt fra oven med DIN-skinnefod.Elektrisk symboltegning af Phoenix Contact UK 4 gennemgangsklemme med to tilslutningspunkter og forbindelse imellem.Phoenix Contact UK 4 gennemgangsklemme set skråt forfra, så de grå sider og skruetilslutningerne er synlige.Phoenix Contact UK 4 grå gennemgangsklemme set skråt fra siden med skruer og tilslutningsåbninger synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Phoenix Contact
Gennemgangsklemme UK 4 med skruetilslutning, 800 V og 32 A. Til montering på DIN-skinner NS 35/7,5, NS 35/15 og NS 32. Læs mere…
  • Varenr.:
    8321200358
  • EAN nr.:
    4017918090418
  • Typenr.:
    3003017, UK 4
pr. stk. inkl. moms
44,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Gennemgangsklemme UK 4 er en grå klemme med skruetilslutning, én pol, ét niveau og to tilslutninger. Klemmen har internt forbundne trin og er beregnet til ledertværsnit på op til 4 mm².

  • Type: UK 4
  • Typenummer: 3003017
  • Produktnummer: 8321200358
  • EAN: 4017918090418
  • Oprindelsesland: DE

Montering og funktioner

Klemmen kan monteres på DIN-skinner NS 35/7,5, NS 35/15 og NS 32. Universalfoden gør den egnet til montering på bæreskinnerne NS 35 og NS 32. De lukkede skrueskakte giver adgang til skruerne med en skruetrækker.

Potentialfordeling kan udføres med faste broer i klemmens midte eller med indlægsbroer i tilslutningsrummet. Sortimentet omfatter konturidentiske jordklemmer og N-skilleklemmer. Mærkning kan udføres med mærkningssystem ZB. Klemmen kræver en afslutningsplade. Endeplader og skilleplader kan anvendes på tværs af forskellige tværsnit.

Tekniske data

  • Mærkespænding: 800 V
  • Mærkestrøm: 32 A
  • Tilslutning: skruetilslutning på begge sider
  • Poltal: 1
  • Lederens tværsnit, entrådet: 0,2–4 mm²
  • Lederens tværsnit, fintrådet uden tylle: 0,2–4 mm²
  • Lederens tværsnit, fintrådet med tylle: 0,25–0,25 mm²
  • Lederens tværsnit, flertrådet: 0,2–1,5 mm²
  • AWG: 24–12
  • Egnet ledermateriale: aluminium og kobber
  • Driftstemperaturområde: −60 til 110 °C
  • Flammehæmmende klasse for isoleringsmateriale iht. UL 94: V2
  • Isoleringsmateriale: andet, ikke nærmere specificeret
  • Ex e-testet version: nej

Mål og udførelse

  • Farve: grå
  • Bredde og gitterdimension: 6,2 mm
  • Længde: 42,5 mm
  • Højde: 42,5 mm
  • Dybde: 47 mm
  • Højde ved lavest mulige monteringsflade: 47 mm

Specifikationer

  • Varenummer:
    8321200358
  • EAN nummer:
    4017918090418
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    3003017, UK 4
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afslutningspalde kræves:
    Ja
  • Antal af niveauer:
    1.0
  • Antal klemmepositioner pr. niveau:
    2.0
  • Bredde:
    6.2 mm
  • Bredde/gitter-dimension:
    6.2 mm
  • Driftstemperaturområde:
    -60 - 110 °C
  • Dybde:
    47.0 mm
  • Egnet til ledermateriale:
    Aluminium/kobber
  • Elektrisk tilslutning type 1:
    Skrueforbindelse
  • Elektrisk tilslutning type 2:
    Skrueforbindelse
  • Explosiontestet version 'Ex e':
    Nej
  • Farve:
    Grå
  • Flammehæmmende klasse af isoleringsmaterialer ACC. med UL94:
    V2
  • Højde:
    42.5 mm
  • Højde ved lavest mulig monteringsflade:
    47.0 mm
  • Internt forbundne trin:
    Ja
  • Isoleringsmateriale:
    Andet
  • Længde:
    42.5 mm
  • Mærkespænding:
    800.0 V
  • Mærkestrøm I:
    32.0 A
  • Max ledertværsnit entrådet:
    0.2 - 4 mm²
  • Max ledertværsnit fintrådet uden tylle:
    0.2 - 4 mm²
  • Max ledertværsnit fintrådet med tylle:
    0.25 - 0.25 mm²
  • Max ledertværsnit flertrådet:
    0.2 - 1.5 mm²
  • Monteringsmetode:
    DIN-skinne 35 mm
  • Størrelse:
    4mm2
  • Tilslutning:
    Skruetilslutning
  • Type:
    2 tilslutninger
  • Producent/forhandler:
    Phoenix Contact
