Gennemgangsklemme UK 5 N, 4 mm², grå

Grå Phoenix Contact UK 5 N-gennemgangsklemme på skrå med synlige skruetilslutninger og åbning til DIN-skinne.Forbindelsestegning for Phoenix Contact UK 5 N-gennemgangsklemmen med to tilslutninger forbundet af en linje.Phoenix Contact UK 5 N-gennemgangsklemmen er ikke vist; motivet viser et sort, åbent industristik-hus med hængslet låg.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Phoenix Contact
Grå UK 5 N-gennemgangsklemme med skruetilslutning til DIN-skinne. Mærkedata: 32 A og 800 V. Læs mere…
  • Varenr.:
    0421209134
  • EAN nr.:
    4017918090760
  • Typenr.:
    3004362, UK 5 N
pr. stk. inkl. moms
14,00 kr.

Måske interessant?

Beskrivelse

Gennemgangsklemme UK 5 N

UK 5 N er en grå gennemgangsklemme med skruetilslutning og to tilslutninger på ét niveau. Den er beregnet til montering på DIN-skinne og passer til ledere af aluminium og kobber.

  • Størrelse: 4 mm²
  • Mærkestrøm: 32 A
  • Mærkespænding: 800 V
  • Tilslutninger: 2, med skrueforbindelse og sidetilslutning
  • Montering: DIN-skinne 35 mm; kan monteres på NS35/7,5, NS35/15 og NS32
  • Ledertværsnit: 0,2–6 mm² entrådet, 0,2–1,5 mm² flertrådet, 0,2–4 mm² fintrådet uden tylle og 0,25–2,5 mm² fintrådet med tylle
  • AWG: 24–10
  • Dimensioner: længde 42,5 mm, bredde 6,15 mm (gittermål 6,2 mm), dybde 45,9 mm og højde 42,52 mm; højde ved lavest mulige monteringsflade er 47 mm
  • Driftstemperaturområde: −60 til 105 °C
  • Flammehæmmende klasse for isoleringsmateriale: UL 94 V0; isoleringsmateriale er angivet som andet
  • Eksplosionstestet version Ex e: ja
  • Afslutningsplade kræves; ingen internt forbundne trin
  • Produktnummer: 0421209134; typenummer: 3004362, UK 5 N; EAN: 4017918090760
  • Oprindelsesland: CN

Montering og tilbehør

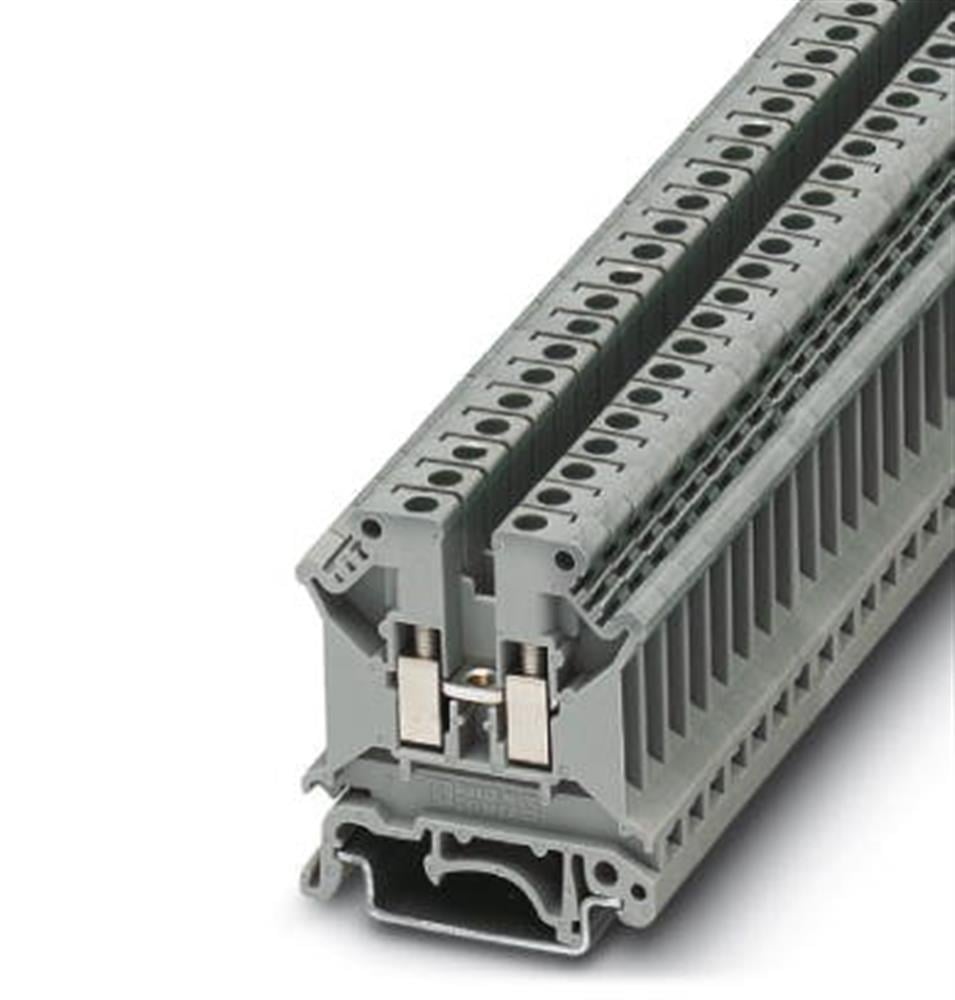

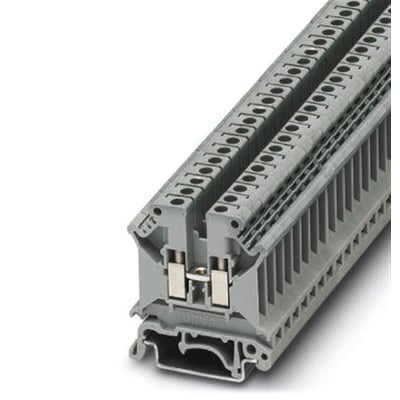

UK-standardklemmerne kan monteres på bæreskinner NS35 og NS32 ved hjælp af universalfoden. De lukkede skrueskakte giver adgang til skruerne med en skruetrækker. Endeplader og skilleplader er blandt det ensartede tilbehør, som kan anvendes på tværs af mange tværsnit.

Potentialfordeling kan udføres med faste broer i klemmemidten eller med indlægsbroer i tilslutningsrummet. Serien omfatter konturidentiske jordklemmer og N-skilleklemmer. Mærkning kan foretages med mærkningssystem ZB.

Specifikationer

  • Varenummer:
    0421209134
  • EAN nummer:
    4017918090760
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    3004362, UK 5 N
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
  • Afslutningspalde kræves:
    Ja
  • Antal af niveauer:
    1.0
  • Antal klemmepositioner pr. niveau:
    2.0
  • Bredde:
    6.15 mm
  • Bredde/gitter-dimension:
    6.2 mm
  • Driftstemperaturområde:
    -60 - 105 °C
  • Dybde:
    45.9 mm
  • Egnet til ledermateriale:
    Aluminium/kobber
  • Elektrisk tilslutning type 1:
    Skrueforbindelse
  • Elektrisk tilslutning type 2:
    Skrueforbindelse
  • Explosiontestet version 'Ex e':
    Ja
  • Farve:
    Grå
  • Flammehæmmende klasse af isoleringsmaterialer ACC. med UL94:
    V0
  • Højde:
    42.52 mm
  • Højde ved lavest mulig monteringsflade:
    47.0 mm
  • Internt forbundne trin:
    Nej
  • Isoleringsmateriale:
    Andet
  • Længde:
    42.5 mm
  • Mærkespænding:
    800.0 V
  • Mærkestrøm I:
    32.0 A
  • Max ledertværsnit entrådet:
    0.2 - 6 mm²
  • Max ledertværsnit fintrådet uden tylle:
    0.2 - 4 mm²
  • Max ledertværsnit fintrådet med tylle:
    0.25 - 2.5 mm²
  • Max ledertværsnit flertrådet:
    0.2 - 1.5 mm²
  • Monteringsmetode:
    DIN-skinne 35 mm
  • Størrelse:
    4mm2
  • Tilslutning:
    Skruetilslutning
  • Tilslutningsposition:
    Sidelæns
  • Type:
    2 tilslutninger
  • Producent/forhandler:
    Phoenix Contact
