Weidmüller gennemgangsklemme WDU 2.5/1.5/ZR BL, 1024780000, blå, 2,5 mm²

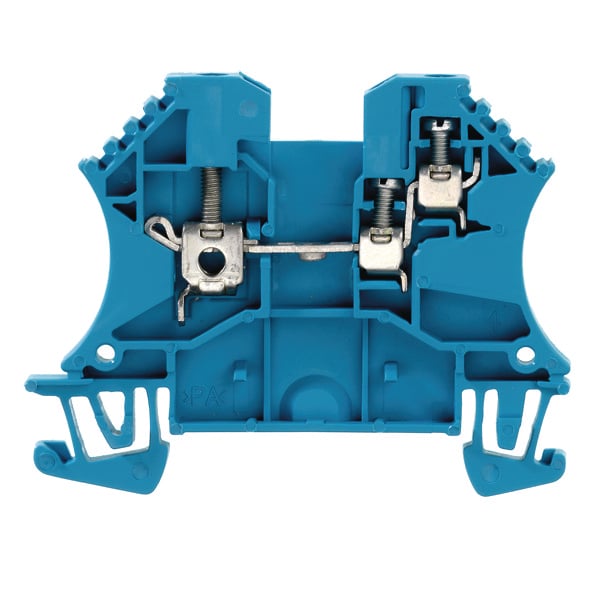

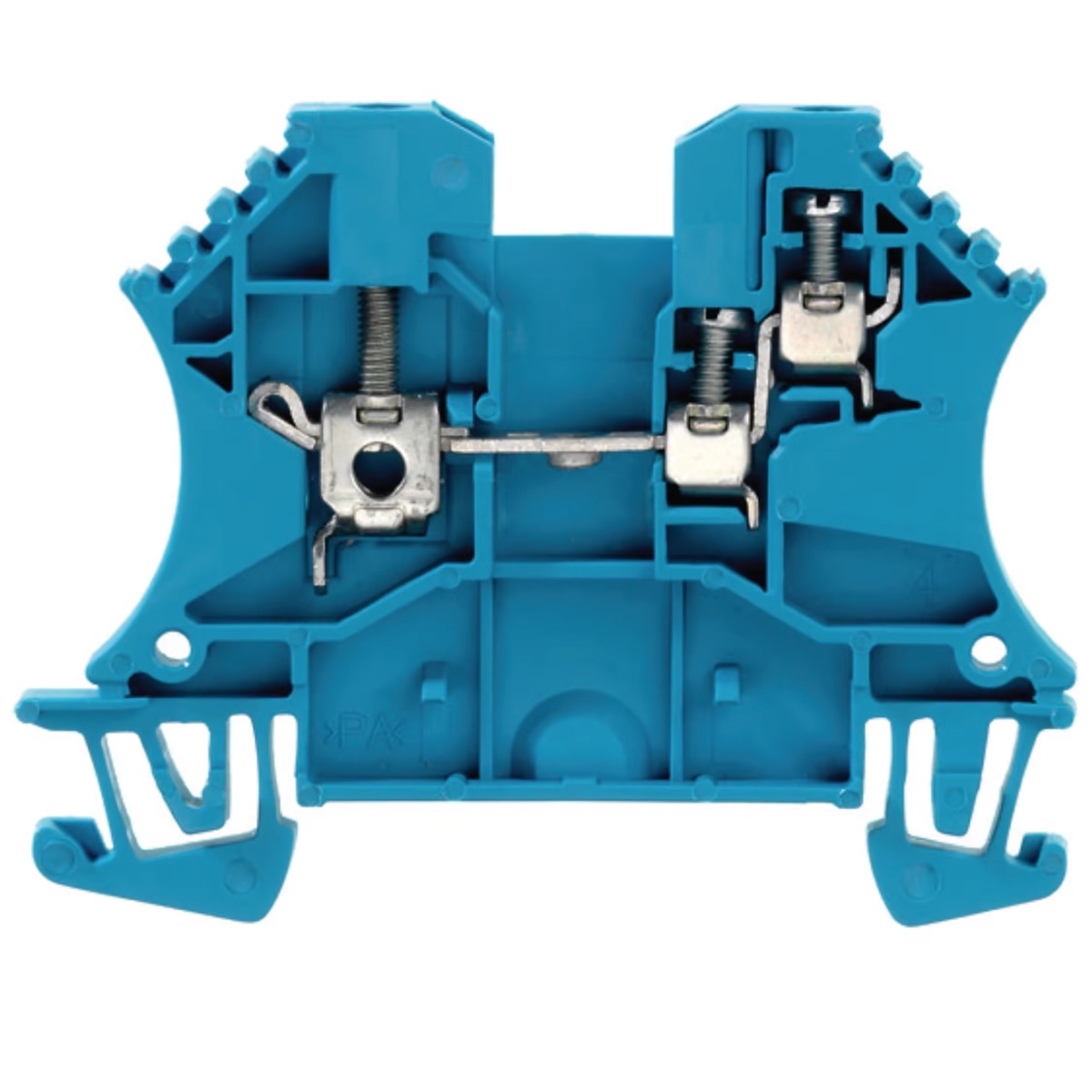

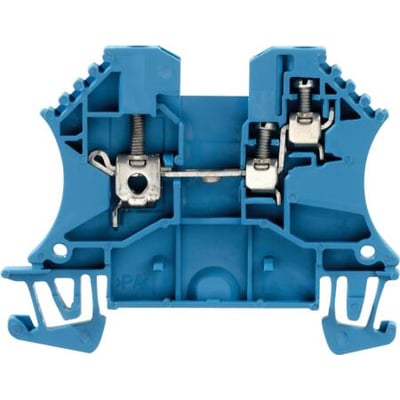

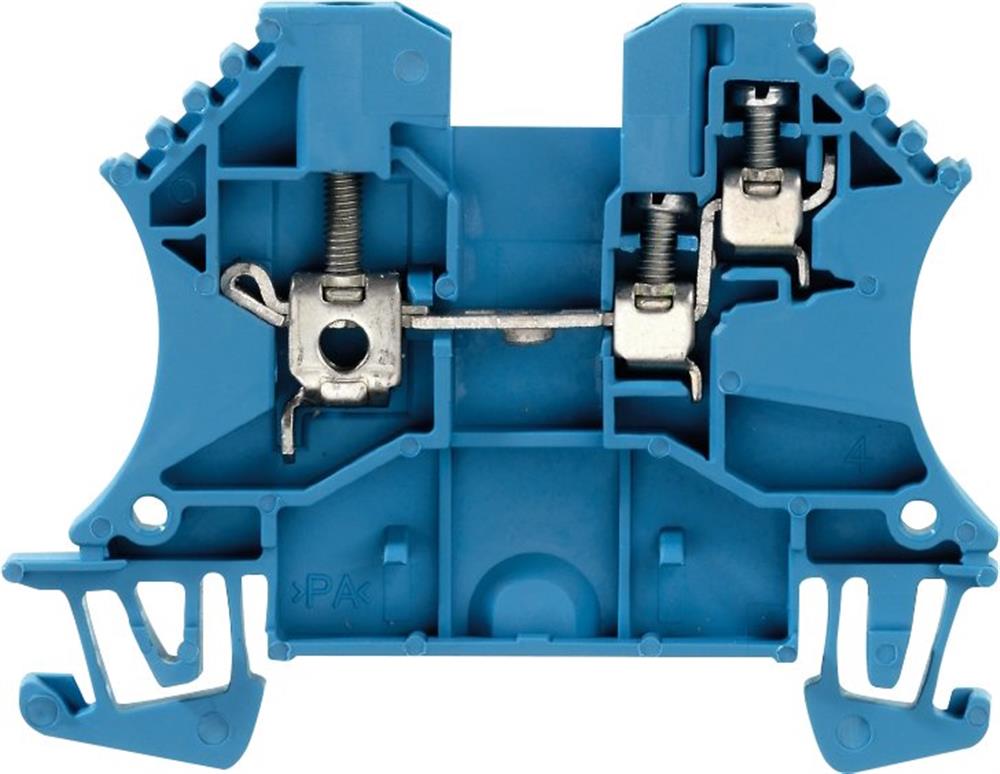

Blå Weidmüller WDU 2.5/1.5/ZR BL gennemgangsklemme med synlige skruetilslutninger og metaldele.Hele den blå Weidmüller WDU 2.5/1.5/ZR BL gennemgangsklemme set forfra med skruer og metalbro.
PRISGARANTI
300+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Weidmüller
Blå Weidmüller WDU-gennemgangsklemme med skruetilslutning til DIN-skinne 35 mm. Mærkedata: 800 V og 24 A. Læs mere…
  • Varenr.:
    7921180060
  • EAN nr.:
    4008190173586
  • Typenr.:
    1024780000, WDU 2.5/1.5/ZR BL
pr. stk. inkl. moms
26,75 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Gennemgangsklemme fra Weidmüller

Weidmüller WDU 2.5/1.5/ZR BL er en blå gennemgangsklemme med skruetilslutning. Klemmen har én etage og tre klemmepositioner pr. niveau. Begge tilslutninger er skrueforbindelser, og tilslutningerne vender sidelæns.

  • Typebetegnelse: WDU 2.5/1.5/ZR BL
  • Type: 1024780000
  • Produktnummer: 7921180060
  • EAN: 4008190173586
  • Mærkespænding: 800 V
  • Mærkestrøm: 24 A
  • Montering: DIN-skinne 35 mm
  • Egnet ledermateriale: Kobber
  • Afslutningsplade kræves
  • Ingen internt forbundne trin
  • Explosionstestet version Ex e

Mål og lederdata

  • Bredde og gitterdimension: 5,1 mm
  • Længde: 60 mm
  • Højde: 60 mm
  • Dybde: 46,5 mm
  • Højde ved lavest mulig monteringsflade: 46,5 mm
  • Lederareal: 2,5 mm²
  • Entrådet, flertrådet og fintrådet leder uden tylle: 0,05–4 mm²
  • Fintrådet leder med tylle: 0,05–2,5 mm²
  • Driftstemperaturområde: −60 til 130 °C

Materialer og konstruktion

WDU-rækkeklemmerne er fremstillet af Wemid-polyamid. Spændbøjlen er af hærdet stål, og strømskinnen er af fortinnet kobber. Spændbøjlens elastiske spænding kompenserer for temperaturudsving. Klemmens åbne spændbøjle og udformede ledningstragt fører lederen ind mod spændbøjlen. Konstruktionen holder lederen centreret og beskytter mod berøring af tilsluttede ledere, også når lasker er monteret.

  • CTI 600
  • Materialet er termisk stabilt op til 120 °C
  • UL 94-brændbarhedsklasse V0
  • Halogen- og fosforfri

Lasker og WDU-serien

Til WDU-klemmer kan der vælges skruelasker (WQV) eller plug-in-lasker (ZQV). Lasker med op til 10 poler fås som standard til 2,5 og 4 mm². ZQV-lasker kan tilpasses i længde og kontaktpunkter.

WDU-serien omfatter ledningsklemmer til ledningsstørrelser fra 0,05 til 300 mm². W-standard har samme designstørrelse fra 2,5 til 10 mm² og en stor spændvidde i den enkelte klembøjle. W-kompakt har en mindre fysisk størrelse, kendes på et N i typebetegnelsen og dækker ledningsstørrelser fra 0,05 til 150 mm².

WDU-serien er i visse tilfælde godkendt til montering af to ens ledere i samme klembøjle. Nogle versioner kan under bestemte forhold anvendes med aluminiumsledere. Mulighederne afhænger af version og betingelser.

Standarder og godkendelser

  • Typetestet efter IEC 60947-7-1/-2/-3
  • RoHS-kompatible materialer
  • Nationale og internationale godkendelser, herunder UL- og CSA-godkendelser
  • W-serien er angivet som certificeret til jernbaneapplikationer; mange W-klemmer er certificeret efter EN 61373
  • ATEX-godkendelse

Oprindelsesland: CZ.

Specifikationer

  • Varenummer:
    7921180060
  • EAN nummer:
    4008190173586
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1024780000, WDU 2.5/1.5/ZR BL
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Gennemgangsklemmer
  • Afslutningspalde kræves:
    Ja
  • Antal af niveauer:
    1.0
  • Antal klemmepositioner pr. niveau:
    3.0
  • Bredde:
    5.1 mm
  • Bredde/gitter-dimension:
    5.1 mm
  • Driftstemperaturområde:
    -60 - 130 °C
  • Dybde:
    46.5 mm
  • Egnet til ledermateriale:
    Kobber
  • Elektrisk tilslutning type 1:
    Skrueforbindelse
  • Elektrisk tilslutning type 2:
    Skrueforbindelse
  • Explosiontestet version 'Ex e':
    Ja
  • Farve:
    Blå
  • Flammehæmmende klasse af isoleringsmaterialer ACC. med UL94:
    V0
  • Højde:
    60.0 mm
  • Højde ved lavest mulig monteringsflade:
    46.5 mm
  • Internt forbundne trin:
    Nej
  • Isoleringsmateriale:
    Termoplastisk
  • Længde:
    60.0 mm
  • Mærkespænding:
    800.0 V
  • Mærkestrøm I:
    24.0 A
  • Max ledertværsnit entrådet:
    0.05 - 4 mm²
  • Max ledertværsnit fintrådet uden tylle:
    0.05 - 4 mm²
  • Max ledertværsnit fintrådet med tylle:
    0.05 - 2.5 mm²
  • Max ledertværsnit flertrådet:
    0.05 - 4 mm²
  • Monteringsmetode:
    DIN-skinne 35 mm
  • Størrelse:
    2,5mm2
  • Tilslutning:
    Skruetilslutning
  • Tilslutningsposition:
    Sidelæns
  • Producent/forhandler:
    Weidmüller
