Weidmüller gennemgangsklemme WDU 2,5N, 2 tilslutninger, beige

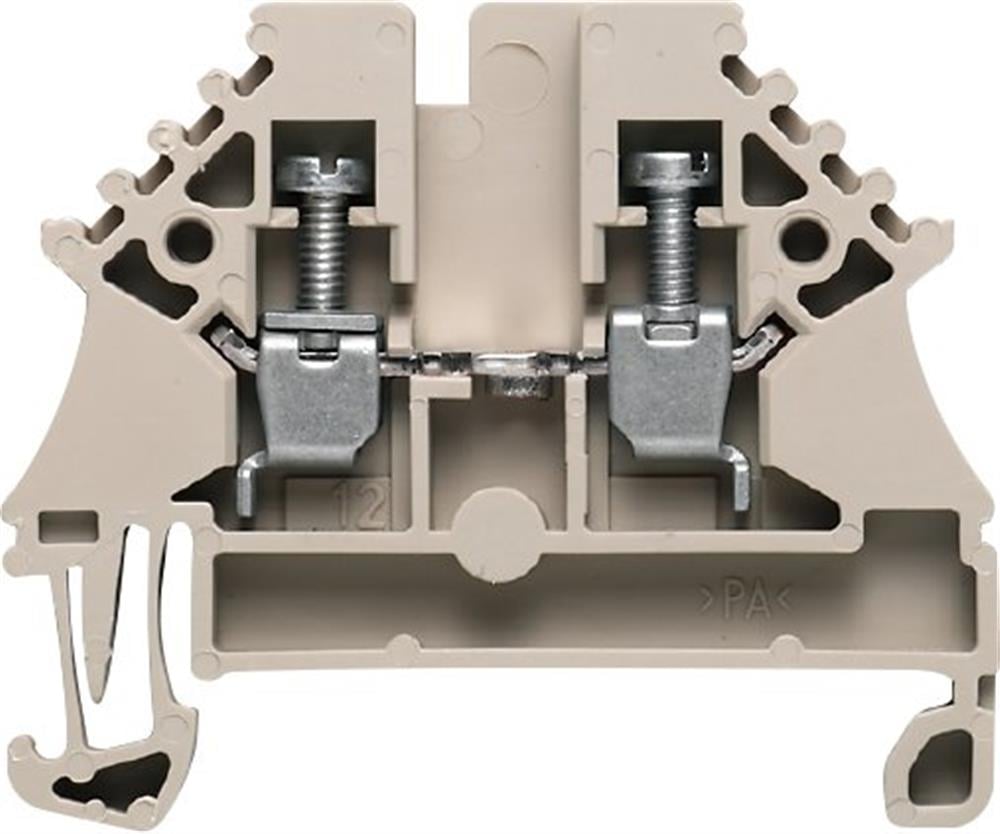

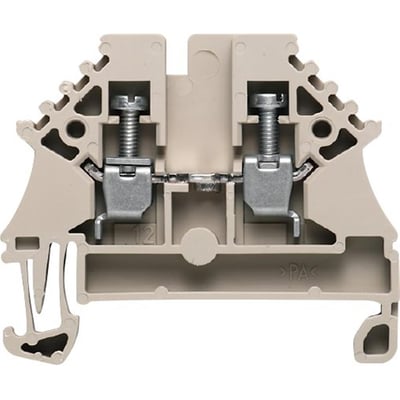

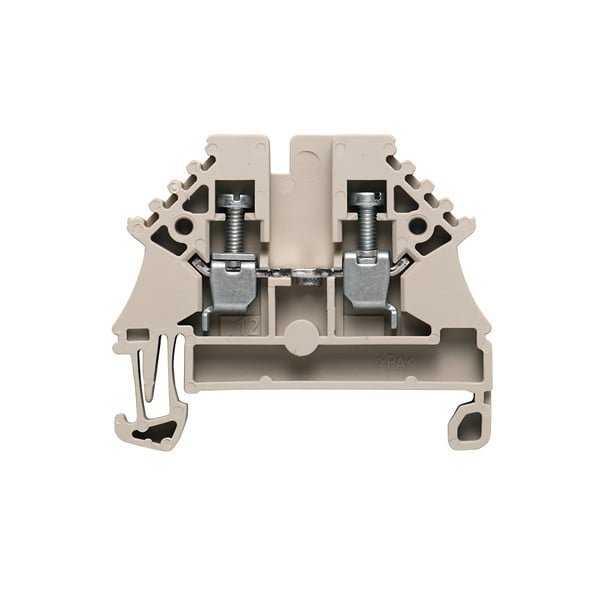

Weidmüller WDU 2,5N beige gennemgangsklemme med to skrueforbindelser, vist i tværsnit med synlige indvendige dele.Weidmüller WDU 2,5N beige gennemgangsklemme set forfra med to skrueforbindelser og kompakt, profileret hus.
PRISGARANTI
1000+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Weidmüller
Weidmüller WDU 2,5N Compact-gennemgangsklemme i beige med skrueforbindelser, 24 A og 500 V. Til montering på 35 mm DIN-skinne. Læs mere…
  • Varenr.:
    7921181218
  • EAN nr.:
    4008190103484
  • Typenr.:
    01023700000, 1023700000, WDU 2.5N
pr. stk. inkl. moms
13,60 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Weidmüller WDU 2,5N Compact er en beige gennemgangsklemme med to skrueforbindelser på ét niveau. Klemmen er beregnet til kobberledere og montering på 35 mm DIN-skinne. Afslutningsplade kræves.

Produktet er identificeret med typebetegnelserne WDU 2.5 N og WDU 2.5N Compact samt type- og varenummer 1023700000 og 01023700000. Produktnummer: 7921181218. EAN: 4008190103484.

Tekniske data

  • Mærkestrøm: 24 A
  • Mærkespænding: 500 V
  • Lederområde, entrådet og flertrådet: 0,05–4 mm²
  • Lederområde, fintrådet: 0,05–2,5 mm²
  • Mål: 44 mm lang, 5,1 mm bred og 37 mm dyb
  • Højde: 44 mm; højde ved lavest mulig monteringsflade: 37 mm
  • Driftstemperaturområde: −60 til 130 °C
  • Tilslutningsposition: sidelæns
  • Tilslutning: skrueforbindelse i begge ender
  • Isoleringsmateriale: termoplastisk polyamid Wemid
  • Flammehæmmende klasse: UL 94 V-0
  • Termisk stabilitet for Wemid-materialet: op til 120 °C
  • CTI 600
  • Eksplosionstestet version: Ex e

Funktioner og kompatibilitet

Spændbøjlen er fremstillet af hærdet stål, og strømskinnen er af fortinnet kobber. Den elastiske spænding i klembøjlen kompenserer for ændringer som følge af temperatursvingninger. Ledningstragten fører lederen mod spændbøjlen, og bøjlen er udformet til at placere lederen centralt. Klemmen leveres med åben spændbøjle. Tilsluttede ledere er beskyttet mod berøring, også når lasker er monteret.

WDU-serien kan forbindes med skruelasker (WQV) eller plug-in-lasker (ZQV), som vælges efter behov. ZQV-lasker fås med op til 10 poler som standard til 2,5 og 4 mm². De kan tilpasses i længde og antal kontaktpunkter ved at klippe lasken til og fjerne ubenyttede laskeben. Lasker er tilbehør og er ikke angivet som inkluderet.

For visse WDU-versioner kan godkendelser tillade montering af to ens ledere i samme klembøjle. Visse versioner kan under bestemte forhold anvendes med aluminiumsledere. Disse muligheder afhænger af den konkrete version og betingelserne for anvendelsen.

WDU-serien

  • WDU Standard har designstørrelser fra 2,5 til 10 mm² og et ledningsområde fra 0,05 til 300 mm².
  • WDU Compact har en mindre fysisk størrelse, kendes på N i typebetegnelsen og har et ledningsområde fra 0,05 til 150 mm².
  • WDU-klemmernes isoleringsmateriale er Wemid-polyamid.

Leverandørdata beskriver konstruktionen som vedligeholdelsesfri, uden behov for efterspænding af klemskruen.

Standarder og godkendelser

Klemmen er typeprøvet efter IEC 60947-7-1, IEC 60947-7-2 og IEC 60947-7-3. WDU-serien har nationale og internationale godkendelser, herunder UL- og CSA-godkendelser samt ATEX-godkendelse. W-serien er certificeret til jernbaneapplikationer; mange W-klemmer er certificeret efter EN 61373. Materialerne er angivet som værende i overensstemmelse med RoHS-kravene.

Specifikationer

  • Varenummer:
    7921181218
  • EAN nummer:
    4008190103484
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    01023700000, 1023700000, WDU 2.5N
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Gennemgangsklemmer
  • Afslutningspalde kræves:
    True
  • Antal af niveauer:
    1.0
  • Antal klemmepositioner pr. niveau:
    2.0
  • Bredde:
    5.1 mm
  • Bredde/gitter-dimension:
    5.1 mm
  • Driftstemperaturområde:
    -60 - 130 °C
  • Dybde:
    37.0 mm
  • Egnet til ledermateriale:
    Kobber
  • Elektrisk tilslutning type 1:
    Skrueforbindelse
  • Elektrisk tilslutning type 2:
    Skrueforbindelse
  • Explosiontestet version 'Ex e':
    True
  • Farve:
    Beige
  • Flammehæmmende klasse af isoleringsmaterialer ACC. med UL94:
    V0
  • Højde:
    44.0 mm
  • Højde ved lavest mulig monteringsflade:
    37.0 mm
  • Internt forbundne trin:
    False
  • Isoleringsmateriale:
    Termoplastisk
  • Længde:
    44.0 mm
  • Mærkespænding:
    500.0 V
  • Mærkestrøm I:
    24.0 A
  • Max ledertværsnit entrådet:
    0.05 - 4 mm²
  • Max ledertværsnit fintrådet uden tylle:
    0.05 - 2.5 mm²
  • Max ledertværsnit flertrådet:
    0.05 - 4 mm²
  • Monteringsmetode:
    DIN-skinne 35 mm
  • Størrelse:
    2,5mm2
  • Tilslutning:
    Skrueterminal
  • Tilslutningsposition:
    Sidelæns
  • Type:
    2 tilslutninger
  • Producent/forhandler:
    Weidmüller
