Weidmüller gennemgangsklemme WDU 2,5/1,5/ZR, beige, 102470

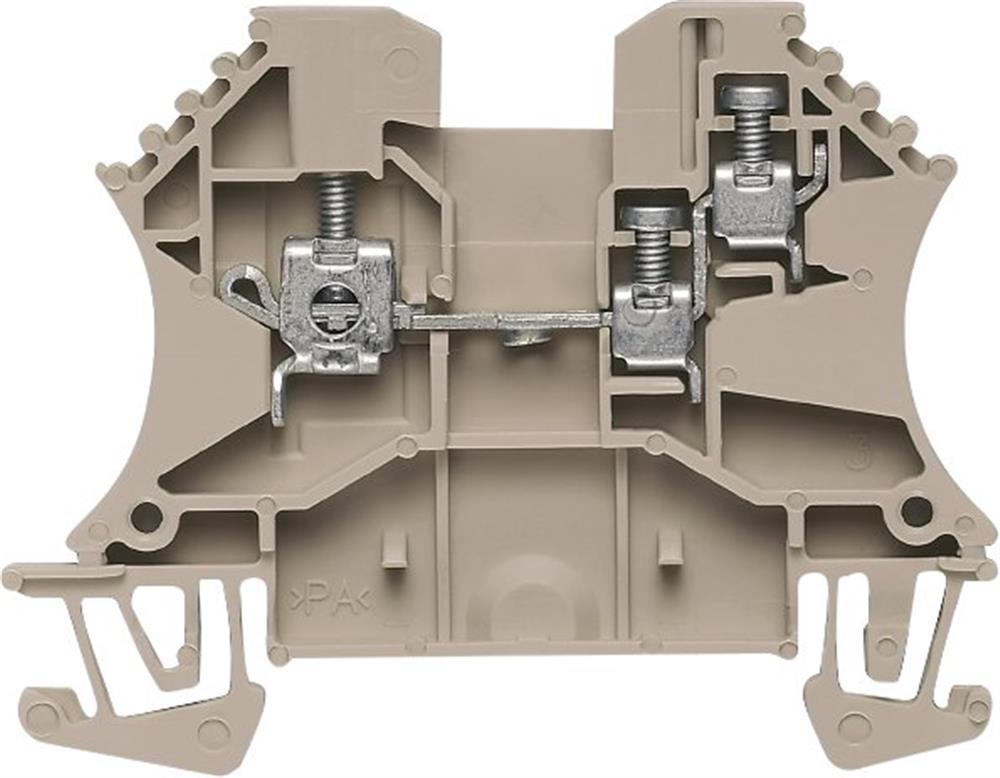

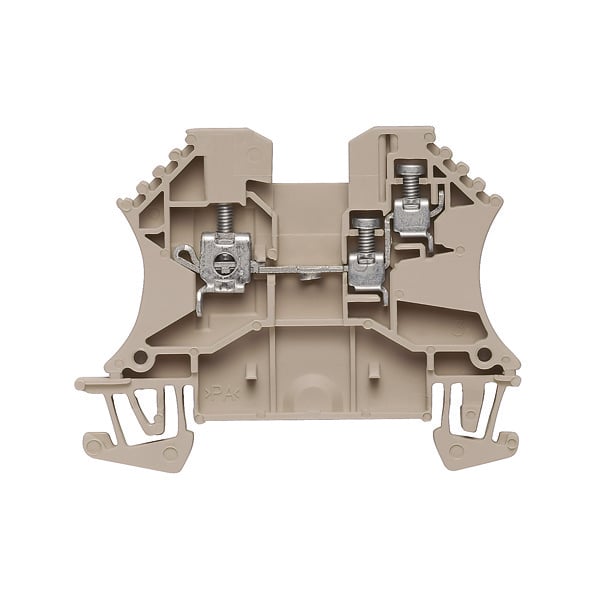

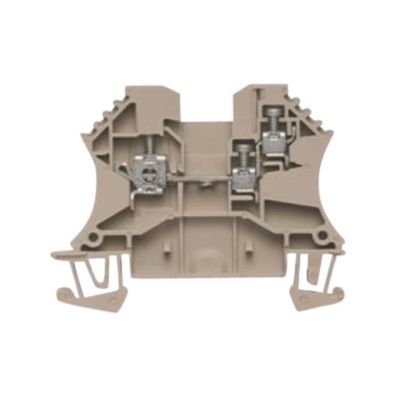

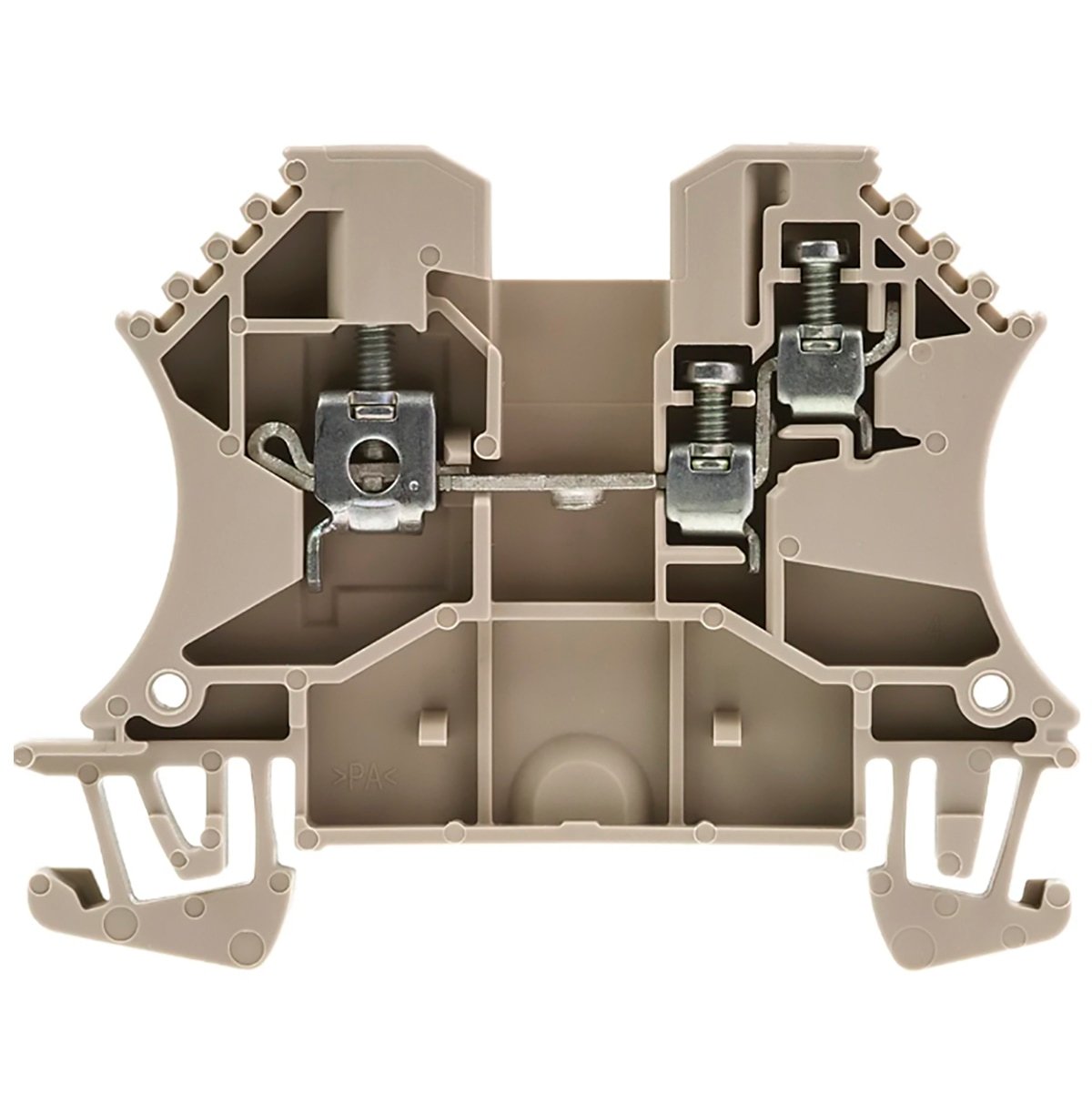

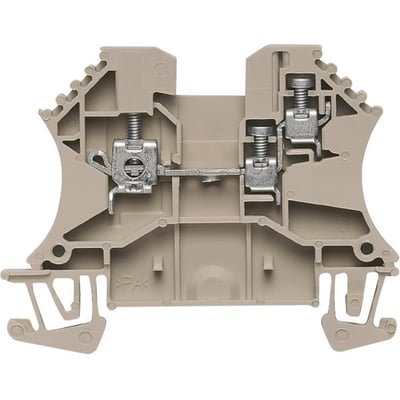

Beige Weidmüller WDU 2,5/1,5/ZR-gennemgangsklemme set forfra med synlige skruetilslutninger og metaldele.Hele den beige Weidmüller WDU 2,5/1,5/ZR-gennemgangsklemme ses forfra med de indvendige skruetilslutninger.Weidmüller WDU 2,5/1,5/ZR-gennemgangsklemme i beige, vist forfra med tydelige metaldele og skrueforbindelser.
PRISGARANTI
1000+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Weidmüller
Beige Weidmüller WDU-gennemgangsklemme til kobberledere med skruetilslutning, 800 V og 24 A. Til montering på 35 mm DIN-skinne. Læs mere…
  • Varenr.:
    7921180073
  • EAN nr.:
    4008190008833
  • Typenr.:
    1024700000, WDU 2.5/1.5/ZR
pr. stk. inkl. moms
26,75 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Weidmüller WDU 2,5/1,5/ZR er en beige gennemgangsklemme med skruetilslutning til kobberledere. Klemmen har ét niveau med tre klemmepositioner og er beregnet til montering på 35 mm DIN-skinne.

Tekniske specifikationer

  • Mærkespænding: 800 V
  • Mærkestrøm: 24 A
  • Lederens tværsnit: entrådet 0,5–4 mm², flertrådet 1,5–4 mm² og fintrådet uden tylle 0,5–4 mm²
  • Fintrådet leder med tylle: 0,5–2,5 mm²
  • Egnet ledermateriale: kobber
  • Mål: længde 60 mm, bredde 5,1 mm og højde 60 mm. Dybde: 46,5 mm; højde ved lavest mulig monteringsflade: 46,5 mm
  • Driftstemperaturområde: -60 til 130 °C. Isoleringsmaterialet er termisk stabilt op til 120 °C
  • Isoleringsmateriale: Wemid-polyamid, termoplastisk. CTI 600 og brandklasse UL 94 V0
  • Spændbøjle af hærdet stål og strømskinne af fortinnet kobber
  • Ex e-testet version: Ja. Afslutningsplade kræves, og der er ikke internt forbundne trin

Funktioner og tilbehør

Spændbøjlens elastiske spænding kompenserer for temperaturudsving. Konstruktionen er vibrationssikker og udformet, så ledere føres ind i spændbøjlen og placeres centreret. Tilsluttede ledere er beskyttet mod berøring, også når lasker er monteret. Den åbne spændbøjle og ledningstragten er en del af klemmens konstruktion.

WDU-klemmer kan kombineres med skruelasker (WQV) eller plug-in-lasker (ZQV). Lasker med op til 10 poler fås som standard til 2,5 og 4 mm². ZQV-lasker kan tilpasses i længde og kontaktpunkter. Der findes varianter af WDU-serien, hvor to ens ledere kan monteres i samme klembøjle, og varianter, der under bestemte forhold kan anvendes med aluminiumsledere. Dette afhænger af version og betingelser.

WDU-serien og godkendelser

WDU-serien omfatter ledningsklemmer til ledertværsnit fra 0,05 til 300 mm². W-standard har samme designstørrelse fra 2,5 til 10 mm². W-kompakt har en mindre fysisk størrelse, kendes på et N i typebetegnelsen og dækker ledertværsnit fra 0,05 til 150 mm².

  • Typetestet efter IEC 60947-7-1/-2/-3
  • Serien har nationale og internationale godkendelser, herunder UL- og CSA-godkendelser samt ATEX-godkendelse
  • W-serien er certificeret til jernbaneapplikationer efter EN 61373
  • Materialerne er halogen- og fosforfri, og produktet overholder RoHS-kravene

Identifikation

  • Type: WDU 2.5/1.5/ZR
  • Typebetegnelse: 1024700000
  • Produktnummer: 7921180073
  • EAN: 4008190008833
  • Oprindelsesland: CZ

Specifikationer

  • Varenummer:
    7921180073
  • EAN nummer:
    4008190008833
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1024700000, WDU 2.5/1.5/ZR
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Gennemgangsklemmer
  • Afslutningspalde kræves:
    Ja
  • Antal af niveauer:
    1.0
  • Antal klemmepositioner pr. niveau:
    3.0
  • Bredde:
    5.1 mm
  • Bredde/gitter-dimension:
    5.1 mm
  • Driftstemperaturområde:
    -60 - 130 °C
  • Dybde:
    46.5 mm
  • Egnet til ledermateriale:
    Kobber
  • Elektrisk tilslutning type 1:
    Skrueforbindelse
  • Elektrisk tilslutning type 2:
    Skrueforbindelse
  • Explosiontestet version 'Ex e':
    Ja
  • Farve:
    Beige
  • Flammehæmmende klasse af isoleringsmaterialer ACC. med UL94:
    V0
  • Højde:
    60.0 mm
  • Højde ved lavest mulig monteringsflade:
    46.5 mm
  • Internt forbundne trin:
    Nej
  • Isoleringsmateriale:
    Termoplastisk
  • Længde:
    60.0 mm
  • Mærkespænding:
    800.0 V
  • Mærkestrøm I:
    24.0 A
  • Max ledertværsnit entrådet:
    0.5 - 4 mm²
  • Max ledertværsnit fintrådet uden tylle:
    0.5 - 4 mm²
  • Max ledertværsnit fintrådet med tylle:
    0.5 - 2.5 mm²
  • Max ledertværsnit flertrådet:
    1.5 - 4 mm²
  • Monteringsmetode:
    DIN-skinne 35 mm
  • Størrelse:
    2,5mm2
  • Tilslutning:
    Skruetilslutning
  • Tilslutningsposition:
    Sidelæns
  • Producent/forhandler:
    Weidmüller
