Acti9 Active iCV40 ARC gnistdetektor, MCB+RCD+AFD, 1P+N, 10 A, 30 mA, A9TDEC610

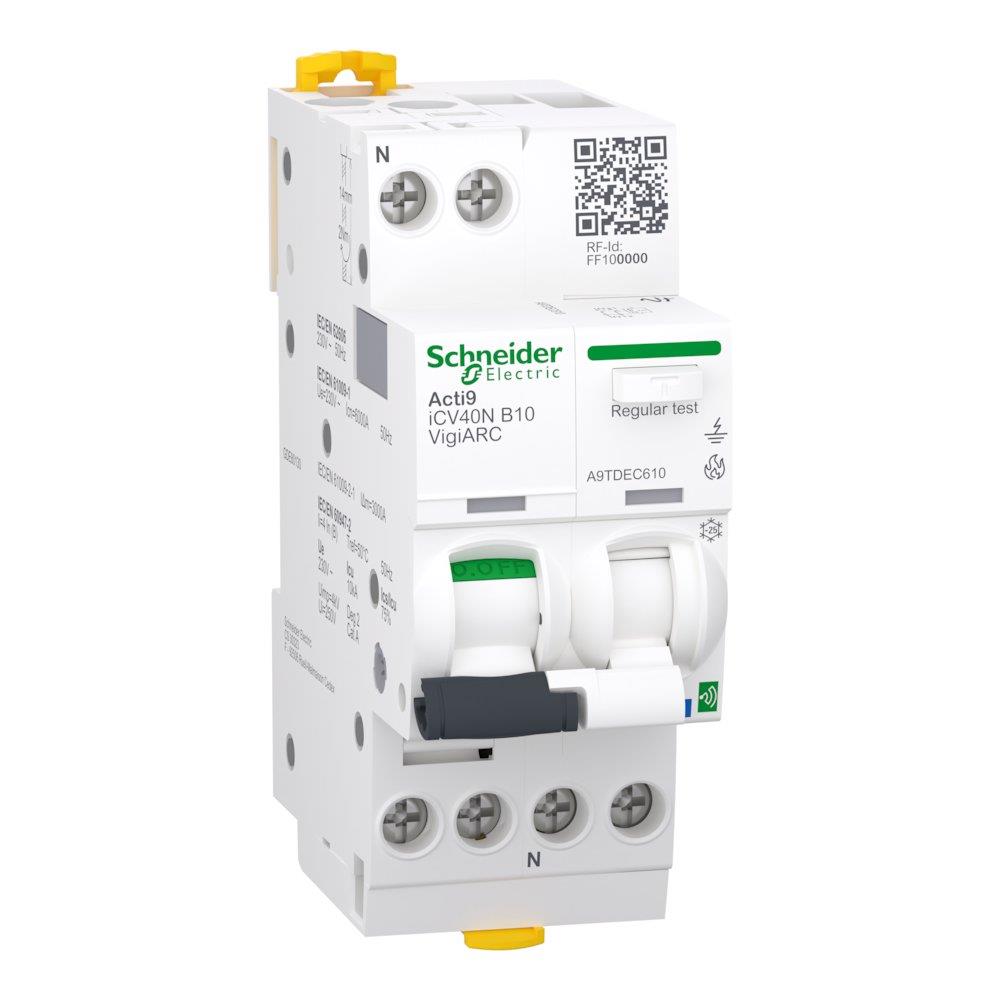

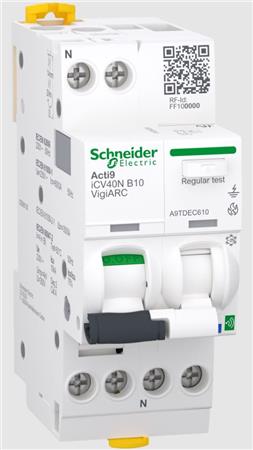

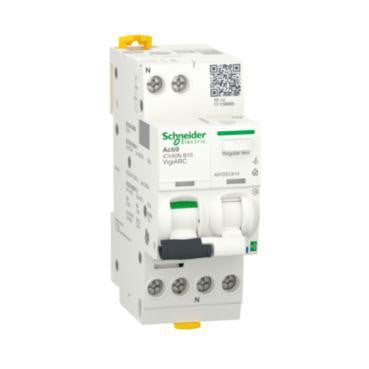

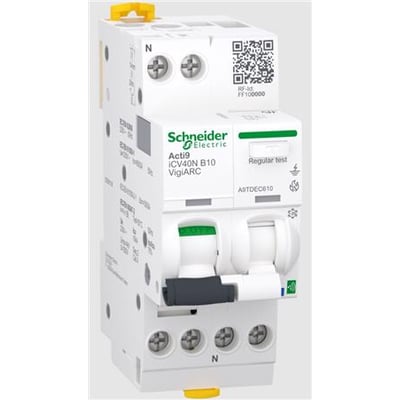

Schneider Electric Acti9 Active iCV40 B10 gnistdetektor med kombineret fejlstrømsafbryder, set skråt forfra.Schneider Electric Acti9 Active iCV40 B10 gnistdetektor set skråt forfra med synlige klemmer og betjeningsknapper.Schneider Electric Acti9 Active iCV40 B10 gnistdetektor fylder billedet med QR-kode, testknap og tilslutningsklemmer.Schneider Electric Acti9 Active iCV40 B10 gnistdetektor set skråt forfra med grønne markeringer og gule monteringsdele.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv49,00 kr.Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Gnistdetektor og kombiafbryder med 1P+N, 10 A, 30 mA fejlstrømsbeskyttelse og kommunikation med EcoStruxure Panel Server. Læs mere…
  • Varenr.:
    3322051035
  • EAN nr.:
    3606481906458
  • Typenr.:
    A9TDEC610
pr. stk. inkl. moms
2.175,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Funktion og beskyttelse

Acti9 Active iCV40 ARC er en gnist- og lysbuedetektor, der kombinerer MCB, RCD og AFD i én RCBO-enhed. Den har 1P+N, to poler i alt og én beskyttet pol. Produktbeskrivelsen angiver 10 A mærkestrøm og B-karakteristik. Fejlstrømsbeskyttelsen er klasse A-Si med en nominel fejlstrøm på 30 mA og uden tidsforsinkelse.

  • Beskytter mod kortslutning, kabeloverbelastning, elektrisk stød ved indirekte kontakt og brandfare.
  • Foralarmeringssystemet kan forhindre overbelastning, jordlækage og overspænding.
  • Fabriksmonteret udvidelse: brandsikringsswitch.
  • Styrespændings-tillægsmodul: AC.

Kommunikation og målinger

Acti9 Active-produkterne kommunikerer med gatewayene EcoStruxure Panel Server Entry, Universal og Advanced. Produktet måler spænding (U), strøm (I), effekt (P), effektfaktor (Power Factor), intern temperatur og driftstid.

Beskyttelsesloggen registrerer datoen for første ON-drift, dato for aktivering eller tryk på testknappen mærket T samt antal og årsag til udkoblinger.

Elektriske data

  • Mærkespænding: 230 V AC.
  • Frekvens: 50 Hz.
  • Nominel kortslutningsbrudkapacitet: op til 6 kA ved 230 V AC iht. EN/IEC 61009-2-1 og 10 kA ved 230 V AC iht. EN/IEC 60947-2.
  • Nominel isolationsspænding Ui: 250 V AC.
  • Nominel mærkespænding Uimp: 4 kV.
  • Forureningsgrad: 2.
  • Overspændingskategori: 3.
  • Energibegrænsningsklasse: 3.
  • Effekttab: 2,55 W.
  • Elektrisk og mekanisk udholdenhed: op til 20.000 cyklusser hver.

Leverandørens attributter indeholder også angivelserne Icn 6 kA iht. EN 61009-1, Icu 6 kA ved 400 V AC og brydeevne 30 kA. Udløserkarakteristikken er i en attribut angivet som C, mens produktnavn og produktbeskrivelse angiver B. Brydeevne- og karakteristikoplysningerne varierer således i datamaterialet.

Montering og mål

Produktet monteres på DIN-skinne og har en modulbredde på 2. Målene er 36 mm bredde, 93 mm højde og 62 mm dybde. Indbygningsdybden er 44 mm. Kapslingsgraden er IP20 iht. IEC/EN 60529 og IP40 ved montering i modulært kabinet eller gruppetavle. Farven er hvid, RAL 9003.

Standarder og øvrige oplysninger

Produktet er i overensstemmelse med EN/IEC 62606, EN/IEC 61009-1 og EN/IEC 61009-2-1. Oprindelsesland er angivet som ES. Leverandørdata angiver SVHC-stoffer over 0,1 %: bly, diborontrioxid og blymonoxid.

Specifikationer

  • Varenummer:
    3322051035
  • EAN nummer:
    3606481906458
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    A9TDEC610
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afbrydelsesegenskab:
    Uden forsinkelse
  • Antal beskyttede poler:
    1.0
  • Antal poler:
    2.0
  • Antal poler (total):
    2.0
  • Bredde:
    36mm
  • Brydeevne:
    30kA
  • Effekttab:
    2.55 W
  • Energibegræsningsklasse:
    3.0
  • Fabriksmonteret udvidelse:
    Brandsikringsswitch
  • Fejlstrømstype:
    A
  • Forureningsgrad:
    2.0
  • Frekvens:
    50.0 Hz
  • Indbygningsdybde:
    44.0 mm
  • Kapslingsklasse IP:
    IP20
  • Kurve:
    B
  • Mærkespænding:
    230.0 V
  • Mærkestrøm:
    10.0 A
  • Mærkstrøm:
    10A
  • Max ledertværsnit entrådet:
    - mm²
  • Max ledertværsnit flertrådet:
    - mm²
  • Modul-bredde:
    2.0
  • Monteringsmetode:
    DIN-skinne
  • Nominel fejlstrøm:
    0.03 A
  • Nominel isolationsspænding Ui:
    250.0 V
  • Nominel kortslutningsbrydeevne Icn iht. EN 61009-1:
    6.0 kA
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    6.0 kA
  • Nominel kortslutte bryde kapacitet IEC 60947-2:
    10.0 kA
  • Nominel mærkespænding (Uimp):
    4.0 kV
  • Omgivelsestemperatur under drift:
    - °C
  • Overspændingskategori:
    3.0
  • Poltal:
    1P + N
  • Spændingstype:
    AC
  • Styrespændings-tillægsmodul:
    AC
  • SVHC stof over 0,1%:
    Bly, Diboron-trioxide, Lead-monoxide
  • Udløserkarakteristik:
    C
  • Serie:
    Acti9
  • Producent/forhandler:
    Schneider Electric
