Acti9 Active iCV40 ARC gnistdetektor, 1P+N, 13 A, 30 mA, B-karakteristik

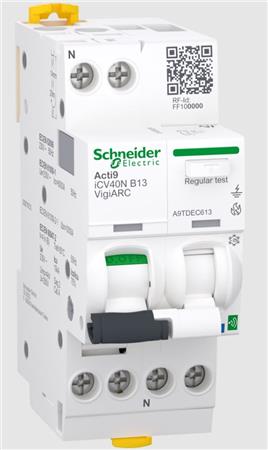

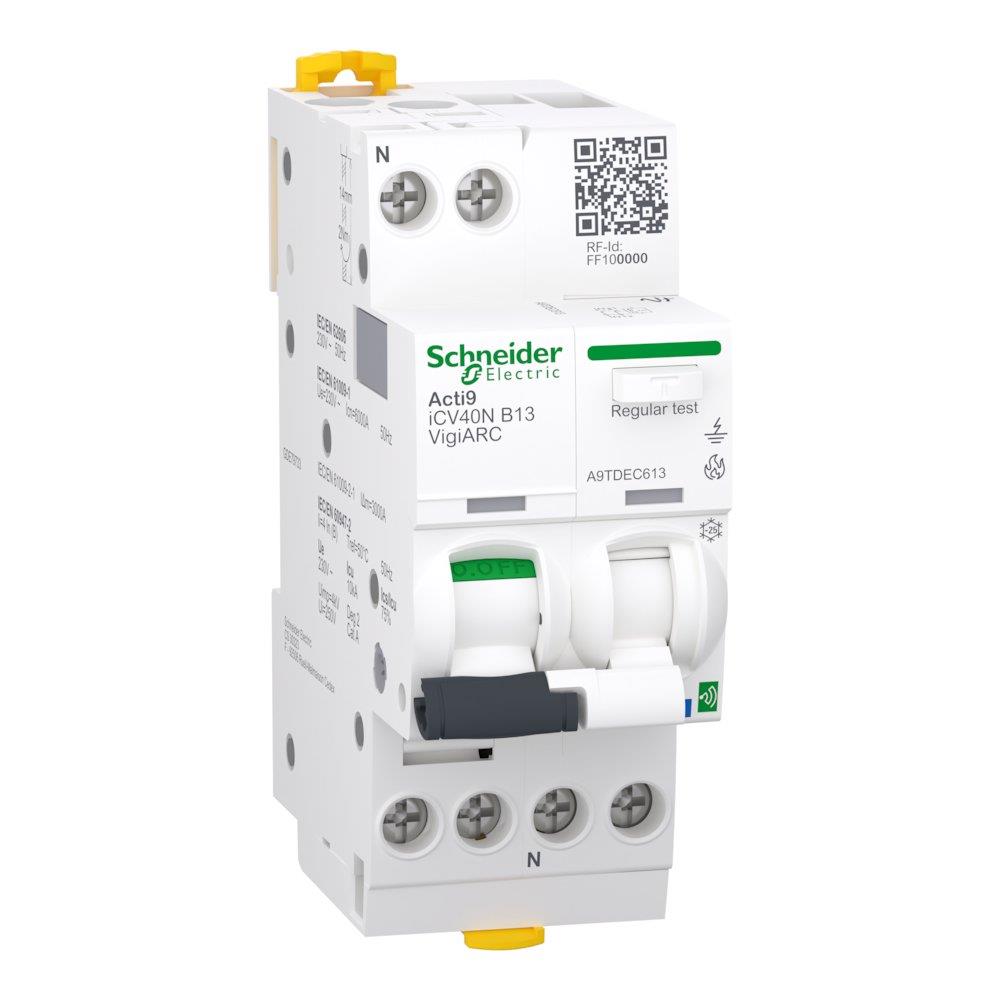

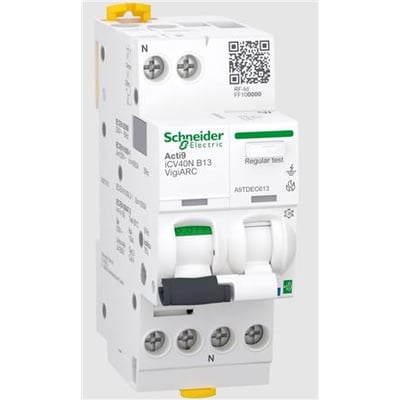

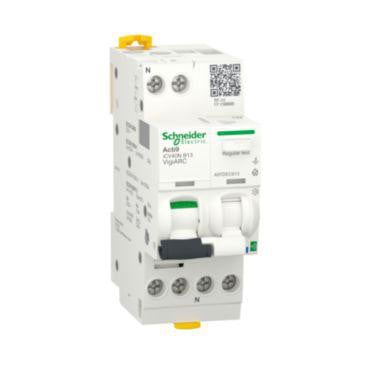

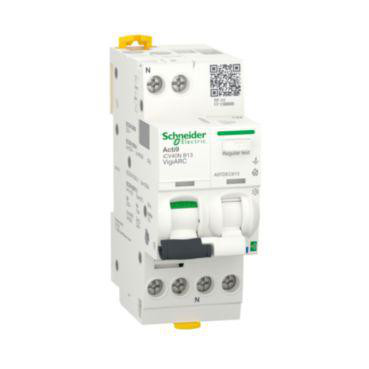

Schneider Electric Acti9 iCV40 ARC gnistdetektor B13A set skråt forfra med betjeningsgreb og tilslutninger synlige.Schneider Electric Acti9 iCV40 ARC gnistdetektor B13A set mere lige forfra med de fire nederste tilslutninger synlige.Schneider Electric Acti9 iCV40 ARC gnistdetektor B13A set skråt forfra mod en grå baggrund.Schneider Electric Acti9 iCV40 ARC gnistdetektor B13A vist mindre i billedfeltet, set skråt forfra på lys baggrund.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 10/11 - onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 10/11 - onsdag d. 18/11
GLS Erhverv49,00 kr.Tirsdag d. 10/11 - onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 10/11 - onsdag d. 18/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 9/11 - tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Acti9 Active iCV40 ARC kombienhed med gnist- og lysbuedetektion, 1P+N, 13 A, B-karakteristik og 30 mA fejlstrømsbeskyttelse. Læs mere…
  • Varenr.:
    3322051051
  • EAN nr.:
    3606481906472
  • Typenr.:
    A9TDEC613
pr. stk. inkl. moms
2.689,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Funktioner og beskyttelse

Acti9 Active iCV40 ARC er en kombienhed med MCB-, RCD- og AFD-funktioner samt gnist- og lysbuedetektion. Den har 1P+N-konfiguration med én beskyttet pol, 13 A mærkestrøm og B-karakteristik. Fejlstrømsbeskyttelsen er type A-Si med en følsomhed på 30 mA og øjeblikkelig afbrydelse.

Enheden beskytter mod kortslutning, kabeloverbelastning, elektrisk stød ved indirekte berøring og brandfare. Foralarmeringssystemet kan varsle om overbelastning, jordlækage og overspænding.

Måling og kommunikation

Acti9 Active-produkterne kan kommunikere med EcoStruxure Panel Server-gatewayene Entry, Universal og Advanced. Enheden måler U, I, P, effektfaktor, intern temperatur og driftstid. Beskyttelsesloggen registrerer datoen for første tilkobling, dato for aktivering eller tryk på testknappen mærket T samt antal og årsag til udkoblinger.

Tekniske data

  • Mærkespænding: 230 V AC
  • Frekvens: 50 Hz
  • Nominel fejlstrøm: 30 mA
  • Kortslutningsbrydeevne: 6 kA iht. EN/IEC 61009-2-1 og 10 kA iht. EN/IEC 60947-2 ved 230 V AC
  • Nominel kortslutningsbrydeevne Icn: 6 kA iht. EN 61009-1
  • Nominel kortslutningsstrøm Icu ved 400 V AC: 6 kA
  • Nominel isolationsspænding Ui: 250 V AC
  • Nominel mærkespænding Uimp: 4 kV
  • Overspændingskategori: 3
  • Forureningsgrad: 2
  • Energibegrænsningsklasse: 3
  • Effekttab: 2,75 W
  • Elektrisk og mekanisk udholdenhed: op til 20.000 cyklusser hver
  • Montering: DIN-skinne
  • Modulbredde: 2 moduler
  • Fabriksmonteret udvidelse: brandsikringsswitch
  • Styrespændings-tillægsmodul: AC

Udførelse og mål

Enheden er hvid (RAL 9003) og har kapslingsklasse IP20 iht. IEC/EN 60529. I et modulært kabinet eller en gruppetavle er kapslingsgraden IP40. Målene er 36 mm i bredden, 93 mm i højden og 62 mm i dybden. Indbygningsdybden er 44 mm.

Standarder og identifikation

Produktet er i overensstemmelse med EN/IEC 62606, EN/IEC 61009-1 og EN/IEC 61009-2-1. Typenummer: A9TDEC613. Produktnummer: 3322051051. EAN: 3606481906472.

Oplyste SVHC-stoffer over 0,1 %: bly, diborontrioxid og blymonoxid.

Specifikationer

  • Varenummer:
    3322051051
  • EAN nummer:
    3606481906472
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    A9TDEC613
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afbrydelsesegenskab:
    Uden forsinkelse
  • Antal beskyttede poler:
    1.0
  • Antal poler:
    2.0
  • Antal poler (total):
    2.0
  • Bredde:
    36mm
  • Brydeevne:
    30kA
  • Effekttab:
    2.75 W
  • Energibegræsningsklasse:
    3.0
  • Fabriksmonteret udvidelse:
    Brandsikringsswitch
  • Fejlstrømstype:
    A
  • Forureningsgrad:
    2.0
  • Frekvens:
    50.0 Hz
  • Indbygningsdybde:
    44.0 mm
  • Kapslingsklasse IP:
    IP20
  • Kurve:
    B
  • Mærkespænding:
    230.0 V
  • Mærkestrøm:
    13.0 A
  • Mærkstrøm:
    13A
  • Max ledertværsnit entrådet:
    - mm²
  • Max ledertværsnit flertrådet:
    - mm²
  • Modul-bredde:
    2.0
  • Monteringsmetode:
    DIN-skinne
  • Nominel fejlstrøm:
    0.03 A
  • Nominel isolationsspænding Ui:
    250.0 V
  • Nominel kortslutningsbrydeevne Icn iht. EN 61009-1:
    6.0 kA
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    6.0 kA
  • Nominel kortslutte bryde kapacitet IEC 60947-2:
    10.0 kA
  • Nominel mærkespænding (Uimp):
    4.0 kV
  • Omgivelsestemperatur under drift:
    - °C
  • Overspændingskategori:
    3.0
  • Poltal:
    1P + N
  • Spændingstype:
    AC
  • Styrespændings-tillægsmodul:
    AC
  • SVHC stof over 0,1%:
    Bly, Diboron-trioxide, Lead-monoxide
  • Udløserkarakteristik:
    C
  • Producent/forhandler:
    Schneider Electric
